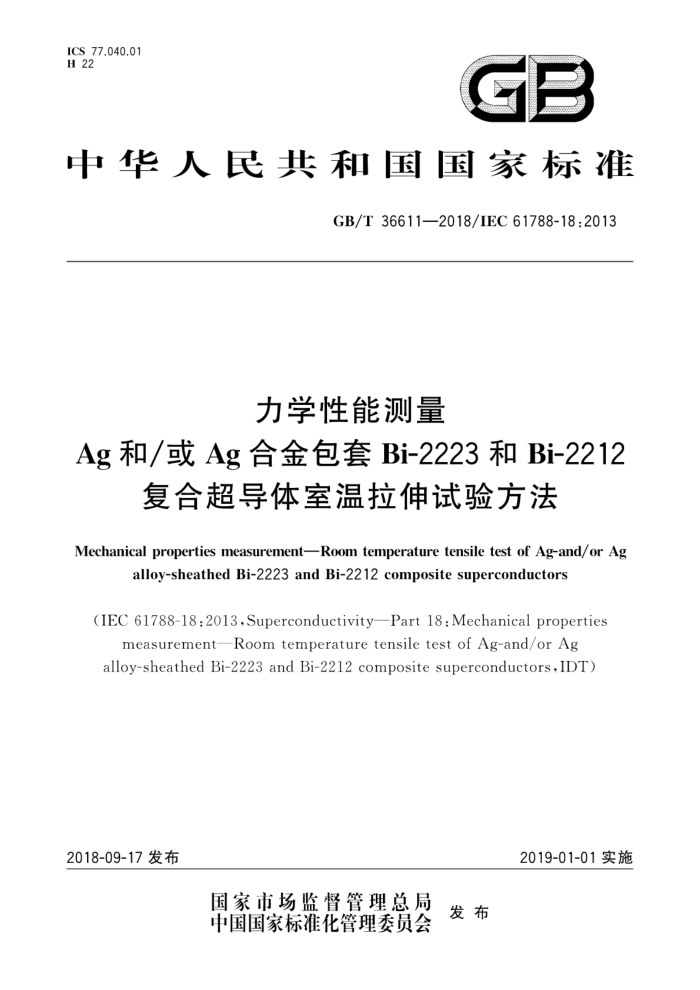

ICS7Z.040.01 H 22
GB
中华人民共和国国家标准
GB/T36611—2018/IEC61788-18:2013
力学性能测量
Ag 和/或 Ag 合金包套 Bi-2223 和Bi-2212
复合超导体室温拉伸试验方法
Mechanicalproperties measurementRoom temperature tensiletest of Ag-and/or Ag
alloy-sheathed Bi-2223 and Bi-2212 composite superconductors
(IEC 61788-18:2013,Superconductivity—Part 18:Mechanical properties
measurementRoomtemperaturetensiletestofAg-and/orAg alloy-sheathedBi-2223andBi-2212compositesuperconductors,IDT)
2019-01-01实施
2018-09-17发布
国家市场监督管理总局 发布
中国国家标准化管理委员会 GB/T 36611—2018/IEC 61788-18:2013
目 次
前言引言
I
范围规范性引用文件
2
3 术语和定义 4 原理 5 装置 5.1 总则 5.2 试验机 5.3 引伸计试样制备
6
6.1 原则 6.2试样的长度 6.3 绝缘层去除 6.4 横截面积（S。）的确定试验条件 7.1 试样的夹持 7.2 引伸计的安装 7.3 试验速度 7.4 试验 8 结果计算 8.1 弹性模量（E） 8.2 0.2%规定塑性延伸强度（Rp.2） 8.3 规定应变值的拉伸应力(R) 8.4 断裂强度（R） 9 测量不确定度 10 试验报告： 10.1 试样 10.2 结果· 10.3 试验条件附录A（资料性附录） 关于第1章～第10章的补充说明附录B（资料性附录）不确定度考虑附录C（资料性附录）关于评估Ag/Bi-2223和Ag/Bi-2212超导线不确定度的具体实例.... ....22 参考文献
7
18
29 GB/T36611—2018/IEC61788-18:2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用IEC61788-18：2013《超导电性第18部分：力学性能测量Ag和/或
Ag合金包套Bi-2223和Bi-2212复合超导体室温拉伸试验方法》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T228.1—2010 金属材料 拉伸试验第1部分：室温试验方法（ISO6892-1：2009， MOD) GB/T2900（所有部分） 电工术语［IEC60050（所有部分）] GB/T12160—2002 单轴试验用引伸计的标定（ISO9513：1999，IDT） GB/T13634—2008 单轴试验机检验用标准测力仪的校准（ISO376：2004，IDT）
一
一GB/T16825.1一2008静力单轴试验机的检验 第1部分：拉力和（或）压力试验机测力系统
的检验与校准（ISO7500-1:2004，IDT) 本标准做了下列编辑性修改：
为与现有标准体系一致，将本标准的名称改为《力学性能测量 Ag和/或Ag合金包套Bi- 2223和Bi-2212复合超导体室温拉伸试验方法》；原国际标准的A.14和B.5归入参考文献，其在文中的引用也做了相应调整。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国科学院提出。 本标准由全国超导标准化技术委员会（SAC/TC265)归口。 本标准起草单位：中国科学院电工研究所、西北有色金属研究院、西部超导材料科技股份有限公司、
中国科学院物理研究所。
本标准主要起草人：程军胜、李成山、闫果、李洁、王秋良、戴银明、崔春艳
II GB/T 36611—2018/IEC 61788-18:2013
引言
目前几种复合超导体已经商用化。尤其是高温超导体，诸如Ag和/或Ag合金包套Bi-2223（Ag/ Bi-2223）超导线和Ag和/或Ag合金包套Bi-2212（Ag/Bi-2212)超导线，已经工业化规模生产。商用复合超导体具有高的电流密度和小的横截面积，主要应用于建造电力装置和超导磁体。在建造磁体时，复杂的应力/应变作用于线圈上；在磁体励磁时，由于超导线的电流密度很高，很大的电磁力会作用在超导线上。因此，确定线圈中超导线的力学性能是必不可少的。采用粉末装管法（PIT)制备的Ag/Bi-2223 和Ag/Bi-2212复合超导线由许多氧化物芯以及作为稳定和支撑作用的Ag和Ag合金构成。本标准也适用于外部采用薄不锈钢或铜箔加强以承载大电磁力的Ag/Bi-2223和Ag/Bi-2212复合超导体。
V GB/T36611—2018/IEC61788-18:2013
3.2
拉伸应变 tensile strain A 试验期间任一时刻的位移增量除以引伸计初始标距之商。
3.3
引伸计标距 extensometer gauge length Lc 用引伸计测量试样延伸时所使用引伸计起始标距长度
3.4
夹头间距 distance between grips Lo 夹头之间的长度，夹头用于在测试前固定被测试样。
3.5
弹性模量 modulus of elasticity E 弹性形变区内应力-应变曲线线性部分的斜率。 见图1。 注：根据采用过程的不同确定：
a）一种是根据初始加载曲线的零偏移线，表示为E。； b）另一种是根据弹性卸载时的直线斜率，表示为Eu。
3.6
0.2%规定塑性延伸强度 0.2% proof strength R po.2 当复合超导线塑性延伸率为0.2%时的应力。 见图1。 注：在图1中初始加载曲线和卸载曲线的点A和B分别对应的指定应力R0.2-。和R0.2-U。认为该强度代表了复
合超导材料的0.2%规定塑性延伸强度，
3.7
规定应变值的拉伸应力 tensile stress at specified strains Ra 不同规定应变值（A）对应的拉伸应力。
3.8
断裂强度 fracture strength Rr 断裂时的拉伸应力。 注：大部分情况下，断裂强度定义为最大拉伸力对应的拉伸应力，
3.9
弹性极限的拉伸应力 tensile stress at elastic limit Rel 当从弹性形变转变为塑性形变的瞬时对应弹性极限时的拉伸应力。
3.10
弹性极限的拉伸应变 tensile strain at elastic limit Ael
2
