ICS93.080.20
P66
0845

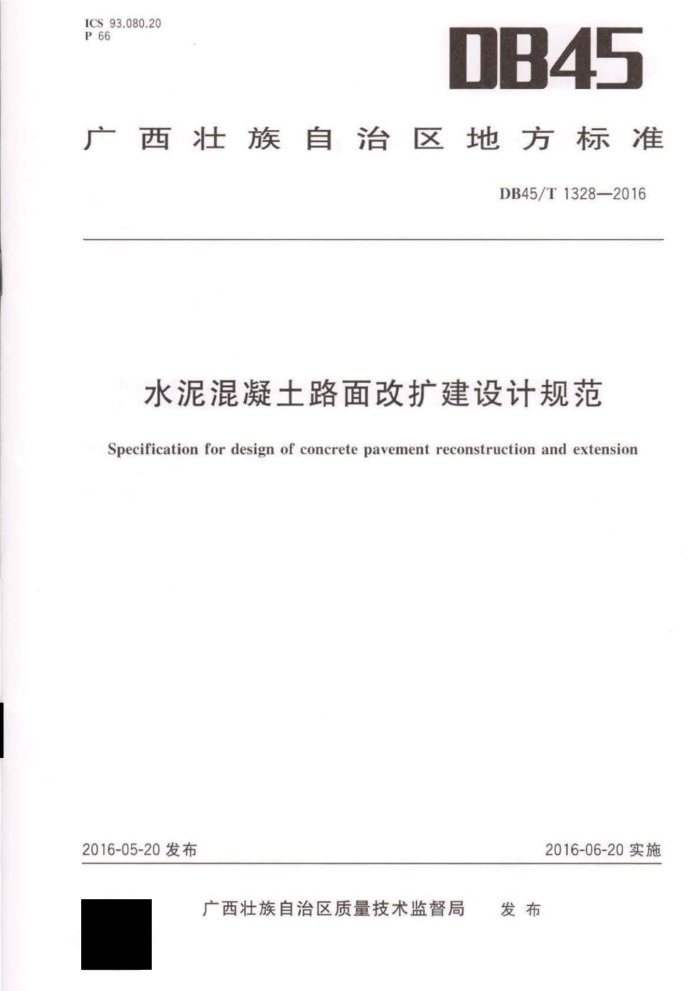

广西壮族自治区地方标准
DB45/T13282016
水泥混凝土路面改扩建设计规范
Specification for design of concrete pavementreconstruction and extension
2016-06-20实施
2016-05-20发布
发布
广西壮族自治区质量技术监督局 DB45/T1328—2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
川
基本规定 5 设计调查与评价 6 旧路处治 7 改扩建路面设计 8 路基路面拼接设计
4
14 9 20 22
桥梁、明涵铺装层设计 10. 路面排水设计与改造附录A（资料性附录） 改扩建工程推荐路面结构附录B（资料性附录） 改扩建路基断面形式参考文献
9
29 DB45/T1328—2016
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由广西壮族自治区交通运输厅提出。 本标准由广西交通运输标准化技术委员会归口本标准起草单位：广西壮族自治区交通规划勘察设计研究院、交通运输部公路科学研究所。 本标准主要起草人：周铮、陈强、田波、李思李、温剑启、罗吉智、韦作明、谢泽华、周乾、蔡宁生、权磊、
谢清、张广彬、周献高、何芳、龙雪峰
m DB45/T1328—2016
水泥混凝土路面改扩建设计规范
1范围
本标准规定了水泥混凝土路面改扩建设计的术语和定义，基本规定、设计调查与评价、旧路处治、改扩建路面结构设计、路基路面拼接设计、桥梁明涵铺装层设计和路面排水设计与改造等内容。
本标准适用于等级公路水泥混凝土路面改扩建工程，城市道路及其他工程可参照执行。 本标准未做规定的部分可参考JTG/TL11执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14685建设用卵石、碎石 JTGB01 公路工程技术标准 JTGD30 公路路基设计规范 JTG/TD33公路排水设计规范 JTGD4O 公路水泥混凝土路面设计规范 JTGD50 公路沥青路面设计规范 JTGE40 公路土工试验规程 JTGE42公路工程集料试验规程 JTG/TF30 公路水泥混凝土路面施工技术细则 JTG/TLII 高速公路改扩建设计细则 JTJ073.1 公路水泥混凝土路面养护技术规范
3术语和定义
下列术语和定义适用于本文件，其他标准规定的术语也适用手本文件
3.1
路基（路面）拼接 jointtreatmentforsubgrade(pavement)widening 在改扩建过程中，将新旧路基、路面连接成整体使其协同工作的工程措施。
3.2
拓宽widening 对路基、路面、桥涵进行拼接加宽或分离新建，对隧道进行分离新建或扩挖，以增加路面车道数量的
工程行为：包括单侧直接拼宽，两侧直接拼宽，单侧分离拼宽，两侧分离拼宽等主要形式。 3.3
复合式路面 compositepavement 面层由两层不同材料类型和力学性质的结构层复合而成的路面。
3.4
交通组织 traffic organization 路面改扩建过程中，采取路网分流、交通疏导、安全防护等措施保证交通流行车安全同时具有一定
1 DB45/T1328—2016
的通行能力的工程措施。
4基本规定
4.1 基本原则
水泥混凝土路面改扩建设计应符合全寿命周期成本最优，技术先进、使用安全可靠和可持续发展的原则。 4.2 改扩建方案比选
a) 公路修建和养护技术资料：路商结构和材料组成接维构造及养护历史等； b) 路面损坏状况：损坏类型、轻重程度、范围及修补措施等； C) 路面结构强度：板中和板边弯沉、接缝传荷能力、板底脱空状况、基层顶面当量回弹模量、面层
厚度和混凝士强度等：
d) 基层、垫层损坏状况：损坏类型、轻重程度、范围及修补措施等； e) 已承受的交通荷载历史：交通量、轴载组成及增长率等； f) 环境条件：环境温度、湿度、降雨、冰冻等气候条件，及其对交通安全和路面结构的影响： g) 路面排水状况：路面表面排水、超高路段排水、路面结构内部排水、路面边缘排水等： h) 桥梁上跨和隧道净空：沿线跨线桥等上跨构造物以及隧道的净空要求等。
5.2.2 路面损坏状况调查评定 5.2.2.1 断板率的调查和计算可按JTJ073.1相关规定进行。
2
