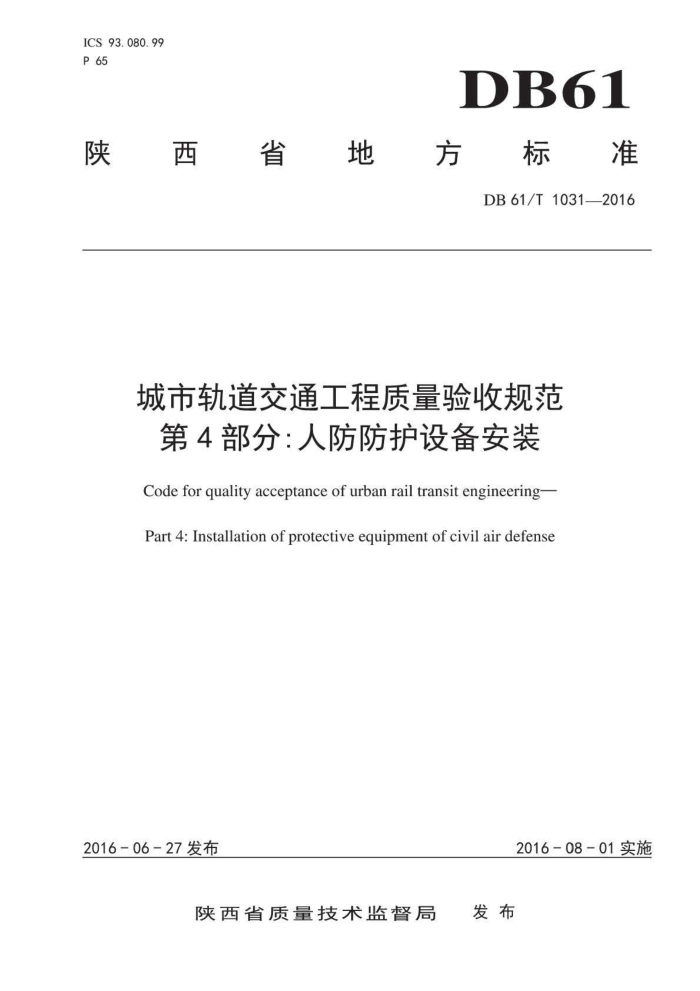

ICS93.080.99 P 65
DB61
陕西省地 方标准
DB61/T1031—2016
城市轨道交通工程质量验收规范第4部分：人防防护设备安装
Code for quality acceptance of urban rail transit engineering
Part 4: Installation of protective equipment of civil air defense
2016-08-01实施
2016-06-27发布
发布
陕西省质量技术监督局 DB61/T1031—2016
目 次
前言范围 2 规范性引用文件术语和定义
II
1
3
1
基本要求 5 防护设备的安装 6包装、运输和堆放要求
4
2
2 6 7 12 13
防护设备验收 8验收程序及组织附录A（规范性附录） 防护设备检验、测量、验收记录表，
7
1 DB61/T1031—2016
前言
本标准根据GB/T1.1-2009给出的规则起草。 本标准由西安市地下铁道有限责任公司提出。 本标准由陕西省住房与城乡建设厅归口。 本标准起草单位：西安市地下铁道有限责任公司、西安市正泰五防工程有限责任公司。 本标准主要起草人：陈爱丽、耿杰、赵立新、李建康、李贤妮、陈亚珍、高雪飞、侯宝平。 本标准由西安市地下铁道有限责任公司负责解释。 本标准首次发布。 联系信息如下：单位：西安市地下铁道有限责任公司电话：029-89615689 地址：西安市经济技术开发区凤城八路126号邮编：710018
II DB61/T1031—2016
城市轨道交通工程质量验收规范第4部分：人防防护设备安装
1范围
本标准规定了城市轨道交通人防工程各类孔口防护设备（以下简称防护设备）的安装、验收和质量检验评价要求。
本标准适用于陕西省行政区域内新建、扩建、改建的城市轨道交通人防工程，各类孔口防护设备安装工程。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50205-2001钢结构工程施工质量验收规范 GB50210-2011 建筑电气工程施工质量验收规范 GB50303-2002 建筑电气工程施工质量验收规范 JGJ276-2012 建筑施工起吊工程安全技术规范
人民防空工程防护设备产品质量检验与施工验收标准人民防空工程设备设施标志和着色标准人民防空工程质量验收与评价标准
RFJ01-2002 RFJ01-2014 RFJ01-2015
3 术语和定义
下列术语和定义适用于本文件
3.1
出入段线防护密闭门airtightblastdoorfortheexitofsubwayvehicle 也称牵出线防护密闭门。设置在出入段线的正线隧道内，作为防护单元与非防护区的分界、单向受
力的防护密闭门。 3.2
防护密闭隔断门airtightblastpartitiondoor 设置在两个防护单元之间，可双向受力的防护密闭门，简称隔断门。
3.3
调线调坡adjusted slope 结构主体施工完成后，根据实测断面数据所进行的线路平面和纵断面调整设计。
3.4
防护密闭门airtightblastdoor 既能阻挡冲击波又能阻挡毒剂通过的门，简称防密门。
3.5
密闭门airtightdoor
1
