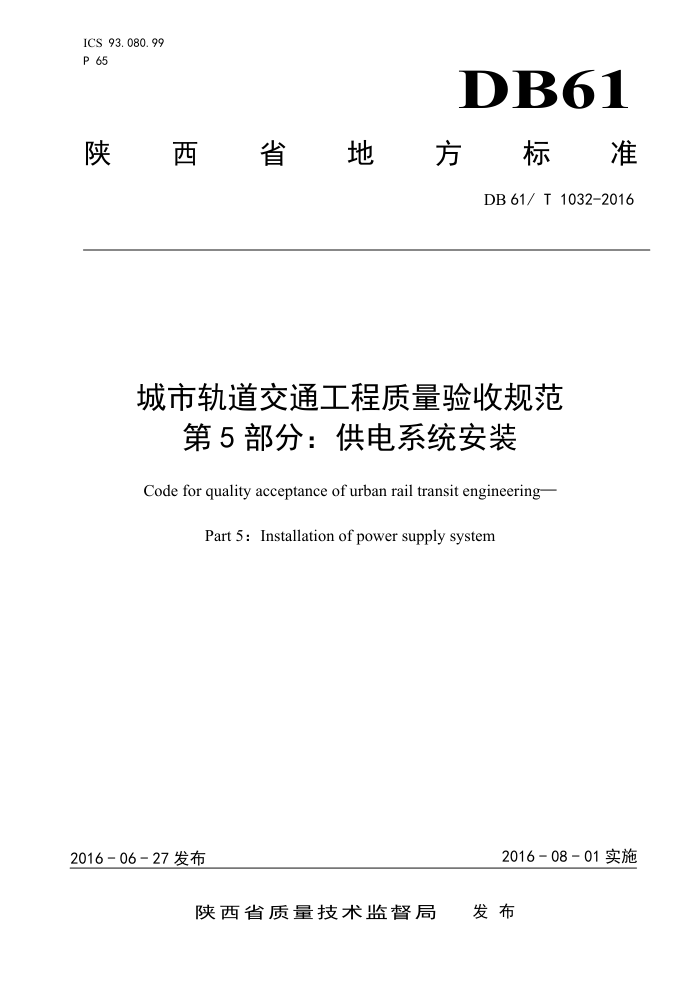

ICS 93.080.99 P 65
DB61
陕西省地 方标准
DB61/T1032-2016
城市轨道交通工程质量验收规范
第5部分：供电系统安装
Code for quality acceptance of urban rail transit engineering
Part 5: Installation of power supply system
2016-08-01实施
2016-06-27发布
发布
陕西省质量技术监督局 DB61/T 1032-2016
目 次
前言范围 2 规范性引用文件 3 术语和定义
II
N
基本要求 5 变电所 6 环网电缆
9 37 39 44 58 76 76 80 102
杂散电流防护 8 刚性接触网. 9 柔性接触网 10 供电车间 11 外部电源工程 12 110kV主变电站电气设备安装工程附录A（规范性附录） 相关记录与表格，
A
I DB61/T 1032-2016
前言
本标准根据GB/T1.1-2009给出的规则起草。 本标准由西安市地下铁道有限责任公司提出。 本标准由陕西省住房和城乡建设厅归口。 本标准起草单位：西安市地下铁道有限责任公司中铁电气化局集团有限责任公司。 本标准主要起草人：谢红‘胡建侠王洪波‘魏峰夏付炳‘金静‘史新峰 “汤隆波 “刘家。 本标准由西安市地下铁道有限责任公司负责解释。 本标准首次发布。 联系信息如下：单位：西安市地下铁道有限责任公司电话：029-89615668 地址：西安市经济技术开发区凤城八路126号邮编：710018
II DB61/T1032-2016
城市轨道交通工程质量验收规范第5部分：供电系统安装
1范围
本标准规定了城市轨道交通工程质量验收供电系统安装基本要求变电所环网电缆杂散电流防护“刚性接触网柔性接触网“供电车间外部电源工程110kV主变电站电气安装要求。
本标准适用于陕西省城市轨道交通建设过程中设备安装工程的新建改建扩建中直流额定电压
1500V及以下的城市轨道交通供电系统安装工程各专业的施工质量验收。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2314电力金具通用技术条件 GB50150-2006电气装置安装工程电气设备交接试验标准 GB50255-2014电气装置安装工程电力变流设备施工及验收规范 CJJ49-1992地铁杂散电流腐蚀防护技术规程 JGJ145-2013混凝土结构后锚固技术规程 TB/T2073电气化铁路接触网零部件技术条件 TB/T2075（所有部分）电气化铁路接触网零部件 TB/T2809电气化铁道用铜及铜合金接触线 TB/T2820（所有部分）铁路桥隧建筑物劣化评定标准 TB10421-2003铁路电力牵引供电工程施工质量验收标准 TB10424 铁路混凝土工程施工质量验收标准
3 ：术语和定义
TB10421-2003界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了 TB10421-2003中的某些术语和定义。 3. 1
冷滑cold-running 在接触网运营前，为检查接触悬挂的某些性能，在无电条件下受电弓沿接触网的滑行。 [TB10421-2003，定义2.0.33]
3.2
热滑hot-running 在接触网送电后，为了检测接触网系统的电气性能，在有电条件下受电弓沿接触网的滑行。
4基本要求
