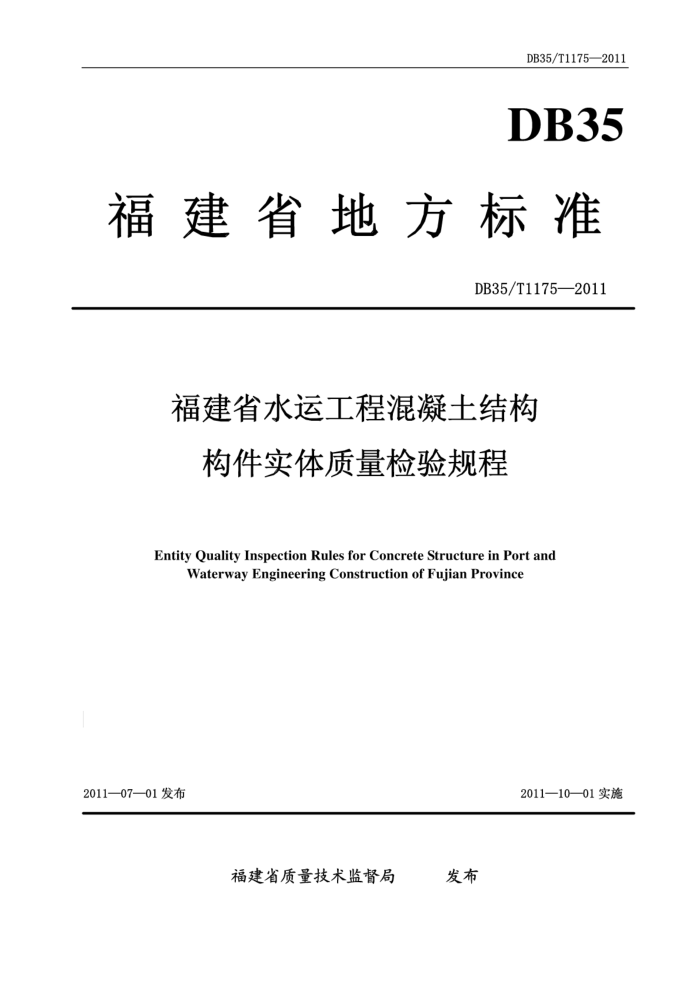

DB35/T1175—2011
DB35
福建省地方标准
DB35/T1175—2011
福建省水运工程混凝土结构
构件实体质量检验规程
Entity Quality InspectionRulesfor Concrete Structure inPort and
WaterwayEngineeringConstructionof FujianProvince
2011—07—01发布
2011—10—01实施
发布
福建省质量技术监督局 DB35/T1175—2011
目录
前言 1
范围. 规范性引用文件
2
3 总则.
术语与定义、符号. 5 基本规定 6 混凝土抗压强度检验 7 钢筋保护层厚度检验. 8 混凝土抗氯离子渗透性能检验 9 混凝土表面硅烷浸渍质量和表面涂层质量检验 10道路堆场面层实体质量检验. 11钢筋锈蚀性状检测附录A（规范性附录） 取芯和芯样制取设备及取芯操作方法，附录B（规范性附录） 回弹仪的检定和保养要求附录C（规范性附录） 非水平方向检测时回弹值角度修正值. 附录D（规范性附录） 检测混凝土浇筑顶面和底面的回弹值修正值附录E（规范性附录） 专用测强曲线的制定方法附录F（规范性附录） 钢筋探测仪（电磁感应法）校准方法附录G（规范性附录） 混凝土联锁块抗折强度试验方法附录H（规范性附录） 钢筋锈蚀检测仪及其保养和校准方法，
4
1
6
8
.16 .19 .21 .23 .28 .30 .32 .33 .34 ..35 .37 .38 40 DB35/T1175—2011
前言
为适应福建省水运工程建设发展需要，加强福建省水运工程质量管理，统一并规范水运工程混凝
土结构构件实体检验程序、检验方法和合格判定方法，特编制本规程
本标准按GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》的起草规定编写。
本标准由福建省交通运输厅提出。
本标准由福建省交通建设质量安全监督局归口。
本标准由福建省质量技术监督局批准。
本标准起草单位：福建省交通建设质量安全监督局、厦门市捷航建筑工程质量检测有限公司、厦
门港水运工程质量安全监督站、中交三航局有限公司厦门分公司、福建省港口工程公司。
本标准主要起草人：王惠民、林同钦、程李凯、苏宁、肖育畅、朗明华、陈永辉、伊左林、王振
云、陈阵阵、李同飞、何荣玉、陈武。
第-1-页共40页 DB35/T1175—2011
福建省水运工程混凝土结构
构件实体质量检验规程
1范围
本规程规定了水运工程混凝土结构构件实体质量检验的总则、术语、基本规定、混凝土抗压强度检验、钢筋保护层厚度检验、抗氯离子渗透性能检验、混凝土表面硅烷浸渍质量和表面涂层质量检验、 道路堆场面层质量检验和钢筋锈蚀性状检测等内容，
本规程适用于福建省内水运工程混凝土结构构件的实体质量检验。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4883一2008数据的统计处理和解释正态样本离群值的判断和处理 JC/T446—2000氵 混凝土路面砖 JJG817—1993混凝土回弹仪 JTGE30一2005公路工程水泥及水泥混凝土试验规程 JTJ270—1998水运工程混凝土试验规程 JTJ275一2000海港工程混凝土结构防腐蚀技术规范 JTS257一2008水运工程质量检验标准
3总则 3.1为统一和完善福建省水运工程混凝土结构实体质量检验技术标准，提高水运工程实体质量检测结果的可靠性，保证水运工程混凝土结构构件实体质量，制定本规程。 3.2本规程适用于福建省水运工程混凝土结构构件实体质量的检验。本规程未明确的水运工程混凝土结构构件实体质量检验可参照执行。 3.3在对福建省水运工程混凝土结构构件进行实体质量检验时，除应遵守本规程外，尚应符合国家及行业现行有关标准的规定。 4术语与定义、符号 4.1术语
下列术语与定义适用于本标准。 4.1.1混凝土结构构件
以混凝土为材料制作的在工程结构中承受荷载的构件。 4.1.2重要混凝土结构构件
第－2－页共40页 DB35/T1175—2011
涉及结构安全和重要使用功能的混凝土结构构件。常见重要混凝土结构构件见表1。
表1常见重要混凝土结构构件表
预制构件现浇构件
桩、梁、板、沉箱、扶壁、圆筒等
胸墙、梁、板、坞墙、挡墙、墩台、道路、堆场面层等
4.1.3单个结构构件
指一个（件）预制构件或现浇构件的一个独立结构段（件）。 4.1.4混凝土结构构件实体检验
由具备相应能力等级的检测机构开展的，对混凝土结构构件实体质量进行检验的行为。 4.1.5实体施工自检
施工单位对混凝土结构构件进行的实体检验。 4.1.6实体监理平行检验
监理单位对混凝土结构构件进行的实体平行检验。 4.1.7实体验证性检验
建设单位组织并在质监机构监督下进行的，或由质监机构组织的混凝土结构构件实体复核性检验。 由通过计量认证、具备相应能力等级并经质监机构认可的检测机构实施。 4.1.8检验替代构件
用于替代实体混凝土结构构件进行破损或微破损检测的非工程用素混凝土构件。替代构件应与被替代的实体混凝土结构构件采用同批次拌和料，同阶段浇筑成型，28d龄期到达后，其回弹强度与被替代的实体混凝土结构构件同龄期的回弹强度差值应小于5%。检验替代构件可简称为替代构件。 4.2符号
fcu——芯样试件的抗压强度值。 d 芯样试件的直径。 N——芯样试件的破坏荷载。
fecu.cor,m 芯样试件混凝土抗压强度平均值。 fcu.cor,i——单个芯样试件的混凝土抗压强度值。 fcu,el——混凝土抗压强度推定上限值。 fcu,e2—混凝土抗压强度推定下限值。
第-3-页共40页
