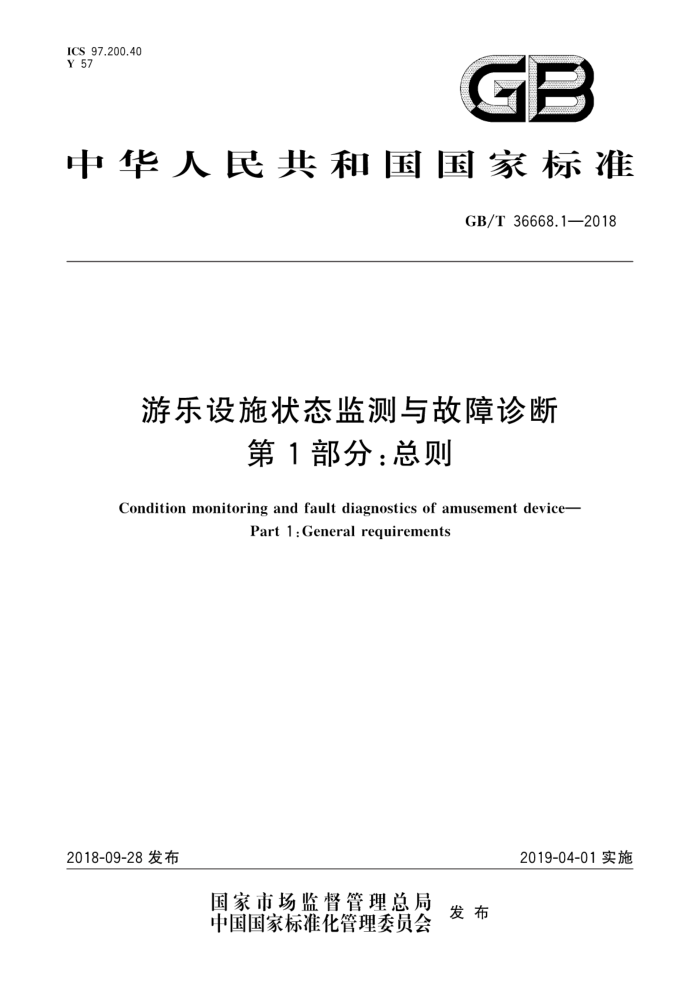

ICS 97.200.40 Y 57
GB
中华人民共和国国家标准
GB/T36668.1—2018
游乐设施状态监测与故障诊断
第1部分：总则
Condition monitoring and fault diagnostics of amusement device-
Part 1:General reguirements
2019-04-01实施
2018-09-28发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T 36668.1—2018
目 次
前言范围 2 规范性引用文件 3 术语和定义状态监测与故障诊断概述
I
4
5
实施单位实施人员设备和器材状态监测与故障诊断工艺规程设备状态调查与分析健康管理参数及评价指标的确定·
6
8
9
10
11 监测方法 12 数据收集与分析 13 故障诊断 14 维修策略 15 后评估
10
16 记录和报告
10
对采用未列人或超出本标准规定范围的方法的规定
17
10
附录A（资料性附录） 状态监测参数示例：附录B（规范性附录）与故障匹配的测量参数或技术
11
12 GB/T36668.1—2018
前言
GB/T36668《游乐设施状态监测与故障诊断》分为以下3个部分：一第1部分：总则；一第2部分：声发射监测方法；一第3部分：红外热成像监测方法。 本部分为GB/T36668的第1部分本部分按照GB/T1.1一2009给出的规则起草请注意本文件的某些内容有可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由全国索道与游乐设施标准化技术委员会（SAC/TC250）提出并归口。 本部分起草单位：中国特种设备检测研究院、中山市金马科技娱乐设备股份有限公司、华侨城集团
有限公司、华中科技大学、华强方特文化科技集团股份有限公司、北京实宝来游乐设备有限公司、温州南方游乐设备工程有限公司。
本部分主要起草人：沈功田、胡斌、张勇、刘喜旺、李坚、武新军、戎志刚、俞跃、张君娇、吴占稳、李勇、 陈建生、刘然、梁朝虎、沈勇、肖原。
= GB/T36668.1—2018
游乐设施状态监测与故障诊断
第1部分：总则
1范围
GB/T36668的本部分规定了游乐设施状态监测与故障诊断的一般要求和程序。 本部分适用于新制造和在用游乐设施的状态监测与故障诊断。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 6444 机械振动平衡词汇 GB/T 9445 无损检测人员资格鉴定与认证 GB/T 20306 游乐设施术语 GB/T 20737 无损检测 通用术语和定义 GB/T 20921 机器的状态监测与诊断 词汇
3术语和定义
GB/T6444、GB/T20306、GB/T20737、GB/T20921界定的以及下列术语和定义适用于本文件
3.1
大型游乐设施健康管理healthmanagementoflargescaleamusementdevice 通过风险分析确定大型游乐设施的健康危险因素，建立健康管理的项目和指标，通过各种检查、检
测和监测方法获取设备的健康信息，对其健康状态进行诊断与评价，对发现的不健康状态采用维护保养、修理或改造等手段，排除设备故障、恢复设备健康、改进设备设计。
注：大型游乐设施健康管理是以预防和控制事故发生与发展，降低运行费用，实现大型游乐设施运营的安全、可靠
和经济协调统一为目的，对大型游乐设施的健康危险因素进行全面管理的过程
3.2
基线 baseline 一个或一组描述符，提供游乐设施各系统正常状态的基准。 注：基线是在游乐设施稳态运行的状态下确定的。
3.3
基线数据 baselinedata 当游乐设施处于可接受的并且稳定的运行状态时，所测量或观察到的数据或数据组。
4状态监测与故障诊断概述
4.1主要内容
4.1.1状态监测是通过一定的方法了解和掌握游乐设施的运行状态，采用各种检查、检测、监测、分析
1 GB/T36668.1—2018
和判别的方法，对游乐设施当前的运行状态做出是否正常的评估，对异常状态及时做出报警，并为进一步进行的故障诊断、性能评估等提供信息和数据， 4.1.2故障诊断是根据状态监测所获得的信息，结合游乐设施的工作原理、结构特点、运行状态参数、 落实情况，并对将来可能发生的故障进行分析、预报，对已经或正在发生的故障进行分析、判断，以确定故障的性质、类别、程度、部位及趋势 4.1.3实施状态监测与故障诊断的目的是为游乐设施维护保养和修理方案的科学制定提供依据，对潜在故障及时预警并降低失效的可能性，预防事故的发生。 4.1.4游乐设施状态监测与故障诊断的方案应在大型游乐设施健康管理理论指导下制定，实现安全、 可靠和经济的协调统一。图1为基于大型游乐设施健康管理的状态监测与故障诊断技术路线框图。
故障分析
健康管理需求
1
风险分析
健康管理参数及指标
状态监测参数及参考值
+
状态监测(CM)方案
监测技术测试方式
改善CM方案
状态监视的实施
异常处理
t 初步分析结果
1
是
石
图1基于大型游乐设施健康管理的状态监测与故障诊断技术路线框图
4.2程序
4.2.1 基于大型游乐设施健康管理的游乐设施状态监测与故障诊断，典型程序与流程见图2。 4.2.2游乐设施状态监测与故障诊断的流程一般包括设备的状态调查与分析、健康管理参数确定、选择适当的维修策略、监测方法确定、数据采集与分析、故障诊断、确定维修方案和后评估。
2
