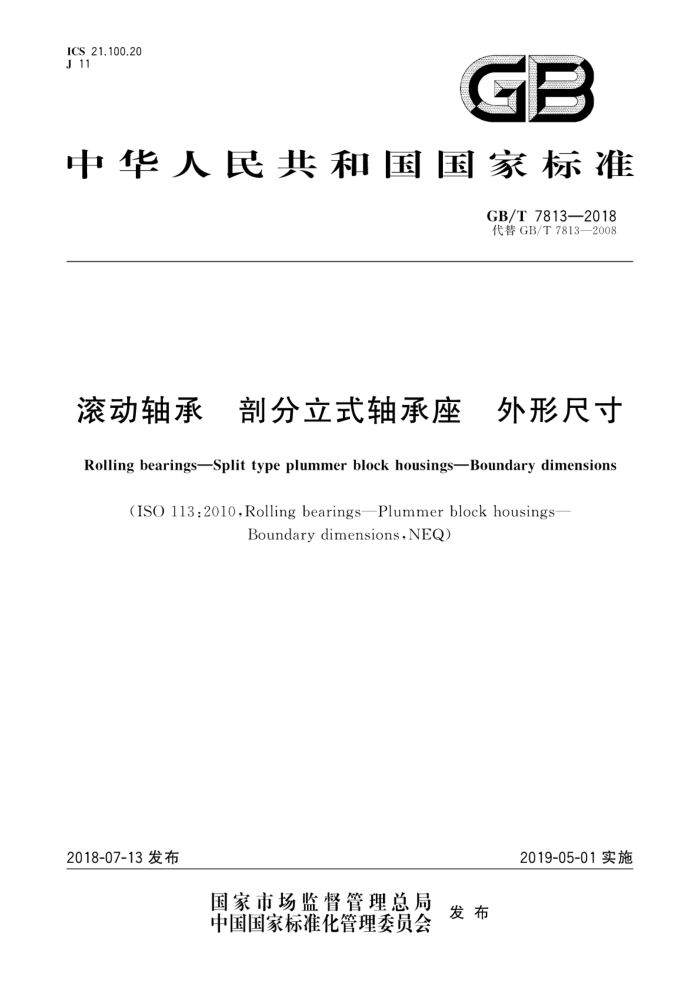

ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T7813—2018 代替GB/T7813—2008
滚动轴承 剖分立式轴承座 外形尺寸
Rolling bearingsSplit type plummer block housingsBoundary dimensions
(ISO 113:2010,Rolling bearings—Plummer block housings-
Boundarydimensions,NEQ)
2019-05-01实施
2018-07-13发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T7813—2018
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T7813一2008《滚动轴承剖分立式轴承座 外形尺寸》，与GB/T7813一2008相
比，主要技术变化如下：
修改了结构型式的表述（见本版的第5章，2008年版的第4章）；增加了二螺柱轴承座SN5系列中SN519的外形尺寸（见表2）；增加了二螺柱轴承座SN30和SN31系列的外形尺寸（见表4和表5）；增加了四螺柱轴承座SD30系列的外形尺寸（见表C.1）；
一删除了二螺柱异径孔型轴承座的结构示意图和外形尺寸（见2008年版的图2和表3表4)；
修改了适用的调心滚子轴承型号（见表2、表3、表6～表8和表C.2表C.3；2008年版的表1～表5和表A.1～表A.2)；增加了轴承与轴承座的安装方式（见附录A)；修改了轴承座用定位环的结构示意图（见附录B，2008年版的附录B)
本标准使用重新起草法参考ISO113：2010《滚动轴承立式轴承座 外形尺寸》编制，与ISO113： 2010的一致性程度为非等效。
本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴承研究所有限公司、江苏龙达传动有限公司、中山市盈科轴承制造有限公
司、中浙高铁轴承有限公司。
本标准主要起草人：宋豫聪、张春华、陈庆熙、曾献智、罗志伟、王梦茵。 本标准所代替标准的历次版本发布情况为：
GB7813—1987;GB/T7813—1998;GB/T7813—2008
I GB/T7813—2018
滚动轴承 剖分立式轴承座 外形尺寸
1范围
本标准规定了调心球轴承和调心滚子轴承用二螺柱剖分立式轴承座和四螺柱剖分立式轴承座（以
下简称轴承座）的外形尺寸。调心球轴承和调心滚子轴承的外形尺寸分别规定在GB/T281和 GB/T288中。
本标准适用于部分立式轴承座的设计和选型。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注甘期的引用文件，仅注甘期的版本适用于本文
件。凡是不注目期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 6930 滚动轴承词汇 GB/T 7811 滚动轴承参数符号
3术语和定义
GB/T6930界定的以及下列术语和定义适用于本文件，
3.1
二螺柱剖分立式轴承座 twobolt splittypeplummerblockhousings 轴承盖上有两个螺栓、底座上有两个螺栓孔的剖分轴承座。 见图1。
3.2
四螺柱剖分立式轴承座 four bolt splittypeplummerblockhousings 轴承盖上有四个螺栓、底座上有四个螺栓孔的剖分轴承座。 见图2。
4符号
GB/T7811给出的以及下列符号适用于本文件。 除另有说明外.图1、图2、图A.1中所示符号和表2～表8、表C.1～表C.3中所示数值均表示公称
尺寸。
注：图1～图2仅为示意图，未显示出所有结构细节。 A：轴承座总宽度 A1：轴承座底座宽度 Da：轴承座内孔直径 d：适用的轴承内径 d。：适用的轴径 d,：轴套外径；紧定套内径
1 GB/T7813—2018
G：固定轴承座用螺栓代号 g：轴承座内孔宽度 H：安装平面到轴承座内孔直径中心线的距离 H1:轴承座底座高度 J：螺栓孔中心距（长度） J1：螺栓孔中心距(宽度) L：轴承座总长度 N：螺栓孔宽度 N：螺栓孔长度
图1二螺柱轴承座(SN型）
C
图2四螺柱轴承座（SD型） GB/T7813—2018
5结构型式和代号
轴承座的结构型式和代号以及适用的轴承内孔类型和直径系列见表1，轴承与轴承座安装方式参见附录A。
表1 轴承座的结构型式和代号
轴承座结构型式
适用的轴承内孔类型 适用的轴承直径系列
轴承座类型代号
轴承座系列代号
SN 5 SN 6 SN 30 SN 31 SN 2 SN 3 SD 5 SD 6 SD 30 SD 31
2 3 0 1 2 3 2 3 0 1
圆锥孔
二螺柱轴承座
SN
圆柱孔
四螺柱轴承座
圆锥孔
SD
轴承座通常采用双唇密封（代号省略），也可根据用户要求采用其他的密封型式，如：TS一迷宫式密封，
6 标记
标记示例：剖分立式轴承座 SN 508 GB/T 7813—2018
剖分立式轴承座 SD 3044 GB/T7813—2018
7 外形尺寸
7.1 总则
轴承座的外形尺寸见表2～表8。轴承在轴承座内轴向定位所用定位环的结构型式及外形尺寸参
见附录B。与国际标准不一致的外形尺寸见附录C。
表2～表8、表C.1～表C.3中的“max"表示该值既是公称值，又是允许的最大实测值；“min"表示该值既是公称值，又是允许的最小实测值， 2二螺柱轴承座
7.2
二螺柱轴承座的外形尺寸见表2～表7。
3 GB/T7813—2018
表2SN5系列
单位为毫米
外 形尺 寸
适用轴承及附件
轴承座型号
调心球 调心滚子轴 承 轴 承
min max max A, max Hi
Ni A L
do D. H
紧定套 H 205 H 305 H 206 H 306 H 207 H 307 H 208
N
g G
d
SN 505 25 20 52 40 130 15 15 72 170 46 22 25 M 12 1205 K
2205 K 1206 K 2206 K 1207 K 2207 K 1208 K 2208 K 22208 K H 308
SN 506 n0 25 62 50 150 SN 507 35 30 72 50 150 15 15 85 190 52 22 33 M 12
15 15 82 190 52 22 30 M 12
SN 508 40 35 54 60 170 1 15 92 210 60 25 33 M 12
H 209
SN 509 45 40 85 60 170 15 15 92 210 60 25 31 M 12 1209 K
2209 K 22209 K H 309 1210 K
H 210
SN 510
60 170 15 15 100 210 60 25 33 M 12
5
90
2210 K 22210 K H 310 1211 K
H 211
SN 511 55 50 100 70 210 18 18 105 270 70 28 33 M 16 SN 512 60
2211 K 22211 K H 311 1212 K
H 212
5
70 210 17 18 115 270 70 30 38 M 16
2212 K 22212 K H 312
SN 513 65 6( 20 80 230 18 18 120 290 80 30 43 M 16 1213 K
H 213
2213 K 22213 K H 313 1215 K
H 215
SN 515
65 130 80 230 18 18 125 290 80 30 41 M 16
75
2215 K 22215 K H 315
SN 516 80 70 140 95 260 22 22 135 330 90 32 43 M 20 1216 K
H 216
2216 K 22216 K H 316
H 217
1217 K 2217 K 22217K H 317 1218 K
SN 517 85 15
150 95 260 22 22 140 330 90 32 46 M 2(
H 218
SN 518 90 80 160 100 290 22 22 145 360 100 35 62.4 M 20 2218 K 22218 K H 318
23218 K H 2318
-
H 219
SN 519 95 85 170 112 290 22 22 150 360 100 35 53 M 20 1219 K
2219 K 22219 K H 319 1220 K
H 220
SN 520 10C g0 180 112 320 26 26 165 400 110 40 70.3 M 24 2220 K 22220 K H320
23220 K H 2320
1222 K
H 222
SN 522 110 100 200 125 350 26 26 177 420 120 45 80 M 24 2222 K 22222K H 322
23222K H 2322 22224 K H 3124 23224 K H 2324
SN 524 120 110 215 140 350 26 26 187 420 120 45 86 M24 4
