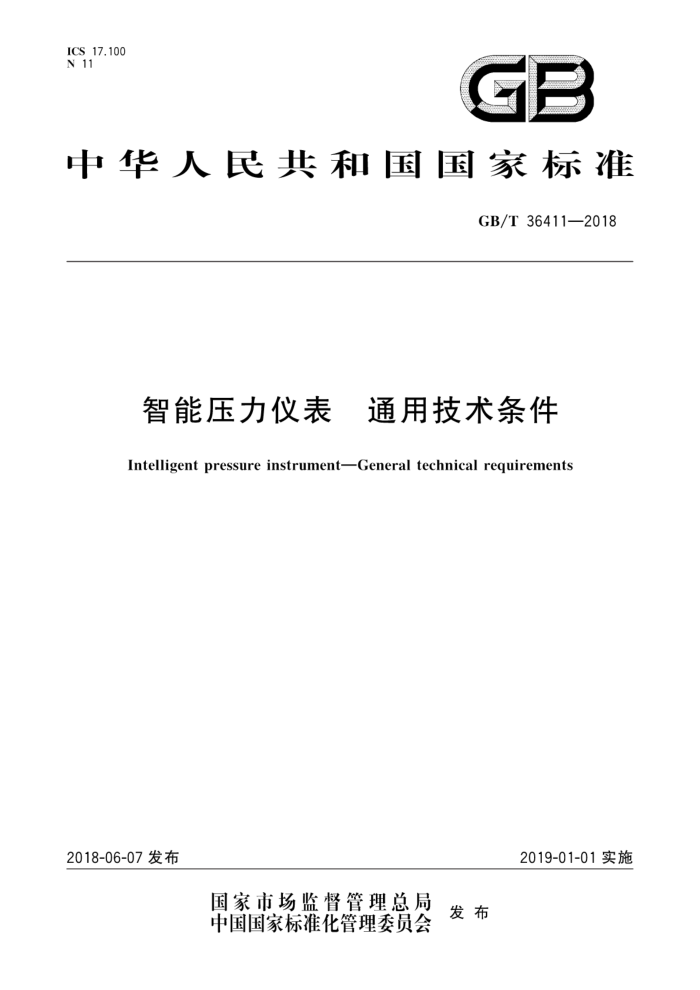

ICS 17.100 N 11
GB
中华人民共和国国家标准
GB/T36411—2018
智能压力仪表 通用技术条件 Intelligent pressure instrumentGeneral technical requirements
2019-01-01实施
2018-06-07发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T36411—2018
目 次
前言
m
范围规范性引用文件术语和定义基本参数 4.1 测量类别 4.2 测量范围 4.3 精确度等级 4.4 压力接头 4.5 电源 5 要求 5.1 基本误差 5.2 回差 5.3 重复性 5.4 示值波动 5.5 稳定性 5.6 参数设定和调整功能 5.7 自诊断及报警功能 5.8 通信功能 5.9 耐压强度 5.10 密封性 5.11 绝缘性能 5.12 防爆性能· 5.13 外壳防护 5.14 高温…· 5.15 低温. 5.16 湿热 5.17 振动 5.18 电磁环境影响· 5.19 抗运输环境性能 5.20 外观 6 试验方法 6.1 试验条件 6.2 试验用标准仪器 6.3 试验点的选取 6.4 基本误差试验 6.5 回差试验
2
3
4
.
.
10 10 10 10 GB/T36411—2018
6.6 重复性试验 6.7 示值波动试验 6.8 稳定性试验 6.9 参数设定和调整功能· 6.10 自诊断及报警功能 6.11 通信功能 6.12 耐压强度 6.13 密封性 6.14 绝缘性能 6.15 防爆性能 6.16 外壳防护 6.17 高温 6.18 低温 6.19 湿热 6.20 振动 6.21 电磁环境影响试验 6.22 抗运输环境性能 6.23 外观检验规则·
10 11 11 11 11
11 11
11
12 12 12 12 12 12 13 15
7
13
7.1 出厂检验 7.2 型式检验标志 8.1 产品标志 8.2 铭牌
13 14
8
15 15 15 15
+.
9包装、运输及贮存
9.1 包装· 9.2 运输 9.3 贮存
15 15 15 GB/T 36411—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本标准负责起草单位：陕西鼓风机（集团)有限公司。 本标准起草单位：北京康斯特仪表科技股份有限公司、陕西省计量科学研究院、上海赛途仪器仪表
有限公司、重庆昆仑仪表有限公司、西仪股份有限公司、浙江普赛迅仪器仪表有限公司、安徽天康（集团）股份有限公司、上海市计量测试技术研究院、红旗仪表（长兴)有限公司、秦川机床集团宝鸡仪表有限公司、杭州丰源铜业有限公司、陕西创威科技有限公司、雷尔达仪表有限公司、上海乐研电气有限公司、上海精普机电科技有限公司、中国测试技术研究院、济南金宝马电子仪表有限公司。
本标准主要起草人：赵士春、范丽俊、周秉直、秦军、王小平、潘征宇、周春龙、周步余、付尔敏、邵定华、 杨卫东、周永华、吴洪威、黄勤俭、王浩、甘蓉、陆建军、夏铁新。
三 GB/T36411—2018
智能压力仪表 通用技术条件
1范围
本标准规定了智能压力仪表的基本参数、要求、试验方法、检验规则、标志、包装、运输及贮存等。 本标准适用于工业物联网用智能压力仪表（以下简称仪表）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注日期的版本适用于本文
件。凡是不注目期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T 2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T 2423.4 电工电子产品环境试验 第2部分：试验方法试验Db：交变湿热（12h十12h
循环）
GB/T 2423.10 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦） GB 3836.1 爆炸性环境 第1部分：设备通用要求 GB 3836.2 爆炸性环境 第2部分：由隔爆外壳"d"保护的设备 GB 3836.4 爆炸性环境 第4部分：由本质安全型i"保护的设备 GB/T 4208 外壳防护等级（IP代码） GB/T 13384 机电产品包装通用技术条件 GB/T 15479 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 GB/T 17212 工业过程测量和控制术语和定义 GB/T17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T17626.6 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度 GB/T17626.8 电磁兼容 试验和测量技术工频磁场抗扰度试验 GB/T17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB/T18271.2—2017 过程测量和控制装置通用性能评定方法和程序第2部分：参比条件下
的试验
GB/T 25480 仪器仪表运输、贮存基本环境条件及试验方法 GB/T 34068 物联网总体技术智能传感器接口规范
3术语和定义
GB/T17212界定的以及下列术语和定义适用于本文件。
3.1
智能压力仪表intelligentpressureinstrument 以微处理器或微型计算机等智能处理单元为基础，由压力传感器、数据处理单元、存储单元、双向数
字通讯接口组成，也可以包含显示、输出、人机接口等单元，具有压力信号采集、处理、控制、组态、诊断、
1 GB/T 36411—2018
存储等功能，并可以通过双向数字通信接口进行读数、控制、校准等功能的压力仪表 3.2
压力传感器 pressure sensor 能感受被测压力并按照一定的规律转换成可用输出信号的器件或装置。 注：通常由压力敏感元件和转换元件组成。
3.3
物联网标识 internet of things identifier 用于物联网唯一地、无二义性地标识传感器节点身份的一组连续数字、字符、符号或者其他任何形
式数据。 3.4
人机接口 human-computerinterface 人与计算机之间建立联系、交换信息的输入/输出设备的接口，这些设备包括键盘、显示器、打印机、
鼠标器等。 3.5
调整 adjustment 使仪表的示值与给定的被测值一致的系列操作。 注1：使仪表的示值为零，并与被测量的给定零值相一致的系列操作称为“调零”。 注2：许多制造商使用“校准”一词表示零点、量程、线性度或一致性的调整。
3.6
设定 set-up 组态、校准和整定变送器，以获得最佳测量的过程。
4基本参数
4.1 测量类别
仪表按测量类别可分为表压型、绝压型和差压型。 4.2 测量范围
仪表的测量范围应从表1选取。
表1 测量范围
单位为兆帕
类型
测量范围
0~0.1; 0~1; 0~10; 0~100; 0~1000 0~0.16; 0~1.6; 0~16; 0~160 0~0.25; 0~2.5; 0~25; 0~250 0~0.4; 0~4; 0~40; 0~400 0~0.6; 0~6; 0~60; 0~600 0.1~0 0.1~0.06; 0.1~0.15; 0.1~0.3; 0.1~0.5; 0.1~0.9; 0.1~1.5; 0.1~2.4
压力表
真空表
压力真空表
2
