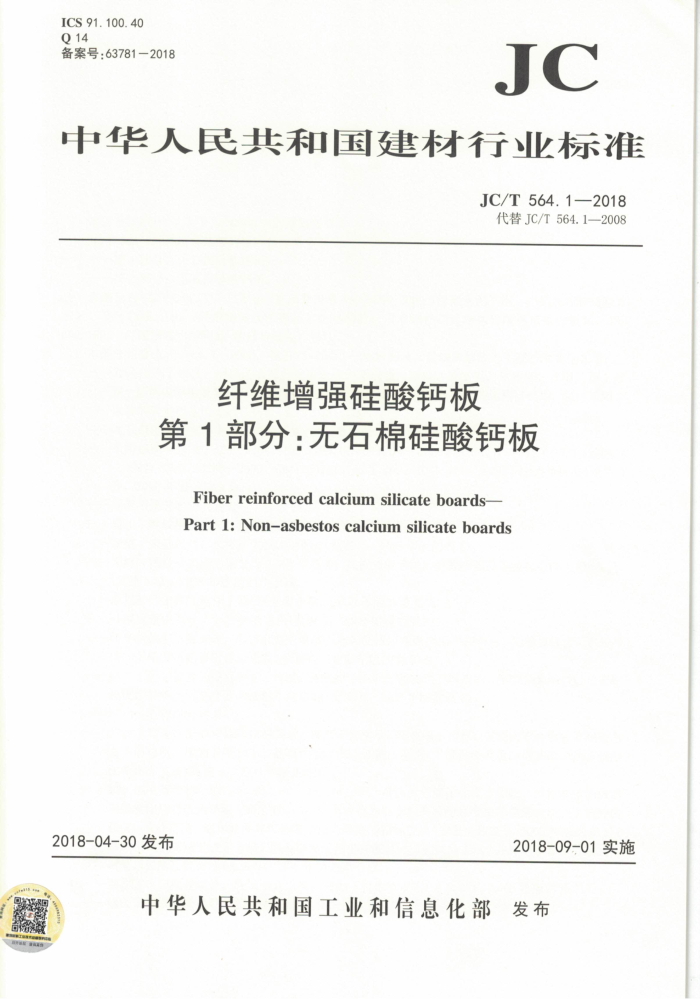

ICS 91.100.40 Q 14 备案号：63781-2018
JC
中华人民共和国建材行业标准
JC/T 564.1—2018 代替JC/T564.1—2008
纤维增强硅酸钙板第1部分：无石棉硅酸钙板
Fiber reinforced calcium silicate boards- Part 1: Non-asbestos calcium silicate boards
2018-04-30发布
2018-09-01实施
中华人民共和国工业和信息化部发布 JC/T564.1—2018
前 言
本部分按照GB/T1.1一2009给出的规则起草。 JC/T564《纤维增强硅酸钙板》分为两个部分：
第1部分：无石棉硅酸钙板；第2部分：温石棉硅酸钙板。
本部分为JC/T564的第1部分，本部分参考IS08336:2009《纤维水泥平板产品规程和试验方法》、ISO1896:1991《纤维增强水泥制品绝热和防火用非燃性纤维增强硅酸钙或水泥板》、IS0 390:1993《纤维增强水泥制品抽样与检验》修订。
本部分代替JC/T564.1一2008。与JC/T564.1一2008相比，除编辑修改外主要技术变化如下：
对范围作了修改，明确了本部分适用于作为建筑物内墙板、外墙板、吊顶板、车厢、海上建筑、船舶内隔板及复合保温板面板灯兼有防火、隔热、防潮等要求的无棉硅钙板，也可适用于家装等其他用途的无棉硅钙板（见第1章，2006年版的第1章）；对规范性引用文件中表述语作了修改（见第2章，2008年版的第2章）；引用标准中修改了GB/T5464、GB/T7109、GB8624、GB/T10294的年代号，补充了GB/T12954.1 -2008、GB/T23263—2009、GB/T24321、JC/T409、JC/T414、JC/T622六个标准（见第2
-
章，2008年版的第2章）；纤维增强硅酸钙板定义作了修改（见第3章，2008年版的第3章）；增加了网纹板、饱和胶层剪切强度的定义（见第3章）；调整了规格尺寸，长度扩大到4880mm（见表2，2008年版的表1)；无棉硅钙板分类按用途分为A、B、C三类，抗折强度等级和抗冲击强度等级标记作了相应调整（见第4章，2008年版的第4章）；原材料的依据标准作了修改（见第5章，2008年版的第5章）；外观质量中修改了背面质量要求（见表3，2008年版的表2)；将形状偏差单独列表，形状偏差中厚度不均匀度按照厚度提出不同指标，边缘直线度、对角线差、平整度指标要求适当提高（见表4，2008年版的表3)；修改了尺寸偏差的指标要求，长度、宽度按了不同区间提出不同指标，厚度分为网纹板与无网纹板，并按不同厚度区间提出不同指标（见表5，2008年版的表3)；增加了石棉成分要求；修改了物理性能的项目和指标要求，取消了含水率、热收缩率指标，表观密度由供应商在质量文件中说明，增加了吸水率、热雨性能、热水性能、浸泡-干燥性能及抗冻性试验中抗折强度比率指标要求（见表6，2008年版的表4)；抗折强度等级代号修改为R1、R2、R3、R4、R5，对抗折强度指标作了修改，原标准中的纵横向强度比项目改为单块最低强度，A、B类板改为饱水状态时的强度指标要求。增加了抗冲击强度、抗冲击性、饱和胶层剪切强度三项力学性能指标要求（见表7和表8，2008年版的表5)；修改了试验方法的表示方法，用表格形式列出各项目对应的试验方法，并补充了本部分增加的试验项目的检验方法（见表9，2008年版的第7章）；调整了出厂检验项目，取消了含水率，增加了吸水率项目（见8.2.1，2008年版的8.2.1)；修改了型式检验条件（见8.3.1，2008年版的8.1.2)；
I JC/T-564.1—2018
-增加了吸水率、热雨性能、热水性能、浸泡-干燥性能及抗冻性试验中抗折强度比率要求、抗冲击强度、抗冲击性、饱和胶层剪切强度的判定规则（见8.3.5)；将原材料调整到附录A，作为标准的资料性附录（见附录A，2008年版的第5章）；将物理力学性能取样示意图调整到附录B，作为标准的资料性附录（见附录B，2008年版的图2)。
本部分由中国建筑材料联合会提出。 本部分由全国水泥制品标准化技术委员会（SAC/TC197）归口。 本部分负责起草单位：苏州混凝土水泥制品研究院有限公司、宜春市金特建材实业有限公司、佛山
市欧朗板业有限公司。
本部分参加起草单位：昆明华城兴建材有限公司、山东鲁泰建材科技集团有限公司、贵州联和硅产业发展有限公司、国家水泥混凝土制品质量监督检验中心、新疆北新新型建材有限公司、广东新元素板业有限公司、金强（福建）建材科技股份有限公司、台荣建材（湖州)有限公司、广州埃特尼特建筑系统有限公司、浙江海龙新型建材有限公司、江苏爱富希新型建材有限公司、滨州绿邦板业有限公司、北京华城九德建材有限公司、肇庆市金贝麟新型建材有限公司、北京建筑材料科学研究院总院有限公司、佛山市欧朗板业有限公司。
本部分主要起草人：冯立平、章建阳、吴楠峰、史星祥、刘文华、赵德存、熊焱、吴勇、陈英玲、 徐定丰、叶木生、史志强、伍永基、陈良、杨飞华、战佳宇、史林忠、柳春亮、周远斌、杨志华。
本部分所代替标准的历次版本发布情况：
JC/T564—1994、JC/T564—2000、JC/T564.1—2008。
II JC/T564.1—2018
纤维增强硅酸钙板第1部分：无石棉硅酸钙板
1 范围
本部分规定了无石棉硅酸钙板（简称无棉 硅钙板）的术语和定义、分类、等级、规格和标记、原材料、 要求、试验方法、检验规则以及标
本部分适用于作为建筑物内板等兼有防火、隔热、防潮
、吊顶板，车厢、海上建筑、船舶内隔板及复合保温板面
墙称
2规范性引用文件
1
件的应用是必 可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
下列文件对于本凡是不注日期的引用
ST GB/T 5464- o 建筑材料不燃性试验方法
其最新版 本（包括所有的修改单)适用于本文件。 水泥
F7
GB175通用
00 纤维水泥制品试验方法
GB/T 7019
GB8624—20 n 筑材料及制品燃烧性能分级 GB/T 10294 2008 绝热材料稳态热阻及有关特性的测定 防护热板法 GB/T 12954 2008 建筑胶粘剂试验方法第1部分：陶瓷砖胶粘剂试验方法 GB/T 23263 2009 制品中石棉含量测定方法 GB/T 24321
和盐 筑制品用粉煤灰
硫酸盐针口 木浆
JC/T 409 JC/T414 硅汉 JC/T 481 建筑 JC/T 572 耐碱 JC/T 622 硅酸盐 JGJ 63 混凝土用水
eeu
无抢粗纱品用砂
Buping
3术语和定义
下列术语和定义适用于本文件。
3. 1
纤维增强硅酸钙板 fiberreinforcedcalciumsilicateboards 以硅质、钙质材料为主要胶结材料，无机矿物纤维或纤维素纤维等纤维为增强材料，经成型、加压
(或非加压)、蒸压养护制成的板材。 3. 2
无石棉硅酸钙板 non-asbetos calcium silicateboards 用非石棉类纤维为增强材料制成的纤维增强硅酸钙板， JC/T564.1—2018 3. 3
砂光sanding 板材在养护硬化后进行表面砂光平整处理的过程。
3. 4
蒸压养护thehighpressuresteamconservation 板材在生产过程中，制成的料坏送入压蒸釜中，经约0.8MPa～1.0MPa、180℃左右的饱和蒸汽作
用，促使激发原料中硅质、钙质材料的活性，促进发生水化反应，而产生强度的过程。 3.5
钙质材料calcareousmaterials 以CaO为主要成分的材料。
3. 6
硅质材料siliceousmaterials 以SiO2为主要成分的材料。
3.7
网纹板texturedsheets 带浮雕模式的板材。
3.8
饱和胶层剪切强度saturatedshearbondperformance 板材在作为墙面砖底板时，通过粘接型胶粘剂将墙面砖与板材粘结在一起，在饱和状态下，胶粘剂
与板材复合界面在受切线方向的应力时单位面积上的最大断裂负荷。
4分类、等级、规格和标记
4.1分类 4.1.1 根据表面处理状态分为原板（代号为YB)、单面砂光板（代号为DB)及双面砂光板（代号为SB）。 4.1.2 根据用途分为三类：
-A类：适用于室外使用，可能承受直接日照、雨淋、雪或霜冻； -B类：适用于长期可能承受热、潮湿和非经常性的霜冻等环境。例如地下设施、湿热交替或室外非直接日照、雨淋、雪、霜冻等环境； C类：适用于室内使用，可能受到热或潮湿，但不会受到霜冻。例如内墙，地板，面砖衬板或底板。
表1给出了平板各类别在普通建筑中的几种典型用途。
表1平板类别及典型用途
用途
类别
外墙面板、复合保温板面板搭接墙面板或围护墙板
A类
外墙面砖的衬板
底层地板
