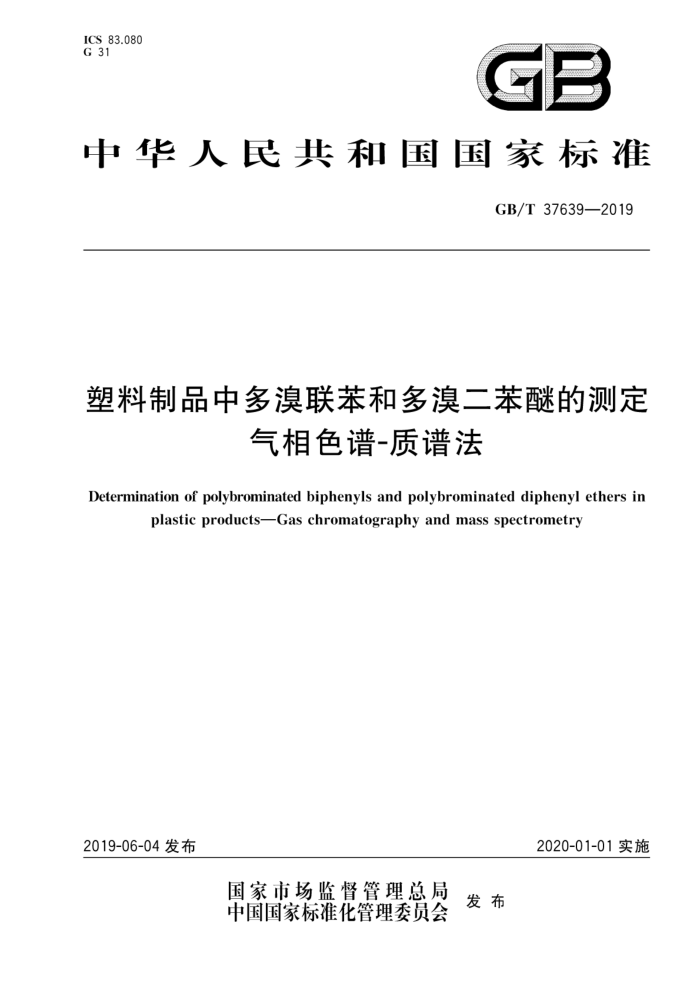

ICS 83.080 G 31
GB
中华人民共和国国家标准
GB/T376392019
塑料制品中多溴联苯和多溴二苯醚的测定
气相色谱-质谱法
Determination of polybrominated biphenyls and polybrominated diphenyl ethers in
plasticproductsGas chromatography and mass spectrometry
2020-01-01实施
2019-06-04发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T37639—2019
目 次
前言 1 范围 2 规范性引用文件 3 原理
试剂和材料 5 仪器和设备 6 样品制备
分析步骤 8 检出限 9 精密度 10 回收率· 11 试验报告附录A（资料性附录） 多溴二苯醚(PBDE)和多溴联苯(PBB)的总离子流色谱分离图附录B（资料性附录） 多溴二苯醚(PBDE)和多溴联苯(PBB)的选择离子流色谱分离图附录C（资料性附录） 多溴联苯和多溴二苯醚化合物定性和定量选择离子
7
5
6 GB/T 37639—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国塑料制品标准化技术委员会（SAC/TC48)归口。 本标准起草单位：北京工商大学、苏州润佳工程塑料股份有限公司、昆山阿基里斯人造皮有限公司、
苏州艾驰博特检测科技有限公司、国家塑料制品质量监督检验中心（北京）。
本标准主要起草人：张敏、胡晶、翁永华、赵建明、王维新、陈倩。
I GB/T 37639—2019
塑料制品中多溴联苯和多溴二苯醚的测定
气相色谱-质谱法
1范围
本标准规定了塑料制品中多漠联苯（polybrominatedbiphenyls，简称PBBs，结构式见图1）和多漠
二苯醚（polybrominateddiphenylethers，PBDEs，结构式见图2）的气相色谱-质谱检测方法。
本标准适用于塑料制品中多溴联苯和多溴二苯醚的测定，
B
Br
图1 多溴联苯的结构
Br
-
图2 多漠二苯醚的结构
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8170数值修约规则与极限数值的表示和判定
3原理
样品用二氯甲烷作为溶剂进行提取，提取液经硅胶小柱净化，浓缩定容后，用气相色谱-质谱仪进行检测。
试剂和材料
4
4.1 1二氯甲烷：色谱纯 4.2 正已烷：色谱纯。 4.3 液氮：工业级。 4.4 多溴联苯（PBBs)标准溶液：质量浓度为10μg/mL。
1 GB/T37639—2019
4.5 5多溴二苯醚（PBDEs)标准溶液：质量浓度5ug/mL。 4.6 硅胶：粒径0.063mm～~0.200mm，使用前于450℃烘烤24h，干燥中冷却，储存于密闭的玻璃瓶中。 4.7 酸化硅胶：将2.24g活化硅胶（4.6)与1.76g浓硫酸混合制得 4.8 甲苯-甲醇（体积比10：1）。 4.9 9甲苯：色谱纯， 4.10甲醇：色谱纯。
5仪器和设备
5.1 1气相色谱-质谱联用仪（GC-MS）。 5.2 2索氏提取装置。 5.3 旋转蒸发器。 5.4 4粉碎机。 5.5 固相萃取装置。 5.6 恒温水浴（温度精度小于1℃）。 5.7 分析天平（精确到0.0001g）。 5.8 密闭微波萃取仪。 5.9 9超声波提取器。 5.10 有机相过滤膜：0.45um过滤膜。
6样品制备
根据制品性质，将样品通过剪裁、破碎或液氮冷冻粉碎等方式制得粒径小于1mm的颗粒。
7分析步骤
7.1提取
提取方式包括以下三种方法： a）索氏提取法：在分析天平上准确称取0.1g样品（精确到1mg），放人滤纸筒内，加人150mL
二氯甲烷溶液，控制水浴温度为60℃土5℃，以2滴/s～3滴/s的速度提取12h以上，提取结束后，对于较干净的样品，或有轻微浑浊，但通过加人甲醇可以改善的样品，则将提取液用旋转蒸发器浓缩并定容到100mL后，直接进行分析；对于颜色较深，杂质较多的样品则将提取液用旋转蒸发器浓缩到较小体积后，按7.2进行净化处理。
b）微波萃取法：准确称取0.5g～2g粉碎后的样品，精确到1mg，放人萃取罐中，准确移取20mL
甲苯-甲醇（见4.8），密封置于微波萃取仪（见5.8）中，在5min中内升温至115℃，保持15min 以上，冷却至室温，将萃取液完全转移，并用萃取溶剂分次洗涤萃取罐，合并以上溶液，用旋转蒸发器将提取液浓缩至2mL～3mL，按7.2进行净化处理。对无法完全转移的萃取液，在保证萃取过程中萃取液不损失的情况下，准确移取2mL样品溶液，按7.2进行净化处理，
c） 超声波提取法：准确称取0.5g（精确至1mg）粉碎后样品于玻璃离心中，加入5.0mL甲苯（见
4.9），超声提取30min后过滤至5.0mL容量瓶中，用甲苯定容。吸取100μL样品提取液，用流动相定容至1.0mL，经0.45um滤膜过滤后待测。本方法一般情况不需净化，若样液杂质过多，可按7.2净化处理。
2 GB/T37639—2019
7.2净化
将硅胶萃取小柱安装在固相萃取装置上，先用15mL1：1的正已烷和二氯甲烷混合溶液对硅胶小柱进行活化，然后将浓缩后的样品提取液转移到硅胶小柱，最后用120mL1：1的正已烷和二氯甲烷混合溶液进行洗脱，收集洗脱溶液，再用旋转蒸发器进行浓缩并用洗脱溶剂定容至100mL。 7.3气相色谱-质谱条件
气相色谱-质谱条件如下： a)t 色谱柱：石英毛细管柱，15mX0.25mm（内径）×0.10μm，或等效的色谱柱； b） 程序升温：100℃保持1min，以8℃/min的速度升温至220℃，保持0.5min，随后以20℃/min
的速度升温至320℃，保持5min； c) 进样方式：脉冲不分流，不分流时间2.0min； d) 进样体积：1uL； e) 进样口温度：280℃； f) 流量及模式：1.8mL/min恒流模式； g) 载气：高纯氨气，纯度≥99.9999%； h) 溶剂延迟：1.5min； i) 四级杆温度：150℃； j) 离子源温度：250℃； k) 电离方式：EI，能量70eV； 1) 质量数范围：100amu~1000amu。
7.4测定
按7.3中的色谱条件配制并初始化气相色谱仪，待仪器达到设定温度后，取1uL不同浓度标准溶液和取预防处理好的样品试液用气相色谱-质谱仪进行测定。根据各个化合物的保留时间和定性特征离子进行定性，根据定量特征选择离子的峰面积进行定量。PBBs和PBDEs混合标准溶液的总离子流色谱图和选择离子色谱图参见附录A和附录B。PBBs和PBDEs化合物的定性和定量选择离子参见附录C。 7.5 5空白试验
随同试样进行空白试验。 7.6 6结果计算
通过线性方程式(1)或其他合适的方程对多溴联苯(PBB)和多溴二苯醚(PBDE)各化合物分别建立校准曲线并确定相应的方程参数α和6，方程见式（1）：
A=aXw+b
......(l )
.........
式中： A- 标准溶液中多漠联苯（PBB)和多漠二苯醚（PBDE)各个化合物的色谱峰面积： w- 标准溶液中多溴联苯（PBB)和多溴二苯醚（PBDE)各个化合物的含量（质量分数），单位为
毫克每千克（mg/kg）；多漠联苯(PBB)和多漠二苯醚(PBDE)中各个化合物校准曲线的斜率；多溴联苯(PB)和多溴二苯醚(PBDEB)中各个化合物校准曲线的截距。
a b 按式（2)计算未知样品中各组分的含量（质量分数）：
3 GB/T 37639—2019
w;=[(A,-A。-b)×V]/(aXm)
..(2)
式中： w;
样品中多溴联苯（PBB)和多溴二苯醚（PBDE)各个化合物的含量（质量分数），单位为毫克每千克（mg/kg）；
A 样品中多溴联苯(PBB)和多溴二苯醚(PBDE)各个化合物的色谱峰面积； A。 空白样品的色谱峰面积； V
样品最终定容体积，单位为毫升（mL）；样品质量，单位为克（g）。
-
m 取两次平行测定的算术平均值，按GB/T8170修约至整数为测定结果。
8检出限
化合物PBB-9、PBB-10、BDE-183、BDE-198、BDE-206和BDE-209的检出限为3.3Pg（绝对进样量），其余化合物的检出限为0.33pg。
9 精密度
在同一实验室，由同一操作者使用相同设备，按相同的测试方法，并在短时间内对同一被测对象相
互独立进行的测试获得的两次独立测试结果的绝对差值不大于这两个测定值的算数平均值的10%。
10 回收率
样品加标的回收率应为80%120%。
11 试验报告
试验报告应包括以下内容： a) 本标准的名称及编号； b) 样品的详细说明； c) 实验室名称，进行检验和/或校准的地点（如果与实验室的地址不同）； d) 单个测试结果和平均值； e) 与本标准规定的分析步骤的差异； f) 试验中出现的异常现象； g) 试验日期。
4 GB/T37639—2019
附录A （资料性附录）
多溴二苯醚（PBDE）和多溴联苯（PBB)的总离子流色谱分离图
多溴二苯醚(PBDE)和多溴联苯(PBB)的总离子流色谱分离图见图A.1。
NO医的ir的N所 ESEOE
13
12 10 l 11
14
15 16 .17
8 50
.18
m!
10 12 14 16 18 20 22 时间/min
-
2
4
6
8
说明： 1 PBB-1(2-溴联苯）； 2 PBB-2（4，4"-二溴联苯）； 3 PBB-3(2,4,6-三漠联苯）； 4 BDE-028(2,4，4'-三溴二苯醚）； 5 PBB-4(2，2"，5，5"-四漠联苯）； 6 PBB-5（2，2"，4，5'，6-五浪联苯）； 7- BDE-047(2,2'，4，4"-四溴二苯醚）； 8 BDE-100(2,2"，4，4"，6-五溴二苯醚）； 9 BDE-099（2,2”，4，4”，5-五澳二苯醚）； 10 PBB-6（2,2'，4，4"，5,5'-六溴联苯）； 11- BDE-154(2,2'，4，4'，5,6"-六澳二苯醚）； 12- BDE-153(2,2',4,4,5,5'-六溴二苯醚）； 13- BDE-183(22',3，4,4,5',6-七溴二苯醚）； 14- BDE-198(2,2,3,3',4',5,5',6-八溴二苯醚); 15- BPP-9(2,2",3,3",4,4",5,5",6-九溴联苯)； 16- BDE-206(2,2',3,3'，44',5,5',6-九溴二苯醚)； 17- PBB-10（十溴联苯）； 18- BDE-209(2,2',3,3”，4,4,5,5',6,6*-十溴二苯醚）。
图A.1 多溴二苯醚（PBDE)和多溴联苯(PBB)的总离子流色谱分离图
