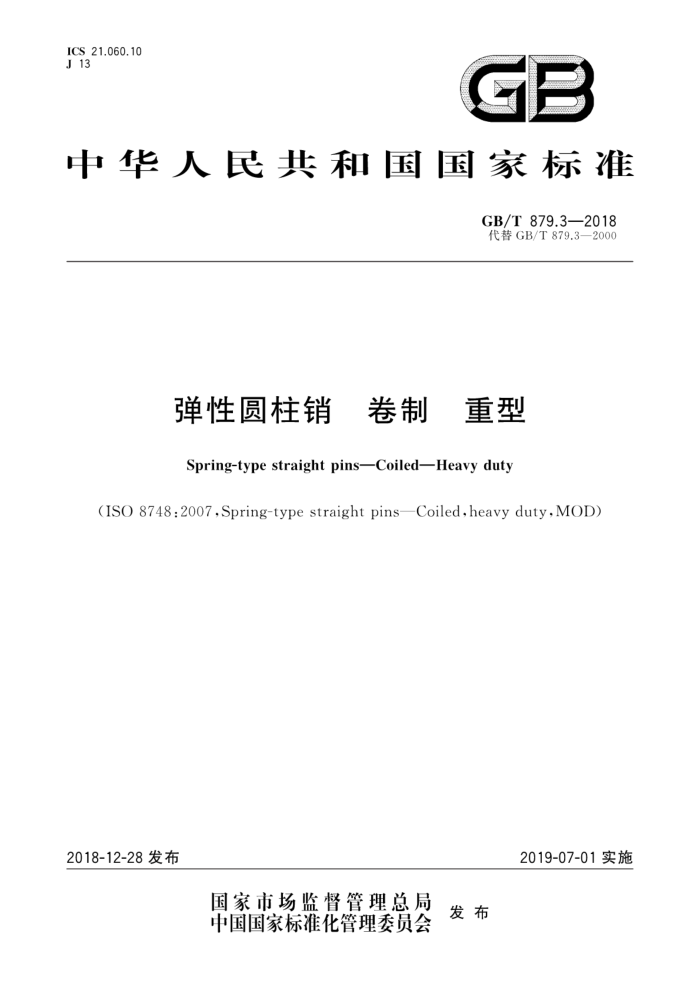

ICS 21.060.10
GB
J 13
中华人民共和国国家标准
GB/T879.3—2018 代替GB/T879.3—2000
弹性圆柱销 卷制 重型
Spring-typestraightpinsCoiledHeavyduty
(ISO 8748:2007,Spring-type straight pins—Coiled,heavy duty,MOD)
2019-07-01实施
2018-12-28发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 中华人民共 和 国
国家标准弹性圆柱销 卷制 重型
GB/T 879.3—2018
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2019年1月第一版
*
书号：155066·1-61578
版权专有 侵权必究 GB/T 879.3—2018
前言
GB/T879《弹性圆柱销》包括5个部分：
GB/T 879.1 弹性圆柱销 直槽 重型； GB/T 879.2 弹性圆柱销 直槽 轻型； GB/T 879.3 弹性圆柱销 卷制 重型； GB/T 879.4 弹性圆柱销 卷制 标准型； GB/T 879.5 弹性圆柱销 卷制 轻型。
本部分为GB/T879的第3部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T879.3一2000《弹性圆柱销 卷制 重型》，与GB/T879.3一2000相比，主要技术
变化如下：
变更公称直径尺寸代号（见第1章、图1、表1）；对钢、马氏体不锈钢弹性销，增加对硬度试验的规定（见表2)；对钢弹性销，增加非电解锌片涂层技术要求按GB/T5267.2（见表2）；对不锈钢弹性销，增加钝化处理技术要求按GB/T5267.4（见表2）。
本部分使用重新起草法修改采用ISO8748：2007《弹性圆柱销 卷制重型》。 与ISO8748：2007的技术性差异及其原因如下：
在规范性引用文件中，用我国标准代替国际标准（见第2章），增加引用GB/T5267.2（见表2）、 GB/T5267.4（见表2）、GB/T11376（见表2）、GB/T15519（见表2）、GB/T90.2（见表2）和 GB/T1237（见6.1），以符合我国紧固件基础标准；将表1中说明性文字修改为表的注“注：阶梯实线间为优选长度范围。”（见表1），与其他现行国标一致；一对钢弹性销，增加非电解锌片涂层技术要求按GB/T5267.2（见表2），以符合钢弹性销表面防
腐要求；一对不锈钢弹性销，增加钝化处理技术要求按GB/T5267.4（见表2），以符合不锈钢弹性销表面
防腐要求；增加“如需其他技术要求或表面处理，应由供需协议”（见表2），以扩大产品的使用范围：增加包装技术要求（见表2），以符合我国紧固件基础标准；表2中增加角注“当采用电镀或磷化处理时，氢脆不可避免，应立即采取驱氢处理（见 GB/T5267.1）。”以符合GB/T5276.1的规定（见表2）；修改标记示例为简化标记示例（见6.2），以符合GB/T1237的规定。
-
本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。 本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：上海球明标准件有限公司、安徽省宁国市东波紧固件有限公司、机械工业通
用零部件产品质量监督检测中心。
本部分由全国紧固件标准化技术委员会负责解释。 本部分所代替标准的历次版本发布情况为：
GB/T 879.3—2000。
I GB/T 879.3—2018
弹性圆柱销 卷制重型
1范围
GB/T879的本部分规定了卷制、重型弹性圆柱销的型式尺寸、应用、技术条件和标记，本部分适用于公称直径d，=1.5mm～20mm、材料为钢、奥氏体和马氏体不锈钢、卷制并承受重
载的弹性圆柱销。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T 90.1 紧固件验收检查（GB/T90.1—2002，idtISO3269:2000） GB/T 90.2 紧固件标志与包装 GB/T 1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986） GB/T 1800.2 产品几何技术规范（GPS)极限与配合第2部分：标准公差等级和孔、轴极限偏差
表(GB/T1800.2—2009,ISO286-2:1988,MOD)
GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法（GB/T4340.1—2009，ISO6507- 1:2005,MOD)
GB/T 5267.1 紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，IDT） GB/T 5267.2 紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT） GB/T 5267.4 紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4—2009，ISO16048:2003，IDT) GB/T 11376 金属的磷酸盐转化膜（GB/T11376—1997，eqvISO9717：1990） GB/T 13683 销 剪切试验方法（GB/T13683—1992，eqvISO8749：1986) GB/T 15519 化学转化膜钢铁黑色氧化膜规范和试验方法（GB/T15519一2002，ISO11408：
1999,MOD)
3型式尺寸
销的型式与尺寸见图1和表1。
：两端挤压倒角。
图1
1 GB/T 879.3—2018
表1尺寸
单位为毫米
1.5 2 2.5 3 3.5 4 5 5 8 10 12 14 16 20
公称
装配前 max 1.71 2.21 2.73 3.25 3.79 4.30 5.35
6.40 8.55 10.65 12.75 14.85 16.9 21.0
d1
min 1.61 2.11 2.62 3.12 3.64 4.15 5.15 6.18 8.25 10.30 12.35 14.40 16.4 20.4
d, 装配前 max 1.4 1.9 2.4 2.9 3.4 3.9 4.85 5.85 7.8 9.75 11.7 13.6 15.6 19.6
~ 0.5 0.7 0.7 0.9 1 1.1 1.3 1.5 2 2.5 3 3.5
4.5
a
7
0.17 0.22 0.28 0.33 0.39 0.45 0.56 0.67 0.9 1.1 1.3 1.6 1.8 2.2 1.9 3.5 5.5 7.6 10 13.5 20 30 53 84 120 165 210 340 1.45 2.5 3.8 5.7 7.6 10 15.5 23 41 64 91
最小剪切载荷 (双面剪切)/kN
1
公称 min max 4 3.75 4.25 5 4.75 5.25 6 5.75 6.25 8 7.75 8.25 10 9.75 10.25 12 11.5 12.5 14 13.5 14.5 16 15.5 16.5 18 17.5 18.5 20 19.5 20.5 22 21.5 22.5 24 23.5 24.5 26 25.5 26.5 28 27.5 28.5 30 29.5 30.5 32 31.5 32.5 35 34.5 35.5 40 39.5 40.5 45 44.5 45.5 50 49.5 50.5 55 54.25 55.75 60 59.25 60.75 65 64.25 65.75 70 69.25 70.75 75 74.25 75.75 80 79.25 80.75 85 84.25 85.75 90 89.25 90.75 95 94.25 95.75 100 99.25 100.75 120 119.25 120.75 140 139.25 140.75 160 159.25 160.75 180 179.25 180.75 200 199.25 200.75
注：阶梯实线间为优选长度范围适用于钢和马氏体不锈钢产品。 适用于奥氏体不锈钢产品。 公称长度大于200mm，按20mm递增。
2 GB/T 879.3—2018
4 应用
销孔的公称直径应等于弹性销的公称直径d，，公差带按GB/T1800.2规定为H12。
技术条件和引用标准
5
技术条件和引用标准见表2。
表2 技术条件和引用标准
奥氏体不锈钢
马氏体不锈钢
钢
St(由制造者任选)
A 化学成分/%
c
d,>12mm 也可选用 C≥0.38 Mn≥0.70 Si≥0.20 Cr≥0.80 V≥0.15 P≤0.035 S≤0.04
所有直径
C≥0.15 Mn≤1.00 Si≤1.00 Cr:11.5~14 Ni≤1.00 P≤0.04 S≤0.03 火并回火硬度： 460HV~560HV
C≤0.15 Mn≤2.00 Si≤1.50 Cr:16~20 Ni:6~12 P≤0.045 S≤0.03 Mo≤0.8 冷加工
C≥0.64 Mn≥0.60 Si ≥0.15 Crb P≤0.04 S≤0.05
材料：
淬火并回火硬度： 420HV~545HV
不经处理；氧化技术要求按GB/T15519；磷化技术要求按GB/T11376； 简单处理；电镀技术要求按GB/T5267.1； 钝化处理技术要求按GB/T5267.4 非电解锌片涂层技术要求按 GB/T 5267.2 如需其他技术要求或表面处理，应由供需协议；所有公差仅适用于涂、镀前的公差不得有不规则的和有害的缺陷；销的任何部位不得有毛刺
表面处理。
表面缺陷
剪切试验验收及包装其他材料由供需双方协议；硬度试验按GB/T4340.1规定。 bCr的使用，可由制造者任选。
GB/T 13683 GB/T 90.1,GB/T 90.2
当采用电镀或磷化处理时，氢脆不可避免，应立即采取驱氢处理（见GB/T5267.1） 868/
GB/T 879.3—2018
6标记
6.1标记方法
标记方法按GB/T1237规定。 6.2 标记示例
公称直径d，=6mm、公称长度l=30mm、材料为钢（St）、热处理硬度为420HV～545HV、表面不经处理、卷制、重型弹性圆柱销的标记：
销GB/T879.36X30
公称直径d，=6mm、公称长度l=30mm、材料为奥氏体不锈钢（A）、不经热处理、表面简单处理、 卷制、重型弹性圆柱销的标记：
销 GB/T 879.3 6X30-A
