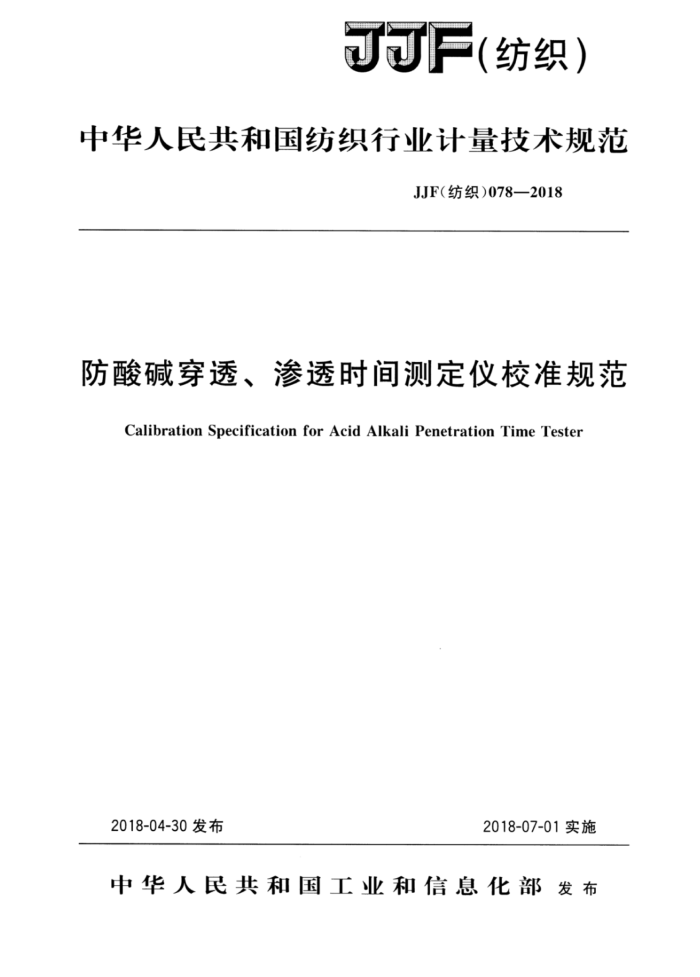

JJF 纺织)
中华人民共和国纺织行业计量技术规范
JJF（纺织）078—2018
防酸碱穿透、渗透时间测定仪校准规范
Calibration Specification for Acid Alkali Penetration Time Tester
2018-04-30 发布
2018-07-01实施
中华人民共和国工业和信息化部发布 JJF（纺织)078—2018
防酸碱穿透、渗透时间测定
仪校准规范
JJF（纺织）078一2018
CalibrationSpecificationforAcid
AlkaliPenetrationTimeTester
归口单位：纺织计量技术委员会
主要起草单位：泰州市计量测试院
参加起草单位：常熟市清华电子有限公司
纺织工业科学技术发展中心
本规范委托纺织计量技术委员会负责解释 JJF（纺织)078—2018
本规范主要起草人：
陈蓝生 (泰州市计量测试院) 李波 (泰州市计量测试院)
参加起草人：
龚文清（常熟市清华电子有限公司）
华志超（泰州市计量测试院）韩 忠（泰州市计量测试院）王国建 （纺织工业科学技术发展中心） JJF(纺织)078—2018
目
录
引言 1 范围·
（I） (1) (1 ) (1 ) (1) (2) (3) (3) (3) (3) (4) (4) (4) (5) (5) (6) (7)
引用文件 3 术语· 4 概述· 5 通用要求·
2
计量特性… 校准条件.
6 7 7. 1 环境条件 7.2标准器及其他设备 8校准项目及校准方法. 8.1校准项目· 8.2 校准方法 9 校准结果表达 10复校时间间隔附录A防酸碱穿透、渗透时间测定仪校准记录表附录B计时示值误差的测量不确定度评定（示例）
++
I JJF(纺织)078—2018
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1001一2011《通用计量术语及定义》规定的规则编写。
本规范参考了GB24540一2009《防护服装酸碱类化学品防护服》附录A中有关试验仪器的相关技术要求、技术指标及检验方法
本规范为首次发布。
ⅡI JJF(纺织)078—2018
防酸碱穿透、渗透时间测定仪校准规范
1范围
本规范规定了织物类防护服防酸碱穿透时间测试仪、电子式防酸碱渗透时间测定仪的计量特性和校准方法，适用于织物类防护服防酸碱穿透时间测试仪、电子式防酸碱渗透时间测定仪的校准。其他类似防酸、防碱类穿透、渗透设备的校准可参照本规范
2引用文件
本规范引用下列文件： GB24540—一2009防护服装酸碱类化学品防护服附录A 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语 3.1穿透piercethrough
化学品从织物的孔隙、接缝、针孔或瑕疵透过服装材料的过程。 3.2渗透permeability
化学品分子透过防护服的过程，包括化学品分子被服装材料吸附、在服装材料内的扩散以及从服装材料另一面的解吸附过程 3.3穿透时间/渗透时间piercethroughtime/permeabilitytime
化学品完成穿透或渗透过程所需要的时间。 3.4电极有效区域electrodeeffectiveregion
电极某区域内任意两点间电阻为接通状态，则该区域称为电极有效区域，该区域以长乘以宽表示。 4 概述
织物类防护服防酸碱穿透时间测试仪、电子式防酸碱渗透时间测定仪是利用电导法和自动计时装置测试织物酸类或碱类化学品防护服的穿透/渗透时间，一般分为上电极片、下电极片、试验箱体和控制面板等几部分。试样放置在上下电极片之间，导电丝与上极片连通，同时与试样上表面接触，当发生接通现象时，电路导通，计时停止，其基本结构如图1所示，工作原理如图2所示。
1 JJF(纺织）078—2018
上电极板
下电极板
计时显示部分
计时开关
电源开关
工作箱体
图1 防护服防酸碱穿透、渗透时间测定仪基本结构
电压发生器通断判断器
上电极
下电极
计时显示部分
图2 防护服防酸碱穿透、渗透时间测定仪工作原理
5通用要求 5.1外观
仪器外观应无明显影响计量性能的缺陷，应在适当位置装有铭牌，铭牌上注明仪器型号、规格、制造厂、产品编号及出厂日期等，具备开始、停止按键。 5.2显示功能
仪器各操作及指示装置、各种功能正常，计时设备的显示无断码、缺划等。 5.3电气安全
仪器的相应位置应具备接地标识和接地端子，源相线与机壳导电部位的绝缘电阻
2 JJF（纺织)078—2018
≥5MQ，电源地线对机壳电阻<12。 6计量特性 6.1计时时间误差 6.1.1穿透时间计时误差
计时范围：（0～99.99）S，分辨力：0.01S，MPE：士3s；计时范围：（0～99.9）S，分辨力：0.1S，MPE：士3s；计时范围：（0～99）S，分辨力：1s，MPE：士5s；计时范围：（0～99.99）min，分辨力：0.01min，MPE：士10s。
6.1.2渗透时间计时误差
计时范围：（0～99.99）min，分辨力：0.01min，MPE：士10s；计时范围：（0～99.99）h，分辨力：0.01h，MPE：士5min；计时范围：（0～99.99）h，分辨力：1s，MPE：±2min。
6.2多通道计时一致性
当存在多通道计时时，其多通道计时一致性应满足相应的计时最大允许误差值的绝对值。 6.3电极有效尺寸
上电极板100mm×100mm，下电极板100mm×100mm，MPE：±2mm。 6.4电极检测灵敏度
在上下电极间接人可调电阻，当该电阻值触发主机计时停止时，该电阻值称为电极检测灵敏度值，应为5.02，MPE：士0.12。 7校准条件 7.1环境条件
环境温度：常温；环境湿度：≤85%RH；电源电压：AC（220士10）V。
7.2标准器及其他设备
标准器及其他设备见表1。
表1标准器及其他设备
序号 1 电子秒表或其他
名称
数量 1
技术指标
量程（0.01s~24h)，MPE：±0.10s
时间标准装置
2 3 4
钢直尺绝缘电阻表数字万用表
量程（0~150）mm，MPE：±0.1mm 量程（0～500）MQ、测试电压500V，10级
1 1 1
电阻挡0.5级
