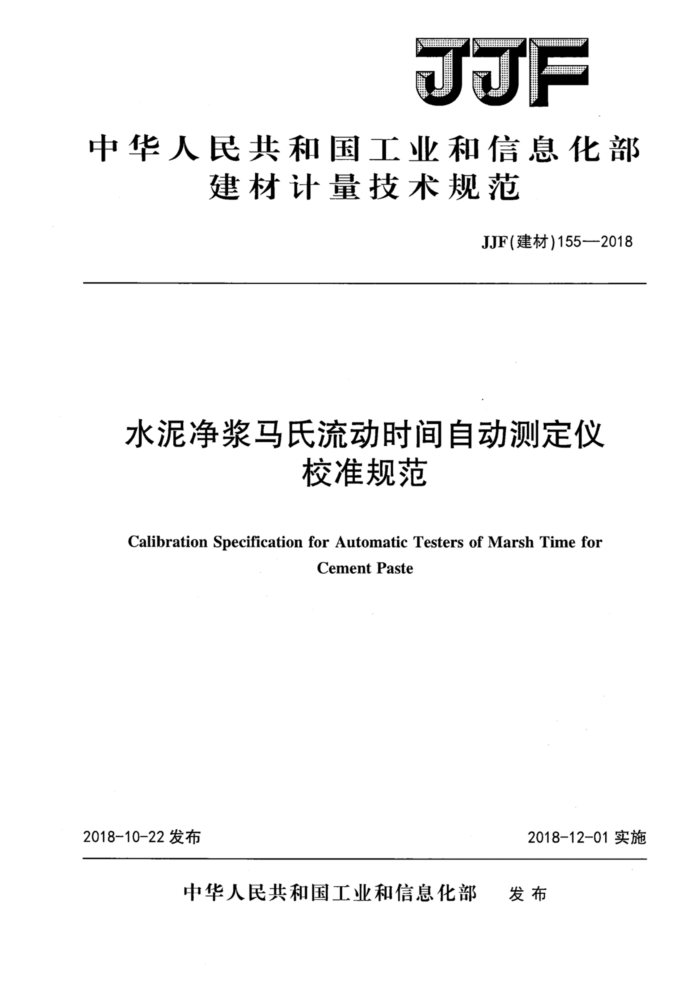

JJF
中华人民共和国工业和信息化部
建材计量技术规范
JJF(建材)155—2018
水泥净浆马氏流动时间自动测定仪
校准规范
Calibration Specification for Automatic Testers of MarshTimefor
CementPaste
2018-10-22发布
2018-12-01实施
中华人民共和国工业和信息化部 发布 JJF(建材)155—2018
水泥净浆马氏流动时间自动测定仪
校准规范
JJF(建材)155—2018
Calibration SpecificationforAutomatic Testers of
Marsh Time for Cement Paste
归口单位：中国建筑材料联合会主要起草单位：中国建筑材料科学研究总院有限公司
河北科析仪器设备有限公司
主要起草单位：辽宁省计量科学研究院、山东省计量科学研究院、 甘肃省计量研究院、重庆计量科学研究院、陕西省计量科学研究院、河北省计量科学研究院、河南省计量科学研究院、湖北省计量测试技术研究院、巴音郭楞蒙古自治州产品质量检验所、泊头市恒瑞建设工程检验检测有限公司
本标准委托全国建材计量技术委员会负责解释 JJF(建材)155—2018
本规范主要起草人：
肖忠明（中国建筑材料科学研究总院有限公司）
参加起草人：
郭俊萍（中国建筑材料科学研究总院有限公司）王文茹（河北科析仪器设备有限公司）王欣荣（泊头市恒瑞建设工程检验检测有限公司） JJF(建材)155—2018
目 次
(I) (1) (1) (1) (2) .. (2)
引言 1 范围. 2引用文件. 3概述... 4计量特性， 4.1马氏筒机械尺寸. 4.2下料管机械尺寸. 4.3计时器示值误差 4.4马氏流动时间测量重复性 5校准条件.. 5.1环境要求. 5.2校准用标准器 6校准项目和校准方法 6.1马氏筒机械尺寸. 6.2下料管机械尺寸. 6.3 计时器示值误差. 6.4马氏流动时间测量重复性 7校准结果， 7. 1 计时器示值误差的计算 7.2马氏流动时间测量重复性的计算. 8校准结果表达 9 复校时间间隔. 附录A 原始记录格式附录B 校准证书内页格式附录C马氏筒机械尺寸测量不确定度分析实例附录D 下料管机械尺寸测量不确定度分析实例附录E计时器示值误差测量不确定度分析实例附录F马氏流动时间测量重复性测量不确定度分析实例
(2) (2) (2) (2) (2) (2) (2) (2) .. (2)
(2) (2) (3) (3) (3) (3) (3) (4) .. (5)
..
.
(6) (9) (12) (15) JJF(建材)155—2018
引言
本规范依据JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础。
本规范依据JC/T1083一2008《水泥与减水剂相容试验方法》对马氏筒的规定以及马氏流动时间自动测定仪的技术特点而制定。
本规范为首次发布。
II JJF(建材)155—2018
水泥净浆马氏流动时间自动测定仪校准规范
1范围
本规范适用于测定水泥与减水剂相容性的水泥净浆马氏流动时间自动测定仪（以下简称马氏时间测定仪）的校准。 2引用文件
本规范引用下列文件： GB/T21389一2008游标、带表、数显卡尺 GB/T21390一2008游标、数显、带表高度卡尺 GB/T22773—2008机械秒表 JC/T1083一2008水泥与减水剂相容性试验方法凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，
其最新版本（包括所有的修改单)适用于本规范。 3概述
马氏时间测定仪是用于测定水泥与减水剂相容性的试验仪器。马氏筒法是测定水泥与减水剂相容性的试验方法，用水泥浆体通过马氏筒注入烧杯达到200mL的时间表征水泥和外加剂在一定水灰比条件下的流变性。
马氏时间自动测定仪由马氏筒、锁浆装置、浆面定位装置、电磁阀和计时器组成，示意图见图1。
日
-
h
3
一马氏筒；电磁阀：一锁浆装置；
浆面定位装置：电源开关：一计时器。
2
5- 6-
3
图1 马氏时间自动测定仪示意图
1 JJF（建材)155—2018
4计量特性要求 4.1马氏筒机械尺寸
上口内径（91±1）mm、锥高（175土1)mm。 4.2下料管机械尺寸
内径（7.0±0.1)mm，长度（30.0±0.5)mm。 4.3计时器示值误差
小于0.5s/min。 4.4马氏流动时间测量重复性
以3次测量的标准差表示，小于1.50s。
5校准条件 5.1环境条件
温度：(20±2)℃。 湿度：不低于50%RH。 马氏筒内壁光滑、电磁阀开关灵活、无漏浆现象。
5.2校准用标准器 5.2.1符合GB/T21389一2008的游标卡尺，量程不小于150mm，分度值0.02mm。 5.2.2符合GB/T21390一2008的高度尺，量程不小于400mm，分度值0.02mm。 5.2.3符合GB/T22773一2008的机械秒表，量程900s，分度值0.1s。 5.2.4符合JC/T1083—2008附录A的基准减水剂。 6校准项目和校准方法 6.1马氏筒机械尺寸
用游标卡尺测量马氏筒上口内径，用高度卡尺测量马氏筒锥高。在相互垂直方向各测定两次，以两次结果的算术平均值为最终结果，结果保留至0.1mm。 6.2下料管机械尺寸
将下料管从马氏筒上卸下，用游标卡尺测量下料管内径和长度，在相互垂直方向各测定两次，以两次结果的算术平均值为最终结果，结果保留至0.01mm。 6.3计时器示值误差
将马氏时间测定仪的工作开关打到工作位置，使马氏时间测定仪处于工作状态，同时按下秒表开始计时。当计时器显示1min时，停止秒表计时，计算两者的时间差。重复测量三次。以三次时间差的算术平均值为最终结果，精确至0.1s。 6.4马氏流动时间测量重复性
按照JC/T1083一2008的规定进行初始马氏流动时间的测量。 测量用水泥净浆用材料及组成：符合JC/T1083一2008附录A的基准减水剂，掺量1%；
水泥任选，但应过0.9mm方孔筛并混合均匀，且与1%的基准减水剂拌合的净浆初始马氏流动时间小于40S。 2 JJF（建材)155——2018
测量时，应保持环境的稳定，并在最短的时间内完成三个新拌净浆样品的拌合和马氏流动时间的测量。
以3次测量的标准差表示马氏流动时间测量重复性，结果保留至0.01S。 7结果计算 7.1计时器示值误差的计算
计时器示值误差按公式（1）计算：
At=t-t,
(1)
式中： At一计时器示值误差，s; t一一计时器显示时间，60s；
一秒表显示时间，S。
fy
7.2马氏流动时间测量重复性的计算
马氏流动时间测量重复性按公式（2)计算：
E (t, -t.)
(2)
S=
2
式中： S一一重复测量3次的标准差，S； t一一单次测量的马氏流动时间，S； to——3次测量的平均值，s。
8校准结果表达
经校准的马氏流动时间测定仪出具校准证书，证书中应给出以下信息：证书的唯一性标识；送校单位的名称和地址；马氏流动时间测定仪的描述和明确标识；校准依据的技术规范的标识：测量结果和测量结果的不确定度：校准环境以及本次校准所用测量标准的溯源性及有效性等说明信息。
复校时间间隔马氏流动时间测定仪的复校时间间隔可根据具体使用情况由用户确定，建议复校时间
9
间隔最长不超过1年。
3
