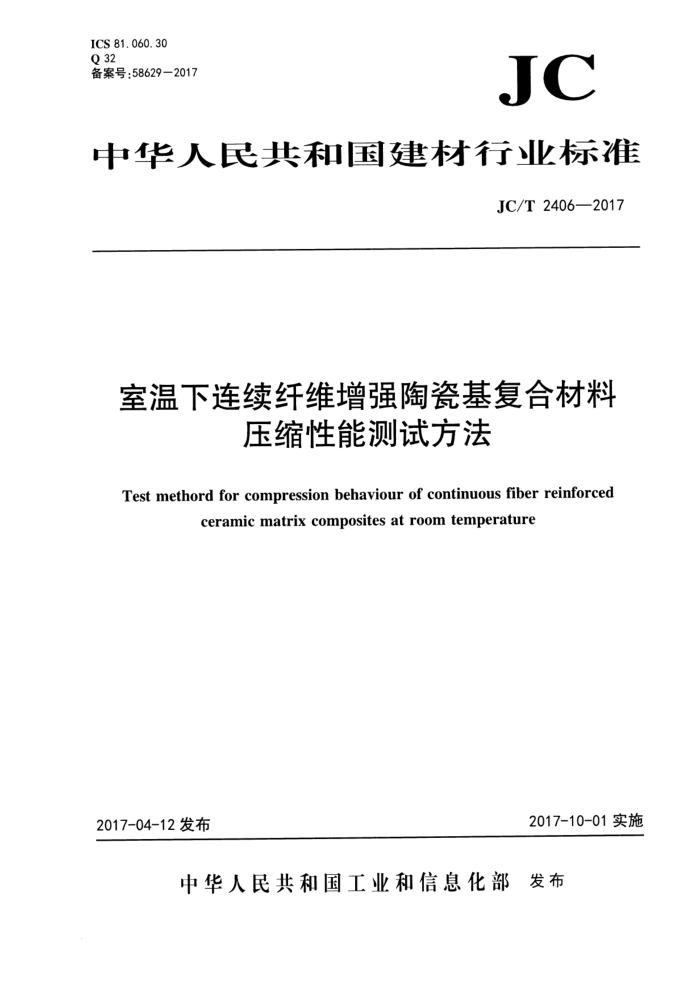

ICS 81.060.30 Q 32 备案号：58629—2017
JC
中华人民共和国建材行业标准
JC/T 2406—2017
室温下连续纤维增强陶瓷基复合材料
压缩性能测试方法
Test methord for compression behaviour of continuous fiber reinforced
ceramic matrix composites at room temperature
2017-10-01实施
2017-04-12发布
中华人民共和国工业和信息化部发布 JC/T2406—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准修改采用IS020504:2006Fineceramics（advancedceramics，advancedtechnical
ceramics)-Test method for compressivebehaviour of continuous fibre-reinforced composites at room temperature
本标准与IS020504:2006的技术性差异及其原因如下：
简化了第1章的陈述并删除附注；一关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：
-
用GB/T16825.1代替了ISO7500-1；
1
2） 用GB/T12160代替了ISO9513； 3） 删除了ISO3611、IS014126标准的引用： 4)增加了GB/T8170、GB/T17991、GB/T21389和JJG623。 一删除了部分术语与定义：一对试样尺寸进行了明确的规定，去除试样类型中的类型一、三、四、五；一删除了附录。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会(SAC/TC194)归口。 本标准起草单位：山东工业陶瓷研究设计院有限公司、中国建材检验认证集团股份有限公司、中材
高新材料股份有限公司、淄博高新技术产业开发区先进陶瓷研究院。
本标准主要起草人：夏卫亮、周明霞、吴萍、吕艳红、李伶、万德田、李海舰、陈常祝。 本标准为首次发布。
I JC/T2406—2017
室温下连续纤维增强陶瓷基复合材料压缩性能测试方法
1范围
本标准规定了室温下连续纤维增强陶瓷基复合材料压缩性能测试方法的术语和定义、原理、仪器，试样、试验条件、试验步骤、试验结果及数据处理和检测报告的要求。
本标准适用于连续纤维增强陶瓷基复合材料压缩性能的测定，非连续纤维增强陶瓷基复合材料也可参照本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T8170数值修约规则与极限数值的表示和判定 GB/T12160 单轴试验用引伸计的标定 GB/T16825.1静力单轴试验机的检验 第1部分：拉力和(或）压力试验机测力系统的检验与校准 GB/T17991 精细陶瓷术语 GB/T21389 游标、带表和数显卡尺 JJG623电阻应变仪检定规程
3术语和定义
GB/T17991界定的以及下列术语和定义适用于本文件。
3. 1
标距长度 initialgaugelength 测试前试样参考点之间的长度值。
3. 2
初始横截面积 initial cross-sectional area 测试前试样的横截面积。
3. 3
纵向形变 Elongitudinaldeformation 压缩应力作用引起标距长度的改变，
3. 4
压缩应变 comptessive strain 压缩应力作用引起标距长度的变化率。
3. 5
压缩载荷 compressive load 施加在轴向方向的压力值。
I JC/T2406—2017 3. 6
最大压缩载荷 ultimatecompressiveload 试样破坏时的压力值。
3.7
压缩弹性模量 elasticmodulus 弹性形变区域内应力与应变的比值。
4原理
以规定的速率对试样施加载荷，在整个过程中测量施加在试样上的载荷和标距的变化，通过试样的尺寸计算压缩强度、压缩弹性模量、泊松比以及应力与应变的关系。
5仪器
5.1试验机
压力试验机应符合GB/T16825.1的规定。 5.2应变仪
应变仪应符合JJG623的规定。精度级别≤10μe，温度飘逸≤0.3%，量程≥6000μm。 5.3引伸计
引伸计应符合GB/T12160的规定。引伸计精度级别≤20μum，标距范围≥10mm。 5.4游标卡尺
游标卡尺应符合GB/T21389的规定。
6试样
6.1试样形状及尺寸
d
图1 试样形状
2 JC/T2406—2017
单位为毫米
表1试样尺寸
公差 ± 0. 5 ±0. 2 -
试样参数 25 10 0. 05 0. 05
项目试样长度1
柱形直径d或方截面边长d、d2
平行度垂直度
6.2试样制备 6.2.1测试样品应从整板上切下，试样的取位区应距板材边缘8mm10mm，且避开气泡、褶皱、分层、 孔洞等明显缺陷。 6.2.2试样取样位置的纤维铺层方向一般应在实验报告中注明。 6.2.3连续纤维增强复合材料一般为各向异性，应该按照各向异性材料的主要方向（轴向、经向、法向等)切割试样，且严格保证纤维方向和铺层方向与实验要求相符。 6.2.4机械加工过程中应避免造成试样损坏。 6.3试样数量
每组有效试样数量不少于5块。 6.4试样处理 6.4.1试验前，试样需在（110土5)℃的烘箱中进行烘干至恒重，即试样烘干间隔1h两次称量之差小于其前一次的0.1%视为恒重。 6.4.2若测量弹性模量及泊松比，需连接引伸计或粘贴应变片，应变片应该沿着受力方向粘贴在试样高度方向的中心位置。
7试验条件
7.1试验环境条件
温度：(23±2)℃；相对湿度：(50±10)%。 7. 2 2加载模式和速率
加载模式选择位移控制。加载速度控制在0.1mm/min~1mm/min。
8试验步骤 8.1 试样尺寸测量
用游标卡尺测量试样标距段任意3处的横截面边长或直径并记录数据，取各自算术平均值。 8.2测试过程 8.2.1在试验机上安装压缩夹具，并进行校准。
