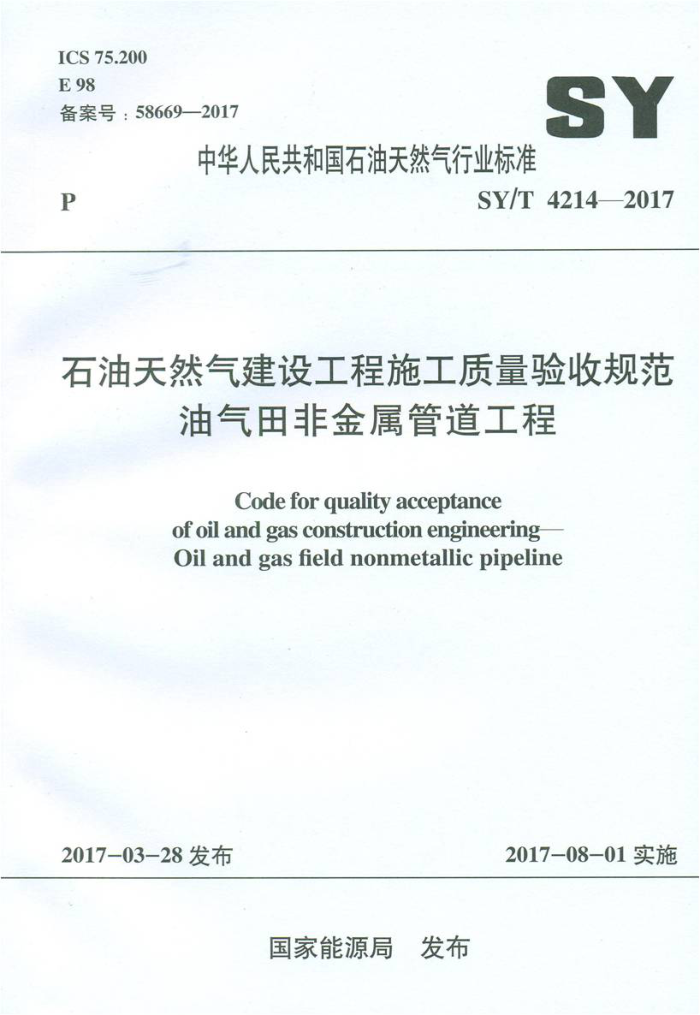

ICS75.200 E98 备案号：58669—2017
SY
中华人民共和国石油天然气行业标准
SY/T 42142017
P
石油天然气建设工程施工质量验收规范
油气田非金属管道工程
Codeforqualityacceptance
of oil and gas construction engineering Oil and gasfield nonmetallicpipeline
2017-03-28发布
2017-08-01实施
国家能源局 发布 前言
根据《国家能源局关于下达2015年能源领域行业标准制（修）订计划的通知》（国能科技【2015】283号）的要求，本规范编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，编制本规范
本规范共分16章和4个附录，主要内容包括：总则，术语，基本规定，材料检查验收与储存，管道下料与加工，热塑性塑料管道安装，高压玻璃纤维管道安装，塑料合金防腐蚀复合管道安装，钢骨架聚乙烯塑料复合管道安装，钢骨架增强塑料复合连续管道和柔性复合高压输送管道安装，站内工艺管道安装，管道支吊架及附件安装，管道保温及补口，管沟开挖、 下沟及回填，管道系统试压及吹扫，交工验收等。
本规范由国家能源局负责管理，由石油工程建设专业标准化委员会负责日常管理，由石油天然气长庆工程质量监督站负责具体技术内容的解释。执行过程中如有意见或建议，请寄送石油天然气长庆工程质量监督站（地址：陕西省西安市未央区凤和路长庆工程质量监督站，邮编：710021），以供今后修订时参考。
本规范主编单位：石油天然气长庆工程质量监督站本规范参编单位：中国石油集团石油管工程技术研究院
吉林油田分公司基建工程处
本规范主要起草人员：裴润有梁桂海毛升好周生来
邓军高武李厚补杨林兵吴永峰唐勇 温国志常亮盖晓鹏 孙永忠 叶小黄张涛樊宁军 张晓鹏 梁鹏 苏大超 谷晓鹏 虞雪峰
本规范主要审查人员：杨春明 郑玉刚 赵洪元 姜俊荣
姚钟梁 霍福磊 程梦 祁哲屈涛董 巍 杨拥军
目 次
总则术语基本规定材料检查验收与储存 4.1 一般规定 4.2 管道组成件的验收 4.3其他材料的检查验收 4.4 储存与运输管道下料与加工 5.1 一般规定 5.2主控项目 5.3 一般项目热塑性塑料管道安装 6.1 一般规定 6.2 主控项目 6.3 一般项目高压玻璃纤维管道安装 7.1 一般规定 7.2 主控项目 7.3 一般项目塑料合金防腐蚀复合管道安装 8.1 一般规定 8.2主控项目
2 3
1
?
10 10 10 10 11 11 12 12 14 14 14 15 16 16 16 17 18
般项目
3.3
钢骨架聚乙烯塑料复合管道安装 63 65 84 85 86 87 119
附录B检验工程质量使用的器具附录C检验批质量验收记录附录D非金属管道工程施工质量控制资料标准用词说明· 引用标准名录. 附．条文说明. 参考文献·
18 18 19
9.1 一般规定 9.2 主控项目 9.3 -般项目 10 钢骨架增强塑料复合连续管
合高压输送管道
20 20 20 21 23 23 25 25 27 27 27 28 29 29 29 31 32 32 32 33 35 35 36 37 38 39
安装 10.1 一般规定 10.2 主控项目 10.3 一般项目 11 站内工艺管道安装 11.1 一般规定 11.2 主控项目 11.3 一般项目 12 管道支吊架及附件安装 12.1 一般规定 12.2主控项目·
12.3 一般项目 13管道保温及补口· 13.1一般规定 13.2 保温
13.3保温补口 14管沟开挖、下沟及回填
14.1 一般规定 14.2 管沟开挖 14.3管道下沟及回填 15 管道系统试压及吹扫 15.1 一般规定 15.2主控项目 15.3 一般项目 16交工验收附录A非金属管道连接工艺· 1 总 则
1.0.1为了加强石油天然气建设工程的质量管理，统一非金属管道工程施工质量验收标准，确保工程质量，特制定本规范。 1.0.2、本规范适用于油气田地面建设工程中热塑性塑料管、增强热固性塑料管（高压玻璃纤维管线管、塑料合金防腐蚀复合管等）、增强热塑性塑料管（钢骨架聚乙烯塑料复合管、钢骨架增强热塑性塑料复合连续管、柔性复合高压输送管等）等非金属管道新建、改建和扩建工程的施工质量验收。 1.0.3本规范应与国家现行标准《石油天然气建设工程施工质量验收规范通则》SY4200配套使用。 1.0.4油气田非金属管道建设工程施工采用的技术文件、合同文件对施工质量要求不应低于本规范的规定 1.0.5油气田非金属管道建设工程施工质量验收除应符合本规范外，尚应符合国家现行有关标准的规定。 thermoplasticplastic coiled compositepipe
以聚乙烯、交联聚乙烯为管道外护层和介质输送层，以钢丝连续编织或钢带连续缠绕的骨架层为增强层，经连续复合成型的管材。 2.0.8柔性复合高压输送管 flexiblecompositepipeforhigb pressure transmission
2术 语
国家现行标准《石油天然气建设工程施工质量验收规范通则》SY4200已确立的术语以及下列术语适用于本规范。 2.0.1热塑性塑料管 thermoplasticpipe
以热塑性塑料为管道外护层和介质输送层，以纤维长丝或钢丝绳为增强层，经连续复合成型的管材。 2.0.9热熔连接 heat fusion joint
以具有加热软化、冷却硬化特性的热塑性塑料为材料而制成的管制品。 2.0.2增强热固性塑料管 reinforced thermosetting plastic compositepipe
用专用加热工具加热连接部位，使其熔融后并加压熔合形成接头的方式，包括热熔对接连接、热熔承插连接和热熔鞍形连接。 2.0.10电熔连接 electrofusionjoint
以无机或有机纤维或其制品为增强材料，以热固性树脂为基体的管状制品。 2.0.3高压玻璃纤维管线管 high pressure fiberglass line pipe
管子或管件的连接部位插入内埋电阻丝的专用电容管件内，通电加热，使连接部位熔融后形成接头的方式，包括电熔承插连接和电熔鞍形连接。 2.0.11热风焊连接 hot gas welded joint
采用无碱增强纤维为增强材料，环氧树脂和固化剂为基质经过连续缠绕成型、固化而成的管材。 2.0.4 塑料合金防腐蚀复合管 anticorrosion plastic alloy compositepipe
用热空气或热的情性气体加热被连接的表面，然后将两表面压在一起并添加填充材料达到熔合形成接头的方式。 2.0.12承插式连接 sockettypeconnection
以塑料合金管为内衬层，以连续纤维缠绕形成的增强层为结构层的复合管。 2.0.5 增强热塑性塑料管 reinforced thermoplastic compositepipe
将管子或管件一端的插口插入欲接件的承口内，并在环隙内用坡充材料密封的连接方式， 2.0.13内胀接头 internal expanded end fitting
通过金属管件在连续管内部径向膨胀实现与管体连接的接头，主要用于钢丝增强塑料连续管， 2.0.14内胀外扣接头 external contracted end fitting
由热塑性塑料为介质输送层和外保护层，以金属或非金属材料为增强层，连续复合成型的管材。 2.0.6钢骨架聚乙烯塑料复合管 steel skeleton polyethylene compositepipe
通过金属管件在连续管内部径向膨胀和外部径向压缩同时作用实现与管体连接的接头，主要用于钢带增强塑料连续管。
以聚乙烯为基体，钢丝焊接网状钢骨架或交叉缠绕高强度钢丝为增强体，经连续挤出成型的复合管材。 2.0.7钢骨架增强塑料复合连续管 steel skeleton reinforced
2 表3.0.9-1站（场或厂）外非金属管道单位、分部，分项工程及检验批划分单位工程 分部工程
分项工程管道下料与加工 管道下料与加工
检验批
执行标准本规范
3基本规定
热塑性塑料管道安装高压玻璃纤维管道安装塑料合金防腐蚀复合管道安装钢骨架聚乙烯塑料复合管道安装钢骨架增强塑料复合连续管道和柔性复合高压输送管道安装管道保温保温补口管沟开挖管道下沟及回填
本规范
3.0.1承担非金属管道工程的施工单位应具有所承担工程内容相应的施工资质等级和相应的特种设备安装许可资质。 3.0.2从事工程质量验收的人员应具备相应的专业技术资格。 3.0.3承担非金属管道工程施工的特殊工种、特种设备作业人员，应在资格证书项目规定的有效期内从事相应的工作。 3.0.4施工现场应有相应的质量管理体系和施工技术标准，并应有经审批的施工组织设计、施工方案等文件。 3.0.5非金属管道工程应按下列规定进行施工质量控制：
本规范
本规范
管道安装
本规范
按每一条或每一个区城为一个分部工
本规范
1各工序应按施工技术标准进行质量控制，每道工序完成后应进行检查验收。
站外管道工程
程
本规范本规范本规范本规范
管道保温及补口
2关键工序和隐蔽工程交接检验时，应经建设单位项目代表或监理工程师检查确认。 3.0.6非金属管道工程施工质量验收应在施工单位自检合格的基础上，按照检验批、分项工程、分部工程、单位工程进行验收；当检验批进行抽样检验时，若发现有不合格，应加倍抽查，若仍有不合格，应全部检查。 3.0.7非金属管道连接接头工艺应符合本规范附录A的相关规定。 3.0.8施工用测量设备及检验器具应经具有相应资质的单位检定合格，并应在有效期内使用。计量器具应符合本规范附录B 的规定。 3.0.9非金属管道工程的单位工程、分部工程、分项工程和检验批的划分应符合表3.0.9-1、表3.0.9-2的规定。
管沟开挖、下沟及回填
管道系统试压及 管道系统试压及吹扫
本规范
吹扫小型穿越工程小型跨越工程
小型穿越工程
SY 4204—2016
小型跨越工程里程桩、转角桩 里程桩、转角桩 SY 42042016
SY 42042016
管道附属工程 管道保护构筑物 管道保护构筑物
SY 4204—2016
工程
工程
①每个检验批划分长度不宜超过5km。
5
N 表3.0.9-2站（场或厂）内非金属管道分部、分项工程、检验批划分表
执行标准本规范
分项工程
检验批
分部工程
材料检查验收与储存
管道下料和管件加工
管道下料和管件加工
4
管道支、吊架及附件 本规范
管道支、吊架及附件安装 安装
4.1一般规定
工艺管道安装
本规范
工艺管道安装
4.1.1非金属管道材料应具有质量证明文件，其性能数据应符合国家现行有关产品标准和设计文件的规定。质量证明文件应包括下列内容：
站内工艺 管道系统试压及吹扫 管道系统试压及吹扫 本规范管道工程
本规范本规范本规范本规范
管沟开挖管道下沟和回填管道保温保温补口
管沟开挖、下沟和回填
1 制造厂家名称及制造日期。 2 产品名称、标准、规格及材料。
管道保温及补口
产品标准中规定的相关检测试验数据。 合同规定的其他检测试验报告。
3
4
质量检验员的签字及检验日期。 制造厂家质量检验部门的公章。 要求复验的材料应具有复验报告
5
6
1
4.1.2非金属管道采用的管材、配件及施工用原材料安装前应进行验收。验收应由建设或监理、施工、物资采供等相关单位专业代表参加，验收后应填写验收记录。
4.2管道组成件的验收
4.2.1所有管道组成件在使用前应按设计要求核对其规格、材质和型号、数量。 4.2.2对管道组成件质量若有疑间时，应按供货合同和产品标准进行复检，其性能指标应符合现行国家标准或行业标准的有关规定。 4.2.3当管道组成件有下列情况之一时，严禁使用：
1质量证明文件的性能数据不符合相应产品标准和订货技术条件。
