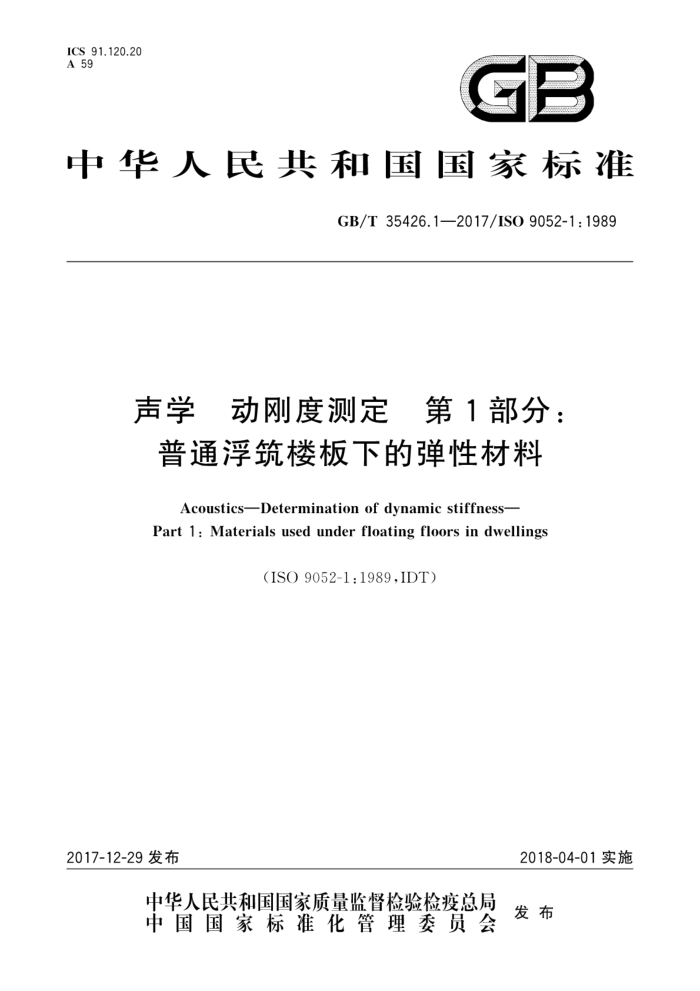

ICS 91.120.20 A 59
GB
中华人民共和国国家标准
GB/T35426.1—2017/ISO9052-1:1989
声学 动刚度测定 第1部分：普通浮筑楼板下的弹性材料
Acoustics-Determination of dynamic stiffness- Part 1: Materials used under floating floors in dwellings
(ISO9052-1:1989,IDT)
2018-04-01实施
2017-12-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 35426.1—2017/ISO 9052-1:1989
目 次
前言
范围 2 规范性引用文件 3 术语和定义
测定原理测试安排试件测试步骤 7.1 概述 7.2 正弦信号法 7.3 白噪声法或冲击激励法 8结果表述 8.1 试件单位面积表观动刚度s 8.2 弹性材料单位面积动刚度s 测试报告
4
5
6
1
9
参考文献· GB/T35426.1—2017/ISO9052-1:1989
前言
GB/T35426《声学动刚度测定》拟分为以下两个部分：
-第1部分：普通浮筑楼板下的弹性材料；第2部分：特种浮筑楼板下的弹性材料。
本部分为GB/T35426的第1部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO9052-1：1989《声学动刚度测定第1部分：普通浮筑楼板下的
弹性材料》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T11349.2一2006振动与冲击机械导纳的试验确定 第2部分：用激振器作单点平动激励测量（ISO7626-2：1990，IDT) GB/T25077—2010声学多孔吸声材料流阻测量（ISO9053：1991，IDT）
本部分做了下列编辑性修改：
删除了7.3中关于“ISO7626-5振动与冲击 机械导纳的试验确定 第5部分：冲击激励法”即将发布的条文脚注，同时将GB/T11349.3一2006振动与冲击 机械导纳的试验确定 第3部分：冲击激励法（ISO7626-5：1994，IDT)列入参考文献。
本部分由中国科学院提出。 本部分由全国声学标准化技术委员会（SCA/TC17）归口。 本部分起草单位：中国建筑科学研究院、华南理工大学、中国科学院声学研究所、北京科奥克声学技
术公司、清华大学。
本部分主要起草人：谭华、赵越喆、吕亚东、茹履京、燕翔、林杰、尹逃、徐欣、石红蓉、徐春、闫国军、 吴伟斌。
1 GB/T35426.1—2017/ISO9052-1:1989
s, 材料结构单位面积动刚度； s—滞留气体（如空气）单位面积动刚度； s 试件单位面积表观动刚度； s'—待测弹性材料单位面积动刚度。
3.2
固有频率 natural frequency fo 系统的自由谐振频率。 浮筑楼板的固有频率由式（2)表示，单位为赫兹（Hz）。
1s
f。=2元~m
..(2)
式中： s -待测弹性材料单位面积动刚度，单位为牛顿每立方米（N/m"）； m 浮筑楼板单位面积质量，单位为千克每平方米（kg/m"）。
3.3
共振频率 resonant frequency f. 测试中谐振发生的频率，共振频率由式（3)表示，单位为赫兹（Hz）。
1 I s' 2元m
f, =
...(3)
式中： s: 试件单位面积表观动刚度，单位为牛顿每立方米（N/m"）； mt 测试过程中的单位面积总质量，单位为千克每平方米（kg/m"）。
b
测定原理
采用共振法测定试件的单位面积表观动刚度s；，即测量由被测弹性材料试件和荷载板质量构成的弹簧/质量系统的垂直振动共振基频。
测试安排
S
试件应放置在两个水平表面之间.即基础（基板）和荷载板之间。荷载板应为方形钢质板：尺寸为
(200土3)mm×（200土3）mm；基础（基板）和荷载板板面不平整度应小于0.5mm，并要有足够的刚度以避免在测量频率范围内产生弯曲波。
激振方法可采用图1～图3中的任意一种。 施加在试件上的总荷载（包括所有测量和/或激振设备）应为8kg士0.5kg。 使用激振和测量设备应保证只产生垂直方向的振动（即无转动成分）。 图1所示的测量设置中，基础的惯性要足够大，以使基础的振动速度与荷载板相比可忽略。 图2和图3所示的测量设置中，基板的质量不应小于100kg。
2 GB/T35426.1—2017/ISO9052-1:1989
b）闭孔材料
a）开孔材料
说明： 1- 荷载板；
试件；基础；矿物脂。
4 5- 6
石膏腻子；防水膜；
2- 3-
图1 从荷载板激振 测量荷载板的振动
PW
WM
M
-WM
a）开孔材料
b）闭孔材料
说明：
荷载板；石膏腻子；
试件；基板；
1- 2- 3- 防水膜；
4- 5- 6- 矿物脂。
图2从荷载板激振 测量荷载板和基板的振动
4
W
M
M b）闭孔材料试件；
M
a）开孔材料
说明：
荷载板；
1
4-
2- 石膏腻子； 3- 防水膜；
5 基板； 6 矿物脂。
图3 从基板激振 一测量荷载板和基板的振动
3
