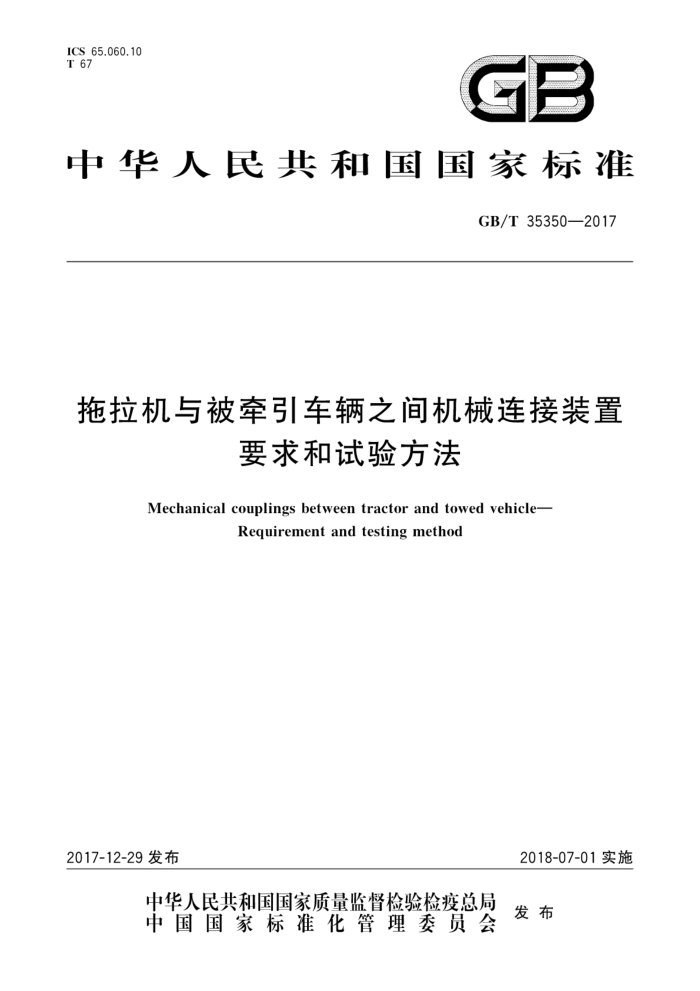

ICS 65.060.10 T 67
GB
中华人民共和国国家标准
GB/T353502017
拖拉机与被牵引车辆之间机械连接装置
要求和试验方法
Mechanical couplings between tractor and towed vehicle-
Requirement and testing method
2017-12-29发布
2018-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T35350—2017
前言
本标准按照GB/T1.1 2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国拖拉机标准化技术委员会（SAC/TC140）归口。 本标准起草单位：浙江杭拖实业投资有限公司、洛阳西苑车辆与动力检验所有限公司。 本标准主要起草人：韩立坚、陈嵩、顾国安、徐惠娟、尚项绳。
I GB/T35350—2017
拖拉机与被牵引车辆之间机械连接装置
要求和试验方法
1范围
本标准规定了拖拉机与被牵引车辆之间机械连接装置的要求和静态试验方法。 本标准适用于轮式拖拉机与被牵引车辆之间的40号U型连接装置和拖拉机牵引杆连接装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T19408.2一2009农业车辆挂车和牵弓车的机械连接第2部分：40号U型钩的连接 GB/T19408.3一2009农业车辆挂车和牵引车的机械连接第3部分：拖拉机牵引杆
3术语和定义
下列术语和定义适用于本文件。
3.1
机械连接装置的参考中心点reference centreof mechanical coupling 与U型连接装置左右翼等距离的连接销轴线上的点，以及牵引杆对称面上其凹形零件母线在牵引
状态时与牵引环接触的水平面的交叉点。 3.2
挂接点的垂直载荷 Fvertical load on the coupling point S 机械连接装置参考中心点上的静态载荷
3.3
机械连接装置离地高度height aboveground of mechanical coupling h 拖拉机轮胎静止时，通过机械连接装置参考中心点的水平面与拖拉机轮胎停放的水平面之间的
距离。 3.4
拖拉机空载时前轮轴荷weight on thefront axle of the unladen tractor 静态工况下，拖拉机空载时前轴传递到地面的载荷。
4要求
4.1一般要求
4.1.1机械连接装置的尺寸应符合GB/T19408.2- 2—2009和GB/T19408.3—2009的要求
1 GB/T35350—2017
4.1.2机械连接装置静态最大垂直载荷由制造厂确定，但应大于29400N。机械连接装置静态试验后应不出现任何形式的永久变形，裂缝和裂纹 4.1.3机械连接装置的所有零件的材料应能经受5.2规定的试验而不损坏，并应具有持久强度性能， 4.1.4所有接头和锁扣应能方便结合和脱开。正常使用时，应无意外脱开的可能性。自动挂接装置的锁紧位置应由两个独立的安全装置锁紧， 4.1.5牵引环应能沿非嵌人式机械连接装置纵向轴线的水平方向向两侧摆动至少60°，另外，在任何时候在垂直方向都能向上和向下摆动20°。连接处的几个角度要求不必同时达到。 4.1.6U型连接装置的开口应允许牵引环绕连接装置纵向轴线的水平方向向右或向左摆动至少90° 摆动的阻力矩在30N?m～150N·m的范围内。
牵引杆应允许牵引环绕牵引杆纵向轴线的水平方向向右或向左摆动至少20°。 4.1.7为防止从挂接环中意外脱开，在最大设计载荷时，牵弓杆顶端与锁紧装置间的距离应不大于 10 mm 4.2 机械连接装置离地高度
机械连接装置离地高度如图1所示。
事 OtO
h/h
GrGu
LT
说明： h1 拖拉机不带配重时机械连接装置离地高度； h2 拖拉机带前配重时机械连接装置离地高度； G. 拖拉机不带配重时的质量所产生的重力； GIt 拖拉机带前配重时的质量所产生的重力； Ga 拖拉机不带配重时的前轮轴荷； Gla 拖拉机带前配重时的前轮轴荷； Gp 拖拉机的后轮轴荷； V
拖拉机的轴距：挂接点的垂直载荷；机械连接装置的参考中心点到通过拖拉机后轮轴线间的距离；牵引载荷。
S C T
图1机械连接装置离地高度
所有装载质量超过2500kg的拖拉机应配备挂车机械连接装置，其离地高度应满足式（1）或式（2）的要求：
(G.-0.2Gt)I-(S X c)
hi<
+*(1)
0.6(0.8Gt+S)
2 GB/T35350—2017
或
(Gla- 0.2Gt)-(S X c)
h2< 0.6(0.8G0.2G,+S)
**(2)
式中： h1 h2 拖拉机带前配重时机械连接装置离地高度，单位为毫米（mm）： G
拖拉机不带配重时机械连接装置离地高度。单位为毫米（mm）；
拖拉机不带配重时的质量所产生的重力，单位为牛（N）；
G it 拖拉机带前配重时的质量所产生的重力，单位为牛（N）； G.
拖拉机不带配重时的前轮轴荷，单位为牛（N）：
Gla 拖拉机带前配重时的前轮轴荷，单位为牛（N）；
拖拉机的轴距，单位为毫米（mm）；
[
s 挂接点的垂直载荷，单位为牛（N）
机械连接装置的参考中心点到通过拖拉机后轮轴线间的距离，单位为毫米（mm）。
5静态试验方法
5.1试验准备
试验应在专用设备上进行，专用设备上机械连接装置的结构连接型式与拖拉机上机械连接装置的结构连接型式相同，
记录施加载荷的仪器精度的误差为士500N；记录变形量的仪器精度的误差为土0.01mm 5.2试验步骤 5.2.1连接装置应先至少进行2次预加载荷试验，预加载荷不超过5.2.2规定的牵引试验载荷的15%。 试验载荷从零开始逐渐增加到预加载荷，然后减少到5000N，达到预牵引载荷后应保持至少60S。 5.2.2记录用于绘制负载/变形曲线的试验数据，或用与试验机连接的打印机绘制曲线图，曲线记录应仅基于施加在连接装置参考中心点上的从5000N开始逐渐增加的载荷。
牵引试验载荷从开始加载至挂车技术上允许载质量1.5倍时所需牵引载荷，曲线不应断开。另外，在5000N和最大牵弓载荷的1/3区间负载/变形曲线应过渡平滑，无不规则现象。
当试验载荷降到5000N时记录负载/变形曲线上的永久变形。记录的永久变形量应不大于出现的最天弹性变形量的25%。 5.2.3按5.2.2的要求进行试验，在连接装置参考中心点上从5000N开始施加逐渐增加的垂直载荷，直至加载到制造广推荐的最天充许垂直载荷的3倍。试验期间，连接装置的变形量应不天于出现的最大弹性变形量的10%
消除垂直载荷并且返回最初的5000N加载后进行检查。 doc88- vuonge
