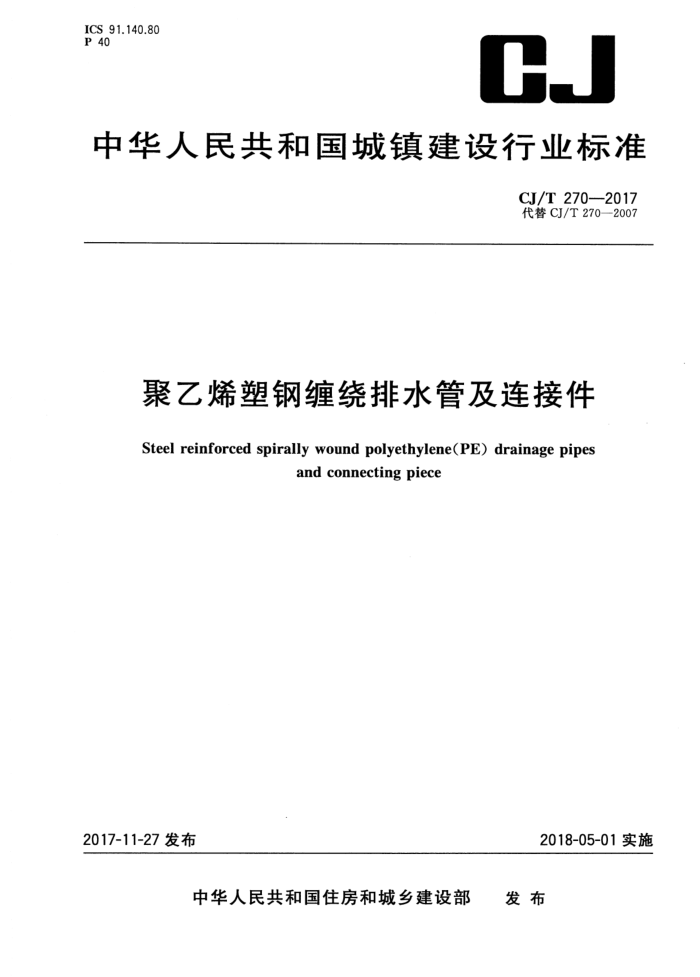

ICS 91.140.80
CJ
P 40
中华人民共和国城镇建设行业标准
CJ/T 2702017 代替CJ/T270—2007
聚乙烯塑钢缠绕排水管及连接件
Steel reinforced spirally wound polyethylene(PE) drainage pipes
and connectingpiece
2018-05-01实施
2017-11-27发布
中华人民共和国住房和城乡建设部
发布 CJ/T270—2017
目 次
前言范围
1 2. 规范性引用文件 3术语和定义、符号、代号
材料 5 产品结构、分类和连接方式， 6 要求
4
试验方法检验规则.
7
8
17
9 标志、运输和贮存附录A（资料性附录） 管材连接方式示意图附录B（规范性附录) 卡箍式柔性连接的密封试验方法附录C（规范性附录） 缝的拉伸强度和电热熔带焊缝的拉伸强度试验样品的制备方法
18 19 .20 23 CJ/T 270-2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替CJ/T270—2007《聚乙烯塑钢缠绕排水管》。与CJ/T270—2007相比主要技术内容变
化如下：
增加了塑料的拉伸强度指标，提高管材用聚乙烯树脂耐内压性能环应力指标；增加了不锈钢卡套断裂伸长率指标；
一增加了2600以上规格管材缝的拉伸强度指标；增加了管材规格环刚度SN16等级，删除SN4等级； —增加了管材规格2800、3000、3200、3400、3500、3600、3800、4000、4200；
增加了连接件的要求； —增加了管材热稳定性和熔体质量流动速率指标要求；
增加了用以说明连接方式的附录A；修改了表6规格尺寸中的钢带最小厚度、钢带最小高度参数，增加钢带顶端聚乙烯最小厚度参数，增加钢带两侧聚乙烯最小厚度参数。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。 本标准负责起草单位：深圳市华瀚管道科技股份有限公司。 本标准参与起草单位：深圳市华瀚科技控股有限公司、锦瀚智慧管网技术有限公司、深圳金鸿机械
电气制造有限公司、华瀚管道系统科技有限公司、深圳市市政设计研究院有限公司、华瀚科技（深圳)有限公司、深圳前海优管信息技术有限公司、深圳市建设工程质量检测中心、湖南金鸿工程科技股份有限公司、四川江瀚工业股份有限公司、湖北鸿淞华瀚管业有限公司、深圳锦瀚城乡建设投资控股有限公司、 湖南大学设计研究院有限公司。
本标准主要起草人：郑能欢、王先前、王亚辉、朱法龙、杨海鹏、陈新风、陈东华、葛霞、唐菊娣、潘锦君、 董勉励、王国跃、白雪缘、郑潇潇、王巧。
本标准所代替标准的历次版本发布情况为：
CJ/T270—2007。
II CJ/T270—2017
聚乙烯塑钢缠绕排水管及连接件
1范围
本标准规定了聚乙烯塑钢缠绕排水管及连接件的术语和定义、符号、代号、材料、产品结构、分类和连接方式、要求、试验方法、检验规则、标志、运输和贮存。
本标准适用于长期输送介质温度在45℃以下的无压城镇排水、工业排水以及农田排水等排水管道及连接件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T716碳素结构钢冷轧钢带 GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1040.2塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2918 塑料试样状态调节和试验的标准环境 GB/T3280—2015不锈钢冷轧钢板和钢带 GB/T3682热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T5574工业用橡胶板 GB/T6111流体输送用热塑性塑料管材耐内压试验方法 GB/T8804.3热塑性塑料管材拉伸性能测定第3部分：聚烯烃管材 GB/T8806塑料管道系统塑料部件尺寸的测定 GB/T9647 热塑性塑料管材环刚度的测定 GB/T14152一2001热塑性塑料管材耐外冲击性能试验方法 时针旋转法 GB/T17391 聚乙烯管材与管件热稳定性试验方法 GB/T18042 热塑性塑料管材蠕变比率的试验方法 GB/T19278 热塑性塑料管材、管件及阀门通用术语及其定义 GB/T21873 橡胶密封件给、排水管及污水管道用接口密封圈材料规范 GB50268—2008给水排水管道工程施工及验收规范 ISO13968 塑料管道及输送系统热塑性塑料管材环柔性的测定
3术语和定义、符号、代号
GB/T19278界定的以及下列术语和定义适用于本文件。
1 CJ/T270—2017
3.1术语和定义 3.1.1
聚乙烯塑钢缠绕排水管 steel reinforced spirally wound polyethylene(PE)drainage pipes 聚乙烯塑钢缠绕管用钢带与聚乙烯通过挤出方式成型的塑钢复合带材，经缠绕焊接成型工艺制成内壁平直光滑的塑
钢复合管材。 3.1.2
连接件connectingpiece 用于连接聚乙烯塑钢缠绕管的部件，包括橡胶套、发泡橡胶板、不锈钢卡套、不锈钢螺栓、电热熔
带等。 3.1.3
内径insidediameter 在管材任一处垂直轴向横断面上从管内壁任一点到管内壁另外一点的最大距离。
3.1.4
平均内径 meanborediameter 在管材的同一横断面处，每转动45°测量一次内径，取四次测量结果的算术平均值，向上圆整到
0.1mm. 3.1.5
外径outsidediameter 管材加强筋端部外圆轮廊的直径数值。
3.1.6
壁厚 wallthickness 在管材相邻加强筋之间管壁任一处厚度。
3.1.7
螺距screwpitch 管材任一相邻两加强筋之间的距离。
3.1.8
公称环刚度 nominalringstiffness 管材经过圆整的环刚度数值，表明管材环刚度要求的最小值。
3.2符号
下列符号适用于本文件。 DN/ID 以内径表示的公称尺寸（mm） d.
外径(mm）内径（mm）
d; d im 平均内径（mm） e
壁厚（mm）钢带两侧塑料厚度（mm）钢带顶端塑料厚度（mm）管材有效长度(m)
e1 e2 L Ld 电热熔带长度（m） Li
电热熔带接线端部发热元件距端面距离（mm）
