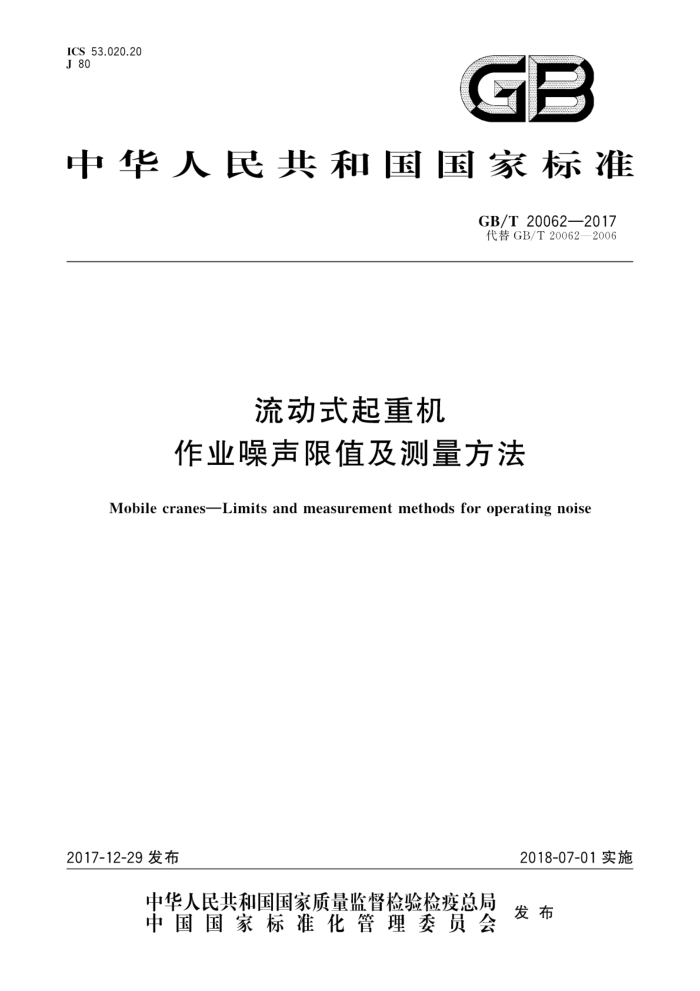

ICS 53.020.20 J 80
GB
中华人民共和国国家标准
GB/T200622017 代替GB/T20062—2006
流动式起重机
作业噪声限值及测量方法
Mobile cranes-Limits and measurement methods for operating noise
2017-12-29发布
2018-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T20062—2017
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T20062一2006《流动式起重机 作业噪声限值及测量方法》。 本标准与GB/T20062一2006相比，主要技术变化如下：
修改了第3章“术语”（见第3章，2006年版的第3章）；修改了噪声限值（见第4章，2006年版的第4章）；修改了噪声的测量方法（见第5章，2006年版的第5章及附录A）；增加了记录信息要求（见第6章）； -增加了报告信息要求（见第7章）；修改了测量报告（见附录A，2006年版的附录B)。
本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准起草单位：国家工程机械质量监督检验中心、中联重科股份有限公司。 本标准主要起草人：李晓飞、姜书霞、张松涛、姜旭、罗凯、杨武，本标准所代替标准的历次版本发布情况为：
GB/T20062—2006。
I GB/T 20062—2017
流动式起重机
作业噪声限值及测量方法
1范围
本标准规定了流动式起重机的机外辐射噪声限值、操纵室内噪声限值及测量方法本标准适用于GB/T6974.2所定义的流动式起重机（以下简称“起重机”）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T3767声学声压法测定噪声源声功率级和声能量级 反射面上方近似自由场的工程法 GB/T3785.1一2010电声学声级计第1部分：规范 GB/T8170数值修约规则与极限数值的表示和判定 GB/T17248.2声学机器和设备发射的噪声 工作位置和其他指定位置发射声压级的测量
一个反射面上方近似自由场的工程法
GB/T21457 起重机和相关设备 试验中参数的测量精度要求
3术语和定义
下列术语和定义适用于本文件。
3.1
时间平均A计权声压级 time-averaged A-weighted sound pressure leve L pA.T 在整个测量时间T内，按能量平均得出的A计权声压级
3.2
A计权声功率级 A-weighted sound power level L wA 在测量表面上，按能量平均的时间平均A计权声压级得到的量
3.3
操纵室 operator's cabin 用于操纵起重作业的司机室。 注：有些型号的起重机操纵室也可操纵起重机行驶。
3.4
背景噪声 environment noise 被测起重机噪声不存在时，周围环境的噪声（包括风噪声）。
4 噪声限值
起重机作业时，机外发射A计权声功率级LwA和操纵室内发射A计权声压级L,A.不应大于表1
1 GB/T20062—2017
规定的数值
注：声功率级取决于发射声压级的测量值。
表1 起重机噪声限值
机外发射声功率级LwA
操纵室内发射声压级LpA.T
发动机净功率P
kw ≤55 > 55
dB(A) 101 82+ 11lgP
dB(A) ≤85
注1：P为发动机净功率。 注2：公式计算的噪声限值采用“四含五入法”圆整至整数
5测量方法
5.1一般要求 5.1.1采集数据的仪器系统应优先选用符合GB/T3785.1一2010的5.1.5中I级要求的积分平均声级计。 5.1.2测量仪器应按有关计量仪器的规定进行定期检定，并在测量前后分别进行校准。 5.1.3 测量时应使用A频率计权特性和S时间计权特性。 5.1.4 测量过程中，应作好记录。如果明显的噪声峰值出现，应记录下来。 5.2 测量环境 5.2.1 试验场地应符合GB/T3767的规定、 5.2.2 在传声器位置上，平均后的背景噪声级宜比被测声压级低15dB以上，至少应低6dB。 5.2.3 试验时的环境温度在一10℃～十35℃之间。 5.2.4 试验时距地面1.5m处的风速不应大于8m/s。 5.2.5 试验时风速如果超过了传声器制造商给出的允许最大风速范围，应给传声器增加防风装置 5.3 起重机噪声测量中心的定位
起重机噪声测量面为一个半球面（见图1），半径为16m。如果起重机不适合此半径，也可以按照 GB/T3767选用。
对于起重机装有两台发动机的，则起重机噪声测量中心即为起重作业用发动机的几何中心，并应与半球中心重合。测量时，使起重机的行驶方向沿十X向，臂架沿一X向。如果起重机行驶方向与臂架工作方向一致（无旋转功能的起重机），则起重机（整体）沿一X向。
对于起重机装有一台发动机的，同时供给行驶和作业，则起重机噪声测量中心即为发动机和起升卷扬机的中间位置，并应与半球中心重合。 5.4传声器的布置 5.4.1机外发射噪声传声器的布置见图1。
2 GB/T 20062—2017
96 '1l
0
R
1o 40 m 11 20
20
w09'T
11.
图1起重机测量位置及传声器的布置
5.4.2操纵室内发射噪声传声器应被布置在距操作者头部中心200mm土20mm的两侧，和眼晴成- 条直线的位置。
5.5操纵室内的测量工况
操纵室内测量工况应符合下列规定：
对于操纵室装有风扇或空调系统，测量时要求紧闭门窗；风扇或空调系统在全速额定转速下工
a)
作，读取测量数值。如果有快速冷却功能（正常情况下不使用）高速挡不开启。 b） 门窗开启，风扇或空调系统关闭，读取测量数值。 c) 门窗关闭，风扇或空调系统关闭，读取测量数值。
5.6走 起重机的测量工况 5.6.1 一般要求
起重机测量状态应符合以下规定： a） 测量前，应按照制造商提供的操作手册将起重机的发动机和液压系统预热到正常使用的温度，
并且按照操作手册执行所有的与安全有关的程序： b) 对于起重机装有两台发动机，则只使用起重作业用发动机，关闭行驶用发动机：
对于起重机的发动机装有排风装置，测试时应将其开启，如果排风装置有多个转速，则在排风装置的最高速度运行时进行测量；
c)
d) 测量时发动机转速为额定转速的75%土2%； e) 在重物和吊钩不会产生危险运动的情况下，以最大加减速度运行； f) 在5.6.2～5.6.5所确定的工况下，以使用说明书中给出的最大升降、回转、变幅、伸缩速度
运行。
5.6.2 起升工况
起重机起吊额定起重量50%的重物，选择合适的臂架长度，测量时间持续15s～20s。
3
