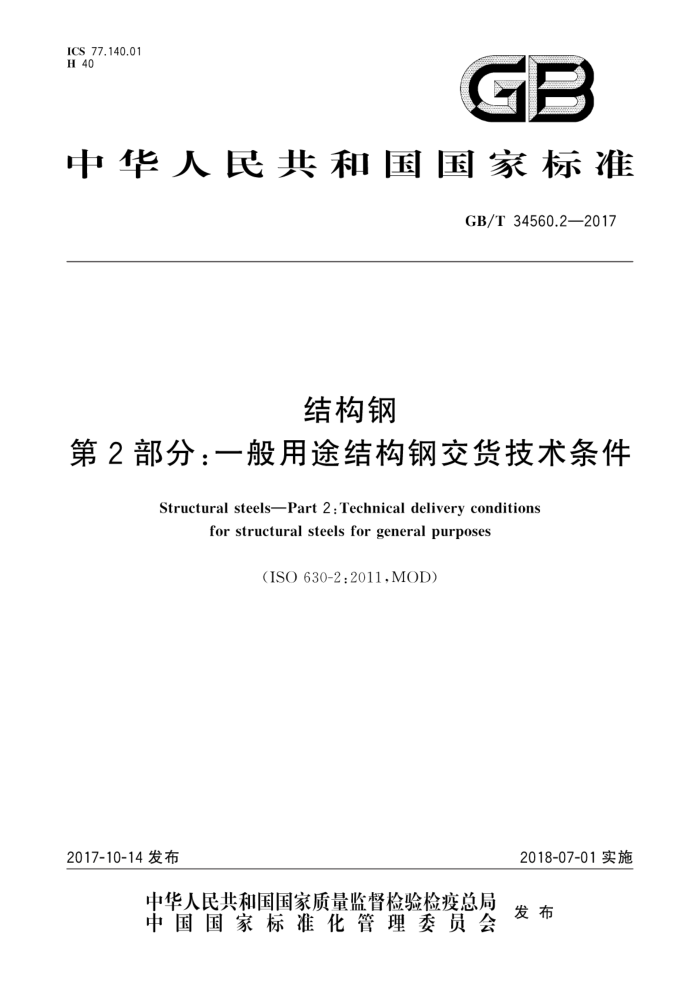

ICS 77.140.01 H 40
GB
中华人民共和国国家标准
GB/T34560.22017
结构钢
第2部分：一般用途结构钢交货技术条件
Structural steels-Part 2:Technical delivery conditions
for structural steels for general purposes
(ISO630-2:2011,MOD)
2018-07-01实施
2017-10-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 34560.2—2017
前言
GB/T34560《结构钢》分为6个部分：
第1部分：热轧产品一般交货技术条件；第2部分：一般用途结构钢交货技术条件； -第3部分：细晶结构钢交货技术条件；第4部分：火加回火高屈服强度结构钢板交货技术条件；第5部分：耐大气腐蚀结构钢交货技术条件；第6部分：抗震型建筑结构钢交货技术条件。
本部分为GB/T34560的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用重新起草法修改采用ISO630-2：2011《结构钢第2部分：一般用途结构钢交货技术条
件》。
本部分与ISO630-2：2011相比在结构上有调整，附录A中列出了本部分与ISO630-2：2011章条编号对照一览表。
本部分与ISO630-2：2011相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I)进行了标示，附录B中给出了相应技术性差异及其原因的一览表
本部分还做了下列编辑性修改：
删除了ISO630-2：2011的参考文献；增加了资料性附录D。
本部分由中国钢铁工业协会提出。 本部分由全国钢标准化技术委员会（SAC/TC183)归口。 本部分起草单位：首钢总公司、冶金工业信息标准研究院、鞍钢股份有限公司、天津钢铁集团有限
公司。
本部分主要起草人：师莉、沈钦义、戴强、栾燕、刘徐源、朴志民、李炳一、杨永达、郑会平、刘晓燕、 孙国庆。
1 GB/T34560.2—2017
结构钢
第2部分：一般用途结构钢交货技术条件
1范围
GB/T34560的本部分规定了一般用途结构钢的术语和定义、分类和牌号表示方法、订货内容、尺
寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书等
本部分适用于一般焊接、栓接、铆接工程结构用热轧钢板（带）、宽扁钢、型钢、钢棒（以下简称“钢材”）。
本部分规定的化学成分也适用于钢锭、连铸坏、钢坏及其制品。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T222 钢的成品化学成分允许偏差 GB/T223.3钢铁及合金化学分析方法 二安替比林甲烷磷钼酸重量法测定磷量 GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11 钢铁及合金铬含量的测定可视滴定或电位滴定法（GB/T223.11一2008，
ISO4937:1986,MOD)
GB/T223.14 钢铁及合金化学分析方法钼试剂萃取光度法测定钒量 GB/T 223.17 钢铁及合金化学分析方法二安替比林甲烷光度法测定钛量 GB/T 223.18 钢铁及合金化学分析方法硫代硫酸钠分离-碘量法测定铜量 GB/T 223.23 钢铁及合金镍含量对测定丁二酮分光光度法 GB/T 223.26 钢铁及合金钼含量的测定硫氰酸盐分光光度法
GB/T 223.37 钢铁及合金化学分析方法蒸馏分离-靛酚蓝光度法测定氮量 GB/T 223.40 钢铁及合金锯含量的测定氯磺酚S分光光度法 GB/T 223.60 钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量 GB/T223.63 钢铁及合金化学分析方法高碘酸钠（钾)光度法测定锰量 GB/T 223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T 223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T 223.76 钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量 GB/T 223.77 钢铁及合金化学分析方法火焰原子吸收光谱法测定钙量 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法（GB/T228.1一2010ISO6892-1：
2009 MOD)
GB/T 229 金属材料 夏比摆锤冲击试验方法（GB/T229一2007，ISO148-1：2006，MOD） GB/T 232 金属材料 弯曲试验方法（GB/T232—2010，ISO7438：2005，MOD）
1 GB/T 34560.2—2017
GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备（GB/T2975一1998，eqvISO377：
1997)
GB/T 4336 碳素钢和中低合金钢 多元素含量的测定 火花放电原子发射光谱法（常规法） GB/T 5313 厚度方向性能钢板 GB/T 13304.1 钢分类 第1部分：按化学成分分类（GB/T13304.1一2008，ISO4948-1：1982，
MOD)
GB/T 20066 钢和铁 化学成分测定用试样的取样和制样方法（GB/T20066—2006，ISO14284： 1996,IDT)
GB/T 20123 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法（常规方法） (GB/T20123—2006,ISO15350:2000,IDT)
GB/T20125 低合金钢 多元素含量的测定电感耦合等离子体原子发射光谱法 GB/T 34560.1 结构钢 第1部分：热轧产品一般交货技术条件（GB/T34560.1一2017，ISO630-1：
2011,MOD)
3 术语和定义
GB/T34560.1界定的术语和定义适用于本文件
1分类和牌号表示方法
A
4.1 根据GB/T13304.1分类，本部分的钢为非合金和低合金钢 4.24 钢的牌号由代表屈服强度“屈”字的汉语拼音首位字母Q、规定最小上屈服强度数值、质量等级符号（A、B、C、D)三部分组成
示例： Q355D，其中： Q 钢的屈服强度的“届”字汉语拼音的首位字母； 355—— 规定的最小上屈服强度数值，单位为兆帕（MPa）； D—质量等级为D级。
4.3 3当需方要求钢板具有厚度方向（Z向）性能时，则在上述规定的牌号后面加上钢板厚度方向性能级别，如Q355DZ25。
订货内容
5
5.1 按本部分订购的合同或订单应包括下列内容：
a) 标准编号； b) 产品类型； c) 钢级十交货状态十质量等级； d) 尺寸、外形及允许偏差； e) 所有要求的选择内容； 2 GB/T34560.2—2017
f) 检验文件类型。
5.2 经供需双方协商，并在合同中注明，可选择下列内容作为本部分的订货内容。如果需方在提供询单和订购时未指明，则产品应按5.1供货：
a) 冶炼方法； b) 成品分析； c) 碳当量（CEV)或焊接裂纹敏感指数（Pcm）的计算公式； d) 附加热处理之后的力学性能； e) 厚度方向性能； f) 弯曲性能； g) 化学分析方法； h) 试验频次； i) 冲击试验试样方向； j) 包装和标志； k) 在相关标准下协商一致的适当的热镀锌方法； 1) 在相关标准下协商一致的无损检验。
6尺寸、外形、重量
钢材的尺寸、外形、重量及允许偏差应符合GB/T34560.1的规定
7技术要求
7.1月 牌号及化学成分 7.1.1 Q235、Q275、Q355、Q450钢级的化学成分（熔炼分析）应符合表1的规定。Q390、Q420、Q460钢级的化学成分（熔炼分析）应符合附录C中表C.1的规定。 7.1.2当钢中添加表1或表C.1以外的元素时，应在质量证明书中注明。 7.1.3钢中残余元素铬、镍、铜含量应各不大于0.30%。 7.1.4钢中氮元素含量应符合表1或表C.1的规定，如供方保证，可不进行氮元素含量分析。如果钢中 Al含量不小于0.015%或A1含量不小于0.020%，或添加了其他具有固氮作用的合金元素，氮元素含量不作限制，固氮元素应在质量证明书中注明。 7.1.5除A级钢以外的钢材，碳当量（基于熔炼分析)CEV应符合表2或表C.2的规定。碳当量 (CEV)按式（1)计算：
CEV=C+Mn/6+(Cr+Mo+V)/5+ (Ni+Cu)/15
.(1)
7.1.6经供需双方协商，可进行钢的成品化学成分分析，成品化学成分允许偏差应符合GB/T222的规定。 7.1.7在保证钢材力学性能符合本部分规定的情况下，Q235A、Q275A钢中碳、锰、硅化学成分可不作为交货要求，但其含量应在质量证明书中注明。 7.1.8在供应商品坏时，为了保证轧制钢材各项性能达到本部分要求，其化学成分各元素下限可由供需双方协商确定。
3 GB/T 34560.2—2017
表1 牌号及化学成分
化学成分（质量分数)/%
不大于
C
质量等级
钢级
公称厚度(或直径)
Ssd
Mn
pe
Si
N
>16 mm >40°mm
≤16mm
40 mm
0.22 0.22 0.20
A Bb c D A B c D B c D C
0.040 0.040 0.035 0.035 0.012
0.20
0.20
Q235
1.40
0.030 0.025
0.030 0.025
0.17
0.17
0.17
Co 0.040 0.035 0.035 0.012
0.24
0.21 0.21 0.22 0.18 0.18 0.18° 0.18 0.18 0.18c 0.24 0.24 0.24 0.20 0.20° 0.22 0.20 0.20f 0.22 0.20 0,20 .22 0.55 1.70 0.030 0.030 0.025
Q275
0.030 0.025
0.030 0.025
0.035 0.035 0.030 0.030 0.025 0.025
0.012
ruong
Q355
1.60
Q450e-b
注：国内外标准牌号对照参见附录D
公称厚度大于100mm的型钢，碘含量由供需双方协商确定。 经供需双方协商，碳含量可不大于0.22%。 型钢和棒材，磷和硫含量可提高 005% 型钢和棒材，为改善机加 性能如对钢进行处理以改变硫化物的形态，经供需双方协商，硫含量最大值可增
4
6
加0.015%，钙含量可不小于0.0020%。 公称厚度大于150mm的钢材，碳含量不大于0.20%。
- f
公称厚度大于30mm的钢材，碳含量不大于0.22%。 仅适用于型钢和棒材产品。
§ b
钢中锯、钒、钛含量分别不大于0.05%、0.13%和0.05%。
