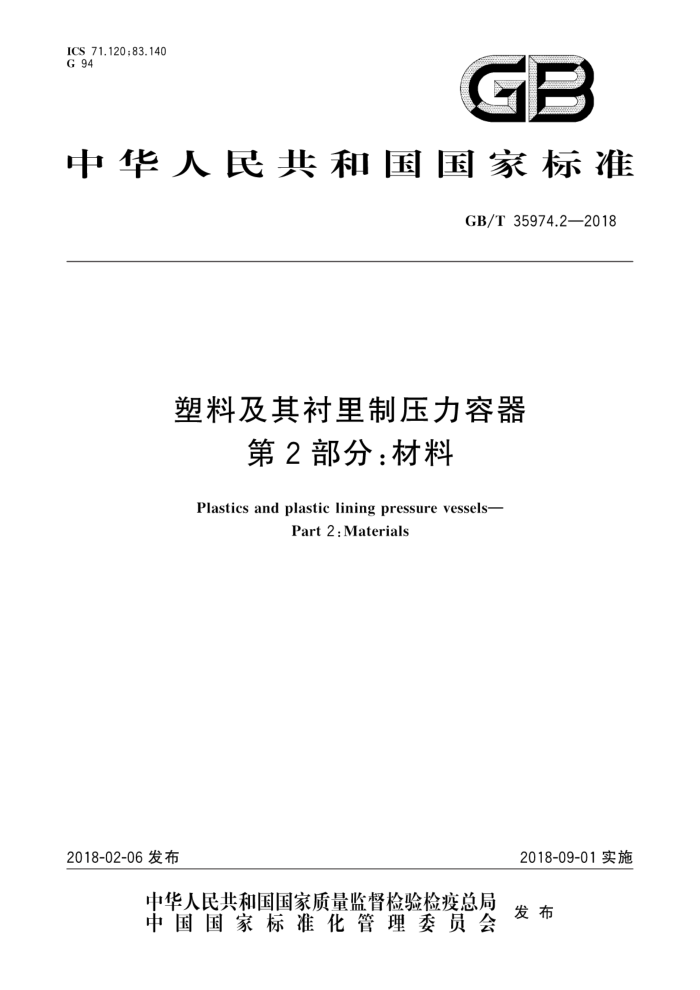

ICS 71.120;83.140 G 94
GB
中华人民共和国国家标准
GB/T35974.2—2018
塑料及其衬里制压力容器
第2部分：材料
Plastics and plastic lining pressure vessels-
Part 2:Materials
2018-09-01实施
2018-02-06发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 35974.2—2018
目 次
前言范围 1.1 基本范围 1.2 适用材料及其设计温度 2 规范性引用文件
m
材料与工艺 3.1 非金属材料 3.2 金属材料要求
3
4
4.1 通用要求 4.2 技术要求 4.3 材料许用应力与拉伸弹性模量 5试验方法 5.1 耐候性 5.2 耐腐蚀性 5.3 拉伸性能 5.4 维卡软化温度 5.5 简支梁缺口冲击强度 5.6 密度· 5.7 纵向回缩率 5.8 落锤冲击性能· 5.9 静液压强度 5.10 氧化诱导时间 5.11 熔体质量流动速率 5.12 弯曲性能 5.13 尺寸变化率附录A（资料性附录） 材料的耐腐蚀性附录B（资料性附录） 常用材料最小要求静液压强度计算模型公式和曲线图参考文献
()
10 10 10 10 10 10 10 11
11 11 11 11
12 53 65 GB/T 35974.2—2018
前言
GB/T35974《塑料及其衬里制压力容器》分为五个部分：
第1部分：通用要求；一第2部分：材料；一第3部分：设计；
第4部分：塑料制压力容器的制造、检查与检验；
一
第5部分：塑料衬里制压力容器的制造、检查与检验。 本部分为GB/T35974的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国石油和化学工业联合会提出。 本部分由全国非金属化工设备标准化技术委员会（SAC/TC162)归口。 本部分起草单位：国家塑料制品质量监督检验中心（福州）、广州特种承压设备检测研究院、广州星
亚高新塑料科技股份有限公司、天津市特种设备监督检验技术研究院、上海白蝶管业科技股份有限公司、天华化工机械及自动化研究设计院有限公司、宝路七星管业有限公司、佑利控股集团有限公司、江苏理工学院、大连市锅炉压力容器检验研究院、成都市岷江自来水厂、上海市特种设备监督检验技术研究院、温州赵氟隆有限公司、长春特种设备检测研究院、安徽省华久管业有限公司。
本部分主要起草人：郑伟义、林伟、李茂东、卢丹亚、党丽华、柴冈、杭玉宏、王勇为、肖玉刚、周健、 方江涛、林春桃、罗晓明、陈招、刘昌财、穆跃光、何华丰。
II GB/T35974.2—2018
塑料及其衬里制压力容器
第2部分：材料
1范围
1.1 基本范围
GB/T35974的本部分规定了塑料及其衬里制压力容器用材料的适用种类、性能要求、许用应力与拉伸弹性模量和试验方法。 1.2 适用材料及其设计温度
本部分所适用材料的通常设计温度为： a) 塑料容器：
1) 硬质聚氯乙烯（PVC-U）：一5℃～60℃，氯化聚氯乙烯（PVC-C）：一5℃～95℃； 2） 聚乙烯（PE)：-10℃～60℃； 3） 聚丙烯（PP)：-10℃～80℃； 4） 丙烯腈-丁二烯-苯乙烯（ABS）：一10℃～60℃。
b) 衬里容器：
1） 硬质聚氯乙烯（PVC-U）：一5℃～60℃，氯化聚氯乙烯（PVC-C)：一5℃～95℃； 2） 聚乙烯（PE)：10℃～60℃； 3) 氟塑料：聚四氟乙烯（PTFE）：一20℃140℃，四氟乙烯/乙烯共聚物（ETFE）：
20℃~140℃，聚偏氟乙烯（PVDF）：-20℃~135℃。
-
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T150.2压力容器第2部分：材料 GB/T 1033.1 塑料非泡沫塑料密度的测定 三第1部分：浸渍法、液体比重瓶法和滴定法 GB/T 1040.2 塑料 拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T 1040.3 塑料 拉伸性能的测定第3部分：薄膜和薄片的试验条件 GB/T 1043.1 塑料 简支梁冲击性能的测定第1部分：非仪器化冲击试验 GB/T1633热塑性塑料维卡软化温度（VST)的测定 GB/T 1845.2 塑料 聚乙烯（PE)模塑和挤出材料 第2部分：试样制备和性能测定 GB/T 2546.2 塑料 聚丙烯(PP)模塑和挤出材料第2部分：试样制备和性能测定 GB/T3682 热塑性塑料熔体质量流动速率和熔体体积流动速率的测定 GB/T 4219.1 工业用硬聚氯乙烯（PVC-U)管道系统第1部分：管材 GB/T 6111 流体输送用热塑性塑料管材耐内压试验方法 GB/T 6671 热塑性塑料管材纵向回缩率的测定 GB/T 8804.3 3热塑性塑料管材拉伸性能测定 第3部分：聚烯烃管材
1 GB/T 35974.2—2018
GB/T 9341 塑料 弯曲性能的测定 GB/T 10009 丙烯腈-丁二烯-苯乙烯（ABS)塑料挤出板材 GB/T 11547 塑料 耐液体化学试剂性能的测定 GB/T 16422.2 塑料实验室光源暴露试验方法 第2部分：氙弧灯 GB/T18252 塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度 GB/T 18475 热塑性塑料压力管材和管件用材料分级和命名 总体使用（设计）系数 GB/T 18743 流体输送用热塑性塑料管材简支梁冲击试验方法 GB/T18998.2 工业用氯化聚氯乙烯(PVC-C)管道系统第2部分：管材 GB/T 19466.6 塑料 差示扫描量热法（DSC） 第6部分：氧化诱导时间（等温OIT）和氧化诱导
温度（动态OIT)的测定
GB/T 20207.1 丙烯-丁二烯-苯乙烯（ABS)压力管道系统第1部分：管材 HG/T2902 模塑用聚四氟乙烯树脂 HG/T5102 塑料焊条 ISO 4433-2 热塑性塑料管 耐液体化学药品分类第2部分：聚烯烃管材（Thermoplastics
pipes—Resistance to liquid chemicals—Classification—Part 2: Polyolefin pipes)
ISO4433-3 热塑性塑料管耐液体化学药品分类第3部分：硬聚氯乙烯（PVC-U）、高抗冲聚氯乙烯（PVC-HI）和氯化聚氯乙烯（PVC-C）管材［Thermoplasticspipes一Resistancetoliquidchemi- cals—Classification—Part 3:Unplasticized poly(vinyl chloride）（PVC-U)，high—impact poly(vinyl chloride)（PVC-HI)and chlorinated poly(vinyl chloride)（PVC-C) pipes]
ASTMD3159改性ETFE模压及挤出材料规范（StandardspecificationformodifiedETFEfluo ropolymer molding and extrusion materials)
材料与工艺
3
3.1 非金属材料
容器适用的常见材料种类与工艺见表1。
表1容器适用的常见材料种类与工艺容器制造工艺
序号 1 2 3 4 1 2 3
分类
材 料
焊接工艺滚塑工艺挤出工艺挤出缠绕工艺焊接工艺滚塑工艺缠绕烧结工艺
PVC-U、PVC-C、PE、PP、ABS
PE PE、PP PE、PP
塑料容器
PVC-U、PVC-C、PE、PTFE、ETFE、PVDF
衬里容器
PE,ETFE PTFE
衬里容器制造工艺仅指衬里层的制造工艺
3.2金属材料
衬里容器所适用的金属材料应符合GB/T150.2的相关规定
