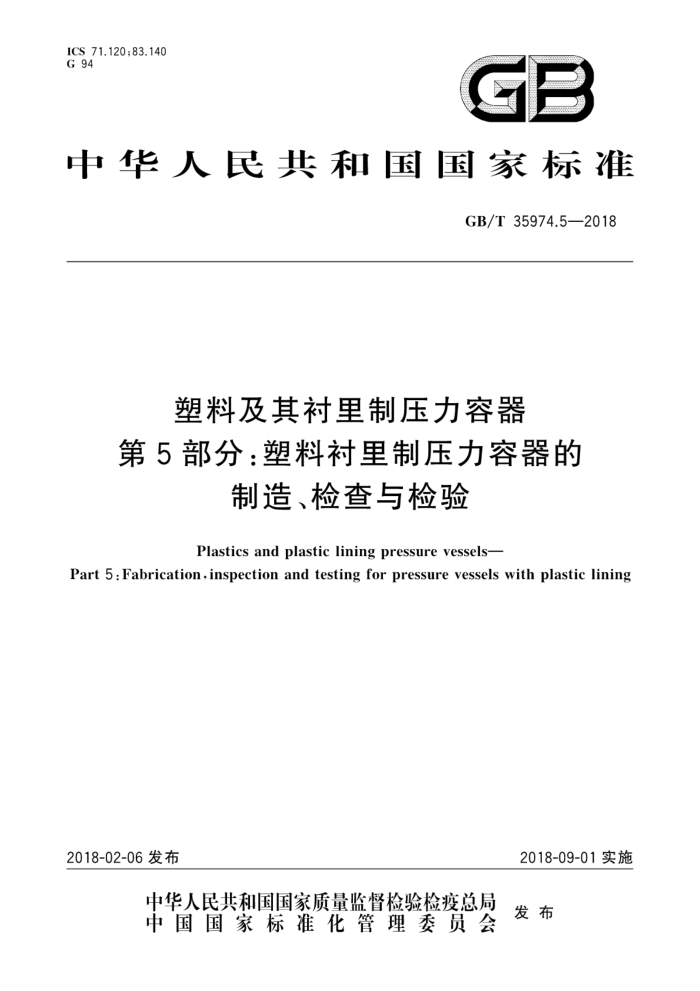

ICS 71.120;83.140 G 94
GB
中华人民共和国国家标准
GB/T35974.52018
塑料及其衬里制压力容器
第5部分：塑料衬里制压力容器的
制造、检查与检验
Plastics and plastic lining pressure vessels-
Part 5 : Fabrication,inspection and testing for pressure vessels with plastic lining
2018-02-06发布
2018-09-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T35974.5—2018
目 次
前言
范围规范性引用文件
2
3 制造 3.1 一般要求 3.2 材料 3.3 加工工艺
技术要求 4.1 外观 4.2 衬里最小壁屋 4.3 耐压试验 4.4 泄漏试验 4.5 电火花试验 4.6 热胀冷缩试验 4.7 耐负压试验检验 5.1 检验方法 5.2 检验规则出厂要求
5
6
6.1 出厂资料 6.2 铭牌 6.3 包装和运输 6.4 贮存 GB/T 35974.5—2018
前言
GB/T35974《塑料及其衬里制压力容器》分为五个部分：
第1部分：通用要求；第2部分：材料；
一第3部分：设计；一第4部分：塑料制压力容器的制造、检查与检验：
第5部分：塑料衬里制压力容器的制造、检查与检验。 本部分为GB/T35974的第5部分 . 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国石油和化学工业联合会提出。 本部分由全国非金属化工设备标准化技术委员会（SAC/TC162)归口。 本部分起草单位：国家化学建材质量监督检验中心、承德精密试验机有限公司、国家塑料制品质量
监督检验中心（福州）、天津市特种设备监督检验技术研究院、四川理工学院、上海沃泰科流体设备有限公司、天华化工机械及自动化研究设计院有限公司、广州特种承压设备检测研究院、云南建投第二安装工程公司、河南省锅炉压力容器安全检测研究院、贵州燃气（集团)有限责任公司、温州赵氟隆有限公司、 四川省特种设备检验研究院、安徽汇久管业有限公司、上海市特种设备监督检验技术研究院。
本部分主要起草人：吴东亮、王新华、张欣涛、杜非、李俊、秦波、杭玉宏、丁金森、许彦录、赵波、张海营、 刘智、陈国龙、杨虎、周向阳、郑汪萍
II GB/T35974.5—2018
塑料及其衬里制压力容器第5部分：塑料衬里制压力容器的
制造、检查与检验
1范围
GB/T35974的本部分规定了塑料衬里制压力容器的制造、技术要求、检验、出厂要求，本部分适用于以焊接、滚塑、缠绕烧结等加工工艺制造的塑料衬里制压力容器。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150.4压力容器 第4部分：制造、检验和验收 GB/T35974.2 塑料及其衬里制压力容器第2部分：材料 GB/T 35974.3 塑料及其衬里制压力容器 第3部分：设计 HG/T 4090 塑料衬里设备电火花试验方法 HG/T 4092 塑料衬里设备热胀冷缩试验方法 HG/T 4093 塑料衬里设备衬里耐负压试验方法 HG/T 4280 塑料焊接工艺评定 HG/T 4281 塑料焊接工艺规程 JB/T 4711 压力容器涂敷与运输包装 NB/T47013.8 承压设备无损检测 第8部分：泄漏检测
3制造
3.1一般要求 3.1.1衬里容器采用的金属壳体应符合GB/T150.4的要求。 3.1.2衬里容器制造时，应对金属壳体内壁按不同衬里容器加工工艺进行相应处理，并符合相关规定要求。 3.1.3衬里容器应按本部分规定的加工工艺进行制造。 3.1.4衬里容器新产品试制前或结构、材料、工艺有较大变动可能影响产品性能时，应进行工艺评定，工艺评定合格后方可进行制造。 3.1.5衬里焊接工艺评定应按3.3.1.2的规定进行，滚塑、缠绕烧结工艺评定项目至少应包括表1的内容，当表1评定项目发生变化时应重新进行工艺评定。
1 GB/T 35974.5—2018
表 1 工艺评定项目
滚塑 0 0 O 0 0 0
评定项目外观尺寸壁厚均匀度壁内气孔拉伸强度断裂伸长率
缠绕烧结
0 0 0
0 0
注：“○"表示需进行的项目；“一"表示不必进行的项目。
3.2材料 3.2.1 原则
3.2.2 验收 3.2.2.1 项目
材料验收项目为材料质量证明书、外观、尺寸和性能指标等。
QO
3.2.2.2 质量证明书
材料应有出厂质量证明书，质量证明书中的项目和指标应符合GB/T35974.2的规定。 3.2.2.3 外观
O
材料外观应进行全 指标应符合GB/T35974.2的规定。 3.2.2.4 尺寸
材料主要尺寸应进行100%检验。指标应符合GB/T35974.2的规定。 3.2.2.5 性能指标
主要材料的性能指标应符合GB/T35974.2的规定。
3.2.3 材料的复检
3.2.3.1 有下列情况之一者，材料的性能指标应按GB/T35974.2和设计要求进行复检：
a) 对质量证明书中的性能指标有怀疑时； b) 设计文件中要求进行复检时。
3.2.3.2 材料复检应进行性能指标的抽检。 抽检范围应覆盖材料的每个出厂批次，抽检的项目至少包括表2的内容，所检验项目应全部合格才能用于衬里容器制造。
2
