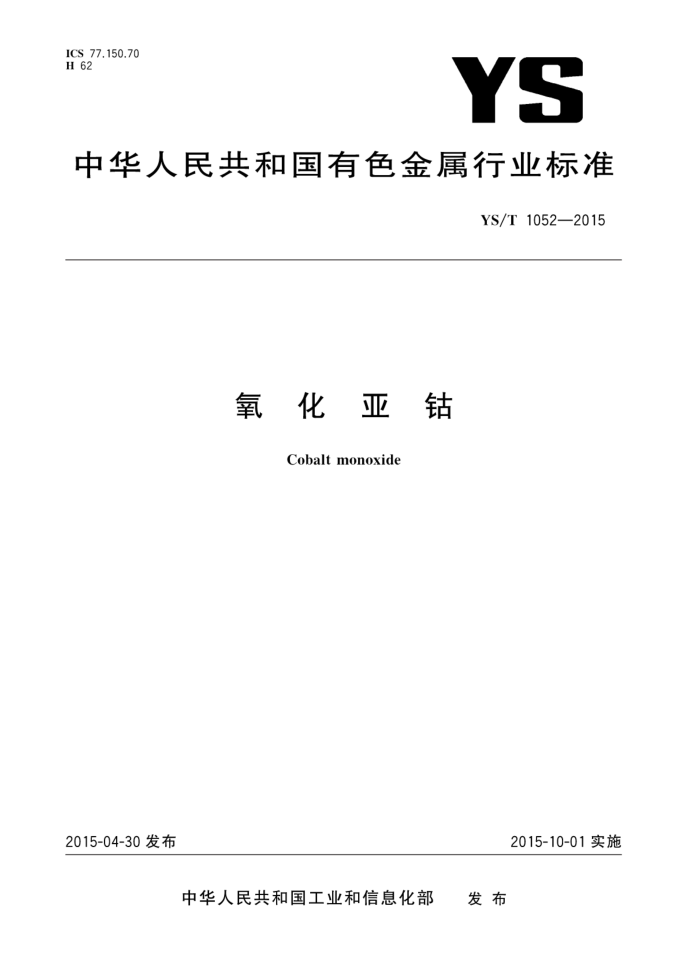

ICS 77.150.70 H 62
YS
中华人民共和国有色金属行业标准
YS/T1052—2015
氧化 亚钴
Cobaltmonoxide
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部 发布 中华人民共和国有色金属
行 业 标 准氧化 亚 钻 YS/T 10522015
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址：www.gb168.cn 服务热线：400-168-0010
010-68522006
2015年9月第一版
*
书号：155066·2-29000
版权专有 侵权必究 YS/T1052—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准起草单位：浙江华友钻业股份有限公司、广东邦普循环科技有限公司。 本标准主要起草人：陈雪华、谢柏华、李长东、余海军、郁惠坤、周良、谢英豪、张学梅
I YS/T1052—2015
氧化 亚 钻
1范围
本标准规定了氧化亚钻(CoO)的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书和订货单(或合同)内容。
本标准适用于供生产锂离子电池材料、镍氢电池材料、镍镉电池材料、镍-合金电池材料、磁性材料及其他用途的氧化亚钻。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1479.2 金属粉末松装密度的测定 第2部分：斯柯特容量计法 GB/T 5314 粉末冶金用粉末取样方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 19587 气体吸附BET法测定固态物质比表面积 YS/T 710.1 氧化钻化学分析方法 第1部分：钴量的测定 电位滴定法 YS/T 710.2 氧化钻化学分析方法 第2部分：钠量的测定 火焰原子吸收光谱法 YS/T 710.6 氧化钻化学分析方法 第6部分：钙、镉、铜、铁、镁、锰、镍、铅和锌量的测定 电感
耦合等离子体发射光谱法
3要求
3.1 牌号
氧化亚钴按化学成分分为CoO-1和CoO-2两个牌号。 3.2 化学成分
不同牌号的氧化亚钻的化学成分应符合表1的规定。
表1 各牌号氧化亚钴的化学成分
Co0-1 0.002 0.002 0.002 0.005 0.005 0.005 0.005 0.010
CoO-2 0.005 0.005 0.005 0.010 0.010 0.010 0.010 0.020
牌 号 Co含量/%
77.5~78.5
Cu Mn Zn Ni Fe Ca Mg Na
杂质含量/%，不大于
1 YS/T1052—2015
5.4检验结果的判定 5.4.1采用GB/T8170规定的修约值比较法判定检验结果是否符合本标准。 5.4.2产品的化学成分检验不符合本标准规定时，应在该批产品中对不符合本标准规定的项目取双倍数量的样品按4.1～4.3所规定的检验项目进行重复检验。如仍有一个结果不符合本标准的规定时，则判该批产品为不合格， 5.4.3产品的松装密度、比表面积检验不符合本标准规定时，应在该批产品中对不符合本标准的项目取双倍数量的样品按4.4～4.5所规定的检验项目进行重复检验。如仍有一个结果不符合本标准的规定时，则判该批产品为不合格。 5.4.4产品的外观质量不符合本标准的规定时，则判该箱（袋）产品为不合格。
6标志、包装、运输、贮存及质量证明书
6.1标志
6.1.1 每袋产品包装上应注明：
a) 产品名称、牌号； b）产品批号； c）净重。
6.1.2 每箱产品包装上应注明：
a) 产品名称、牌号； b) 产品批号： c) 净重； d) 生产日期； e) 供方名称及地址。
6.2 包装
产品经检验合格后，采用双层薄膜袋真空包装，每袋净重1.5kg；每10袋装人一瓦楞纸板箱，每箱净重15kg。当用户对包装规格及包装材料有特殊要求时，供需双方协商解决， 6.3运输
运输时防止产品淋雨、受潮，运输车辆应清洁。在搬运过程中应轻拿轻放，不得滚动、倒置，并防止产品的内包装损坏。 6.4贮存
产品应贮存于干燥、通风、无腐蚀性气体的环境中，严防受潮、腐蚀。 6.5 质量证明书
每批产品应附有质量证明书，其上注明： a） 供方名称、地址、电话； b） 产品名称、牌号； c) 产品批号； d) 净重和件数； e） 分析检测结果及检验部门的印记； YS/T1052—2015
f）本标准编号； g) 生产日期。
L/SX
订货单(或合同)内容
7
本标准所列产品的订货单(或合同)应包括下列内容： a) 产品名称； b) 产品牌号； c) 产品数量； d) 本标准编号； e) 其他。
版权专有 侵权必究
*
书号：155066·2-29000
YS/T1052-2015
