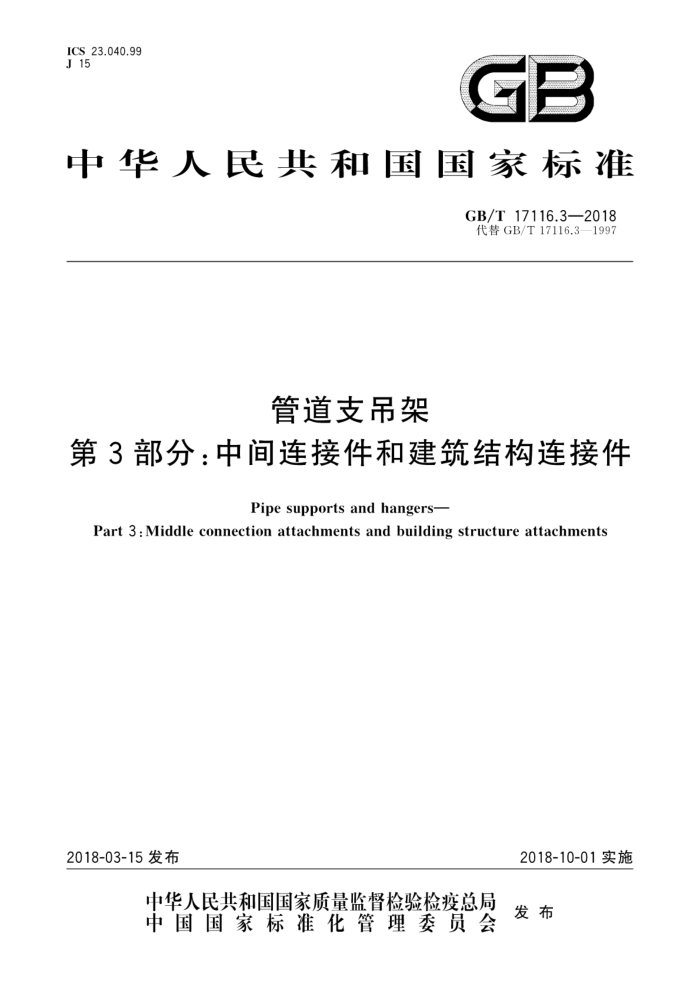

ICS 23.040.99 J 15
GB
中华人民共和国国家标准
GB/T17116.32018 代替GB/T17116.3—1997
管道支吊架
第3部分：中间连接件和建筑结构连接件
Pipe supportsand hangers-
Part 3 : Middle connection attachments and building structure attachments
2018-10-01实施
2018-03-15发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T17116.3—2018
目 次
前言范围
1
2规范性引用文件 3吊杆及其配件的公称尺寸和螺纹系列 4吊杆的型式尺寸
4.1 双头螺纹吊杆 4.2 全螺纹吊杆 4.3 环眼单头螺纹吊杆 4.4 环眼双头螺纹吊杆
5吊杆配件的型式尺寸
5.1 螺旋扣 5.2 连接螺母 5.3 U型螺母 5.4 吊环螺母 5.5 双孔连接板 5.6 三孔连接板…· 5.7 螺母 5.8 薄螺母 5.9 平垫圈 5.10 球(锥)面垫圈 6拉撑杆及销座的型式尺寸 6.1 拉撑杆 6.2 销座
10 12
.
14 16 17
18 19
19
20
20
21
建筑结构连接件的型式尺寸 7.1 钢梁夹 7.2 钢梁连接角钢 7.3 钢梁加强板· 7.4 垫板 7.5 单眼吊板 7.6 U型吊板· 7.7 倒U型吊板 7.8 混凝土后锚固件
22
22 24 24 26 28 29 31 33 GB/T17116.3—2018
前言
GB/T17116《管道支吊架》分为以下三个部分：
第1部分：技术规范；一第2部分：管道连接部件；第3部分：中间连接件和建筑结构连接件。 本部分是GB/T17116的第3部分 ：本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T17116.3一1997《管道支吊架 第3部分：中间连接件和建筑结构连接件》。与
GB/T17116.3一1997相比，主要技术变化如下：
更新了规范性引用文件；修改了吊杆及其配件的螺纹规格及最大使用荷载，公称直径大于或等于56mm的吊杆修改为采用螺距为4mm的细牙螺纹；增加了短型螺旋扣的型式和尺寸；薄螺母、平垫圈的尺寸系列根据相关国家标准进行了修改；增加了槽钢钢梁夹型式及主要尺寸；修改了H型钢（HW、HN)加强板的尺寸。
本部分由中国机械工业联合会提出。 本部分由全国管路附件标准化技术委员会（SAC/TC237)归口。 本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：中国电力工程顾问集团华东电力设计院有限公司、中机国能电力工程有限公
司、中国电力工程顾问集团西北电力设计院有限公司、中国石油工程建设公司华东设计分公司、中国天辰工程有限公司、江苏焱鑫科技股份有限公司、上海新奇五金有限公司、中国能源建设集团广东省电力设计研究院有限公司、江苏电力装备有限公司。
本部分主要起草人：冯峰、林磊、林其略、马欣强、沈重光、刘建、刘俊、浦万生、邓宏伟、苏引平、刘洪福、 曹燕东。
本部分所代替标准的历次版本发布情况为：
GB/T17116.3—1997。
I GB/T17116.3—2018
管道支吊架
第3部分：中间连接件和建筑结构连接件
1范围
GB/T17116的本部分规定了公称尺寸为NS10～NS125的管道支吊架连接件的典型结构型式和主要连接尺寸。
本部分适用于管道支吊架装置的中间连接件和建筑结构连接件，
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T 95 平垫圈C级 GB/T706—2008热轧型钢 GB/T 849 球面垫圈 GB/T 850 锥面垫圈 GB/T 6170 1型六角螺母 GB/T 6171 1型六角螺母 细牙 GB/T 6172.1 六角薄螺母 GB/T 6173 六角薄螺母细牙 GB/T 11263 热轧H型钢和剖分T型钢 GB/T 15389 螺杆 GB/T 17116.1—2 2018 管道支吊架 第1部分：技术规范 GB/T17116.2 管道支吊架 第2部分：管部连接部件
吊杆及其配件的公称尺寸和螺纹系列
n
3.1 吊杆及其配件的公称尺寸应与相配的螺纹公称直径一致，根据螺距不同，吊杆及其配件可分为A 系列和B系列，并应符合表1的规定。 2吊杆及其配件的螺纹可分为右螺纹（用RH表示）和左螺纹（用LH表示）两种。左螺纹仅用于螺
3.2
旋扣的一端及与其相连的吊杆螺纹。 3.3螺纹吊杆的材料应符合GB/T17116.1一2018中表7的规定 3.4吊杆及其配件公称尺寸与吊架管部公称尺寸及其荷载系列的匹配应符合GB/T17116.2的规定。
1 GB/T 17116.3—2018
表 1 吊杆及其配件的公称尺寸、螺纹系列及最大使用荷载
螺纹规格
最大使用载荷
公称尺寸NS
kN 3.90 5.71 10.9 17.1 24.7 39.7 61.2 84.4 123 185 248 283 320 402 517 647 791 1 033
A系列 M10 M12 M16 M20 M24 M30 M36 M42 M48 M56X4 M64X4 M68×4 M72×4 M80×4 M90X4 M100×4 M110X4 M125X4
B系列 M10×1 M12X1.5 M16×1.5 M20X1.5 M24×2 M30X2 M36X3 M42X3 M48X3 M56X4 M64X4 M68×4 M72X4 M80×4 M90X4 M100×4 M110X4 M125X4
10 12 16 20 24 30 36 42 48 56 64 68 72 80 90 100 110 125
注：螺纹规格≤M30的吊杆最大使用荷载按许用拉伸应力为79MPa计算；螺纹规格为M36和M42的吊杆最大
使用荷载按许用拉伸应力为83MPa计算；螺纹规格>M42的吊杆最大使用荷载按许用拉伸应力为92MPa 计算。 除与杆端关节轴承相连等特殊需要可采用B系列外，其余均应采用A系列
4 吊杆的型式尺寸
4.1 双头螺纹吊杆
双头螺纹吊杆的结构型式见图1，主要尺寸应符合表2的规定。
生
1
1g
C
图1 双头螺纹吊杆
2 GB/T17116.3—2018
表2 双头螺纹吊杆尺寸
单位为毫米
[d
公称尺寸 螺纹规格 NS
ba
6; b.c
d M10 M12 M16 M20 M24 M30 M36 M42 100 200(450) V: V V
1 000 1 500 2 000 2 500 3 000
500
V V V
25 125(355) V 32 125(355) V
V V V V V V V V V V V V V V V V V V
V / V V V V V V V V V V V V V V V V
V
V V V V V V V V V V V V V V V V V V
10 12 16 20 24 30 36 42 48 56 64 M64 X4 160 250(500) V
V
~
40 125(400) 50 140(400) V V V 63 140(400) V
V
V V V
80 160(400) V V 90 180(450) V:
V
1 V V V V 1 1 V V V
M48 125 200(450) / M56X4 140 224(500) / V
V
V V V V V V 1 V
M68X4 180 280(500)
68 72 M72X4 180 280(500)
M80X4 200 315(500) M90X4 224 355(560)
80 90 100 M100 X 4 250 450(630) 110 M110X×4 280 450(630) 125 M125X4 315 500(630)
短螺纹6可为右螺纹长螺纹b1可以是右螺纹，也可以是左螺纹。 与长型螺旋扣相连，应采用括号内的尺寸。 。表中的“”表示吊杆长度1有此规格。 “b采用括号内尺寸时，无1=500mm一档。
4.2 全螺纹吊杆 4.2.1 螺纹规格为M10～M42的全螺纹吊杆尺寸，除螺距应符合表1规定外，其余尺寸应符合 GB/T15389的规定 4.2.2 螺纹规格为M48～M125的全螺纹吊杆的结构型式见图2，主要尺寸应符合表3的规定， 4.2.3 全螺纹吊杆的标准长度应为1000mm、1500mm、2000mm三种。 4.2.4 全螺纹吊杆一般为右螺纹，
3 GB/T 17116.3—2018
X
图2 全螺纹吊杆
表3 全螺纹吊杆尺寸
单位为毫米
公称尺寸 NS
螺纹规格
公称尺寸 NS 80 90 100 110 125
螺纹规格
d M48 M56X4 M64X4 M68X4 M72X4
d M80X4 M90X4 M100X4 M110X4 M125X4
48 56 64 68 72
4.3 环眼单头螺纹吊杆 4.3.1 开口环眼单头螺纹吊杆
开口环眼单头螺纹吊杆的结构型式见图3，主要尺寸应符合表4的规定。
吊中
La
图3开口环眼单头螺纹吊杆
4
