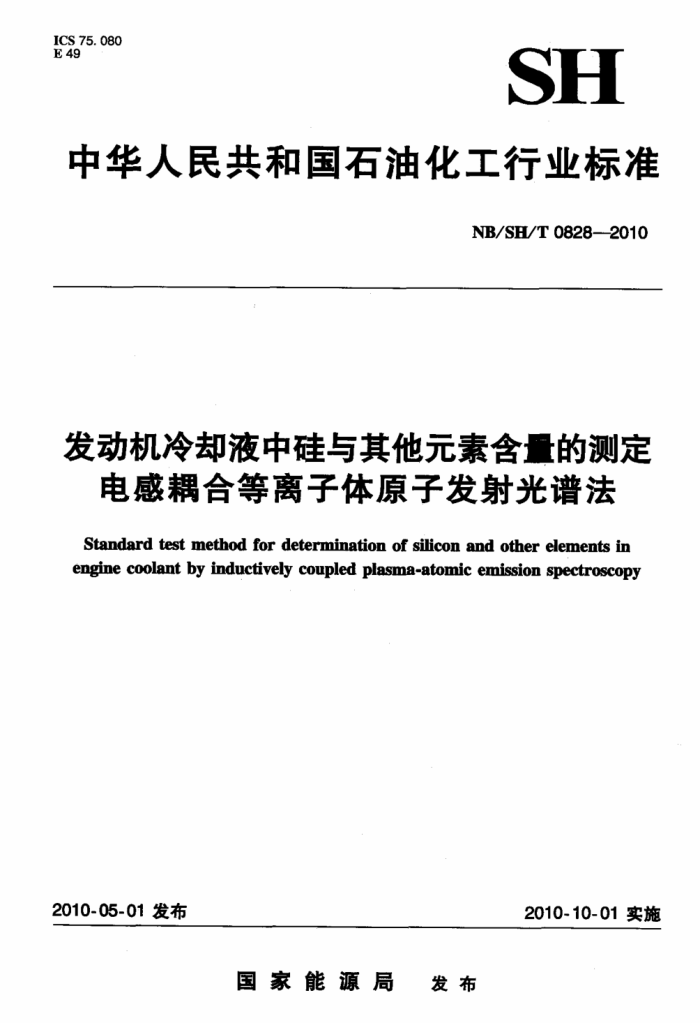

ICS.75.080 E 49
SH
中华人民共和国石油化工行业标准
NB/SH/T0828--2010
发动机冷却液中硅与其他元素含量的测定
电感耦合等离子体原子发射光谱法
Standard test method for determination of silicon and other elements in engine coolant by inductively coupled plasma-atomic emission spectroscopy
2010-05-01发布
2010-10-01实施
国家能源局 发布 NB/SH/T0828—2010
前言
本标准修改采用美国试验与材料协会标准ASTMD6130-97a（2003)《发动机冷却液中硅与其他元素含量的电感耦合等离子体原子发射光谱测定法》。
本标准根据ASTMD6130-97a（2003）重新起草。 为了适合我国国情，本标准在采用ASTMD6130－97a（2003）时进行了修改。本标准与ASTM
D6130-97a(2003）的主要差异如下：
本标准的引用标准采用了我国相应的国家标准；本标准取消了ppm的使用；一本标准对计算公式进行了修改；一本标准增加了附录A《典型元素标准储备溶液的制备》。
为了方便使用，本标准还做了如下编辑性修改：
对重复性和再现性的表述方式按我国的习惯进行了修改，删除了《精密度参数一览表》。 本标准的附录A为资料性附录。 本标准由中国石油化工集团公司提出。 本标准由中国石油化工股份有限公司石油化工科学研究院归口。 本标准起草单位：中国石油化工股份有限公司润滑油研发（北京）中心。 本标准主要起草人：夏鹏、黄红亚、杨兵、朱志国。 本标准为首次发布。 NB/SH/T0828—2010
发动机冷却液中硅与其他元素含量的测定
电感耦合等离子体原子发射光谱法
1范围 1.1本标准规定了用电感耦合等离子体原子发射光谱（ICP-AES）仪测定发动机冷却液中的硅含量的方法。本标准适用于测定硅含量不低于5mg/L的发动机冷却液。本标准也可以用来测定发动机冷却液中其他元素的含量。本标准适用于溶解或者分散于冷却液中的元素含量测定。 1.2本标准适用于未使用过的发动机冷却液和用过的发动机冷却液。 1.3本标准采用国际单位制(SI)单位。 1.4本标准涉及某些与标准使用有关的安全问题，但并未对此有关的所有安全问题都提出建议。 因此，用户在使用本标准之前有必要建立适当的安全和防护措施，并确定相应的管理制度。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T4756石油液体手工取样法（GB/T4756—1998，eqvIS03170：1988） GB/T6682分析实验室用水规格和试验方法（GB/T6682—1992，neqISO3696：1987）
3方法概要
溶液中的元素可采用顺序扫描型或全谱直读型的ICP-AES仪器进行测定。新的或者使用过的发动机冷却液样品应经过稀释处理。试样和标准物由动泵引入雾化器内，雾化后并注入氩气等离子体中，等离子体的高温使试样中的被测元素激发，从而发射出相应波长和特定强度的光。发射强度与元素浓度成正比。由标准物与试样的发射强度的对比可确定元素含量。 4意义与用途
一些发动机冷却液由含硅的添加剂组成。本方法的意义在于通过测定发动机冷却液中溶解的或分散的元素含量来确定有关添加剂的含量。 5干扰 5.1干扰因素分类 5.1.1谱线于扰：从非目标元素发射出的干扰谱线可能会产生一个明显净信号的增加。谱线干扰包括：光谱线的直接重叠，强光谱线的谱峰变宽部分重叠，离子－原子的转化时发射的连续光，分子的连续辐射带，高浓度的元素发射的杂散光。通过选择分析波长来避免光谱的重叠干扰。 5.1.2物理于扰：物理干扰是样品的雾化和传输过程造成的，如黏度和徽粒污染的影响。 5.1.3背景干扰：因杂散光等产生的高背景效应可以通过分析谱线附近的背景进行校正而减少。 5.1.4化学干扰：化学干扰由分子化合物生成、电离效应、样品在等离子体中原子化蒸发时引起的热化学效应所产生，通常这些效应不是很显著，它可以通过细心选择操作条件如人射功率、等离子体的观测位置等而降到最低。
1 NB/SH/T0828 2010
6仪器设备
光谱仪：使用顺序扫描型或全 谱直读型的ICP-AES设备，包括射频发生器、炬管、雾化器
ES SS
C
雾室、蠕动泵和计算机。 7 试剂与材料
试剂纯度：制备标准车 物和样品时应使用分析纯或更高级别纯度的试剂，如果试验证明其他级
7. 1
别纯度的试剂对测定结果无影响也可以使用。 7.2水：应符合 金CB/V6682二级水的要求 7.3标准诸备溶液制备：可以购买或者由纯度较高的化学品或金属物质配制1000mg 表1 发动机冷却液中元素分析波长（ICP-AES法）
O
支长 nn 混合标准1
251.612.288.158.252.851.252.411
202.030,204.598
249.773 214.914，178.29
混合标准2
308.215,394.401,369.152
220.353 213.856
259.94. 259.837,238.204
324.754,219.226 279.079 280.270.279.553
317.933,393.37,396.847,315.887
588.995, 589.592
-
8取样
取样应按照CB/T 4756的要求进行 9 校准与标准化 9.1 根据制造
明书没置仪器。仪器至少要预热20min。
9.2 根据厂商提供的说明书用空自或标准溶液来校准与使用仪器。在信号完整出现之前，吸人标准溶液至少30s使仪器达到平衡在含翻的标准溶液测定时至少用水多运行冲洗60s。对标准曲线进行校验，并监控标准溶液的稳定性。 10 试样制备
用水稀释样品以保证待测元素的含量在仪器线性测量范围内。通常用过的发动机冷却液稀释到
2 NB/SH/T0828—2010
1/20或1/50，发动机冷却浓缩液稀释到1/100。样品可以按质量比稀释，也可按体积比稀释，如果按体积比稀释一定要保证溶液能完整的转移。含有微粒的样品要通过过滤或离心来分离微粒。 11 试验步骤 11.1 使用与校准步骤相同的试 件，将试样吸人已校准的仪器。多次冲洗以保证洗净残留物。 如果试样中含硼， 试程祥洲 定之间、 要用水多运行（冲洗)60s。 11.2每做完10个式详或接 安仅器要求，要运行一次空白和标准溶液或仪器校验标准样品）。每次仪器运行完以后都 空和标准溶液检查，校验标准样品。测定浓度应在标定值的±5%之内，如果超出此范围 必须重新校准仪器并且重做试验 11.3如果怀疑试样被污染或存在光谱干扰或待测元素含量过低而引起测量误差，可用基体匹配或重复试 验来进行质量控制程序检查。 11. 4 更用连接仪器的计算机进行校正与计算，包括稀释倍数
S
17
12 报告 Z 12. 如果武样由质量比稀释，可以报告为质量分数。 如果试样由体积比稀释， 可报告为/L、
等，这些单位可通过密度转化为质量分数。， 见式(1)：
mg/
N 仙精密度 D
=C×10-
(1)
0
1
式样中各元素的质量分数，%；武样中各元素的浓度，mg/L；式样的密度，mL。 与偏差
O ?
13
13
按下述规定判断测定结果的可靠性（95%置信水平）。 13 11 重复性
对础含量测定，由同 1一个操作者， 使用同一台仪器 在相同的操作条件下，对同一试样进行测定 得到的两个连续测定结果之差，不得超过算术平均值的6% 13.1 2再现性
对硅含量测定，不同的操作者在不同的实验室中，对同 一试样测定得到的两个独立的结果之差异，不得超过章状平均值的9% 13.2
由子没 可接受的参考物来确定偏差，所以偏差没有测定。 14 关键词
发动机冷却液电感耦合等离子体原子发射光谱仪；硅。
NIHO
3 NB/SH/T0828—2010
附录A （资料性附录）
典型元素标准储备溶液的制备
A.11000mg/L二氧化硅标准储备溶液的制备：称取4.7304g的偏硅酸钠（Na,Si0，·9H,0），用去离子水溶解，再加10mL的硝酸后，将溶液转移入1000mL容量瓶中，用去离子水稀释至刻度，摇匀。 A.21000mg/L钼标准储备溶液的制备：称取1.7325g钼酸铵［（NH4）。Mo0244H,0]，用去离子水溶解。将溶液转移入1000mL容量瓶中，用去离子水稀释至刻度，摇勾。 A.31000mg/L硼标准储备溶液的制备：称取5.7160g的无水硼酸（HsB0，），不要进行干燥，用去离子水溶解，将溶液转移入1000mL容量瓶中，并稀释至刻度，摇匀后立即转移至一非玻璃容器中储藏。 A.41000mg/L磷标准储备溶液的制备：称取4.3937g磷酸二氢钾（KH,P0.），用去离子水溶解，将溶液转移人1000mL容量瓶中，用去离子水稀释至刻度，摇匀。 A.51000mg/L铝标准储备溶液的制备：称取1.0000g的金属铝（Al），加人4mL的盐酸溶液（体积比1:1）和1mL硝酸温热溶解。完全溶解后，转移人1000mL的容量瓶中，再加人10mL的盐酸溶液（体积1：1），用去离子水稀释至刻度，摇匀。 A.61000mg/L铅标准储备溶液的制备：称取1.5985g的硝酸铅[Pb（N0,）2]，用少量的硝酸溶液（体积比1:1）溶解。再加20mL硝酸溶液（体积比1:1），将溶液转移人1000mL容量瓶中，用去离子水稀释至刻度，摇匀。 A.71000mg/L锌标准储备溶液的制备：称取1.2447g的氧化锌（Zn0），用少量的稀硝酸溶液溶解，再加入10mL的硝酸，将溶液转移入1000mL容量瓶中，用去离子水稀释至刻度，摇匀。 A.81000mg/L铁标准储备溶液的制备：称取1.4298g的三氧化二铁（Fez0,），用20mL盐酸溶液（体积比1:1）和2mL硝酸加热溶解。冷却后，再加入5mL的硝酸溶液（体积比1:1），将溶液转移人1000mL容量瓶中，用去离子水稀释至刻度，摇匀。 A.91000mg/L铜标准储备溶液的制备：称取1.2564g的氧化铜Cu0，用少量的硝酸溶液（体积比 1:1)溶解，再加10mL的硝酸，将溶液转移人1000mL容量瓶中，用去离子水稀释至刻度，摇匀。 A..101000mg/L镁标准储备溶液的制备：称取1.6584g的氧化镁（Mg0），用少量的硝酸溶液（体积比1:1）溶解，再加10mL的硝酸，将溶液转移人1000mL容量瓶中，用去离子水稀释至刻度，摇匀。 A.111000mg/L钙标准储备溶液的制备：称取2.4969g碳酸钙CaC0，，于180℃下干燥1h，用少量的硝酸溶液（体积比1:1）溶解，再加人10mL的硝酸，将溶液转移人1000mL容量瓶中，用去离子水稀释至刻度，摇匀。 A.121000mg/L钠标准储备溶液的制备：称取2.5419g氯化钠（NaCI），用去离子水溶解，再加人 10mL的硝酸，将溶液转移人1000mL容量瓶中，用去离子水稀释至刻度，摇匀。
注：附录A提供的配制方法仅供参考。附录A中试剂纯度为光谱纯或不低于99.9%，对于试剂纯度较低或不
能进行干燥的化合物，配制成溶液后应与有证的标准溶液进行比对。
