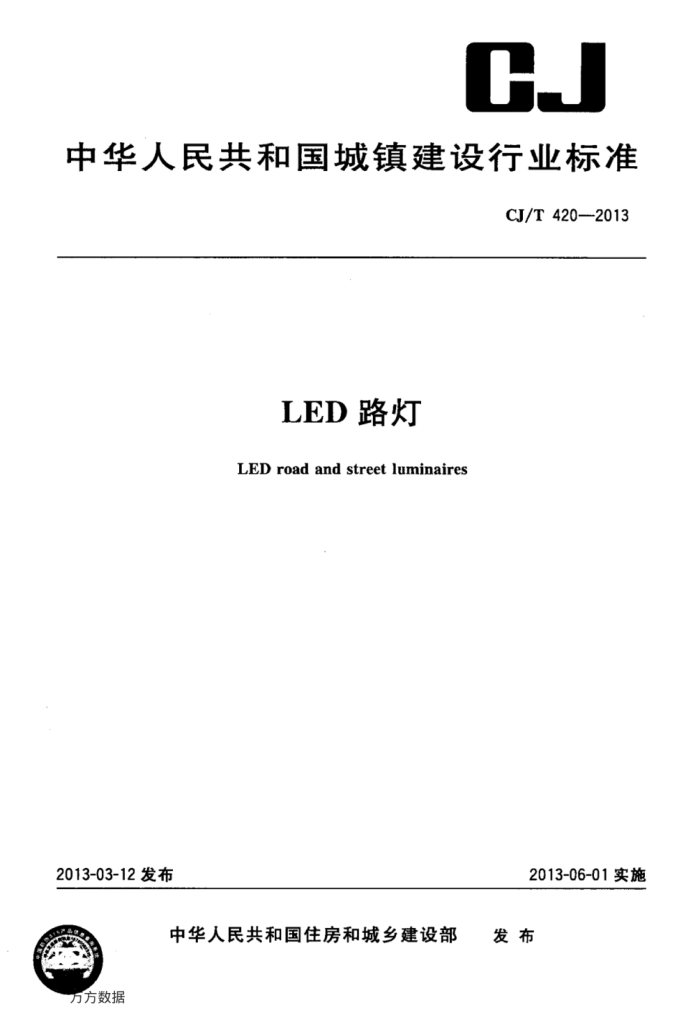

CJ
中华人民共和国城镇建设行业标准
CJ/T420--2013
LED路灯
LEDroad and streetluminaires
2013-03-12发布
2013-06-01实施
中华人民共和国住房和城乡建设部 发布
万方数据 CJ/T420—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部道路与桥梁标准化技术委员会归口。 本标准负责起草单位：中微光电子（潍坊)有限公司、深圳市海川实业股份有限公司。 本标准参加起草单位：苏州晶蓝光电有限公司。 本标准主要起草人：孙夕庆、张彦伟、何唯平、李明军、孔瑞、黄永衡。
H
万方数据 CJ/T420-—2013
LED路灯
1范围
本标准规定了LED路灯的要求、试验方法、检验规则、标志、包装、运输和贮存等。 本标准适用于道路和街路照明的LED灯具。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.22--2002电工电子产品环境试验第2部分：试验方法试验N：温度变化 GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB7000.1--2007灯具第1部分：一般要求与试验 GB7000.5—2005 5道路与街路照明灯具安全要求 GB17625.1电磁兼容限值谐波电流发射限值（设备每相输人电流≤16A)(GB17625.1一
2003,IEC61000-3-2.2001,IDT)
GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB17743电气照明和类似设备的无线电骚扰特性的限值和测量方法 GB/T18595一般照明用设备电磁兼容度抗扰度要求（GB/T18595—2001，idtIEC61547：1995） GB/T24824普通照明用LED模块测试方法 CJ45城市道路照明设计标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
LED路灯LEDroadand streetluminaire 一种使用半导体发光二极管作为光源的用于道路和街路照明的灯具。
-
3. 2
LED电源控制器LEDpowercontroler 连接在电源和LED光源之间，用来为LED光源提供稳定的电流，保证LED光源在限定的电流下
工作的一个部件。 3. 3
初始值initialreadings 灯具最初工作所测的光、电特性。
3. 4
光通维持率lumenmaintenanceratio 灯具在规定工作条件下工作，在一特定时间点的光通量与该灯具的光通量初始值之比，以百分数
1
万方数据 CJ/T 4202013
表示。 3.5
灯具光效luminaireefficacy 灯具输出光通量与灯具消耗电功率的比值。
3.6
光源腔lightcavity 用于放置、固定和保护光源的腔体。
4要求 4.15 安全要求 4.1.1 灯具标记应符合GB7000.5一2005第5章的规定。 4.1.2 灯具结构应符合GB7000.12007第4章和GB7000.5—2005中6.3和6.5的规定。 4.1.32 灯具爬电距离和电气间隙应符合GB7000.1一2007第11章的规定。 4.1.42 灯具接地规定应符合GB7000.5一2005第8章的规定。 4.1.5 5灯具接线端子应符合GB7000.5-2005第9章的规定， 4.1.6 灯具外部接线和内部接线应符合GB7000.5一2005第10章的规定。 4.1.72 灯具防触电保护应符合GB7000.1一2007第8章的规定。 4.1.8 灯具耐久性试验和热试验应符合GB7000.5一2005第12章的规定。 4.1.9 9灯具防护等级不应低于IPX3，光源腔防护等级不应低于IP65，LED电源控制器防护等级不应低于IP66。 4.1.10灯具的绝缘电阻和电气强度应符合GB7000.1一2007第10章的规定。 4.1.11灯具耐热、耐火和耐起痕应符合GB7000.1--2007第13章的规定。 4.2耐振动
LED路灯应能正常启动，不应产生零部件脱焊、变形破损及其他影响灯具正常使用的缺陷。 4.3耐盐雾
灯具在浓度为5%，沉降率为（1～2)mL/h·80cm的盐雾下试验，灯具应能正常工作，灯具上标记应清晰。 4.4温度循环
灯具在一40℃55℃温度范围下试验，灯具任何部件不应有裂痕或其他物理性损害，灯具上标记应清晰。 4.5灯具净重
额定功率不大于100W的灯具净重不应大于12kg；额定功率大于100W且不大于200W的灯具净重不应大于18kg；额定功率大于200W且不大于400W的灯具净重不应大于24kg。 4.6开关性能
灯具进行开关试验10000次后，灯具应能正常工作。
2
万方数据 CJ/T4202013
4.7功率因数
灯具在规定条件下工作时，功率因数应大于0.95。 4.8 电压波动
灯具应能在交流（220士20)V电压范围内正常工作，在此电压范围内任一电压点对应的输入功率相对于220V对应的输入功率的变化率的绝对值应小于5%。 4.9电磁兼容 4.9.1 灯具的无线电骚扰特性应符合GB17743的规定。 4.9.2 灯具的输人电流谐波应符合GB17625.1的规定。 4.9.3 灯具的电磁兼容抗扰度应符合GB/T18595的规定。 4. 10 浪涌抗扰度
灯具应能承受表1中浪涌-交流电源输入端口的电压冲击，试验后灯具应能正常工作。
表1浪涌-交流电源输入端口的电压要求
浪涌波形
1.2/50μs开路电压、8/20μs短路电流之组合波形
线-线火线-地零线-地
4kV/2kA 4 kV/2 kA 4kV/2 kA
试验电压/电流
4.11 光特性参数
LED路灯显色指数应大于70，光效初始值等级应符合表2的规定，色温分级应符合表3的规定，色品坐标应符合表4的规定。
表2 光效初始值等级
等级 1 2 3
光效初始/(lm/W)
≥120 ≥100 ≥70
表3 色温分级
色温/K 3 000 4 000 4 500 5 000
色温范围/K 3 045±175 3 985±275 4 503±243 5 028±283
3
