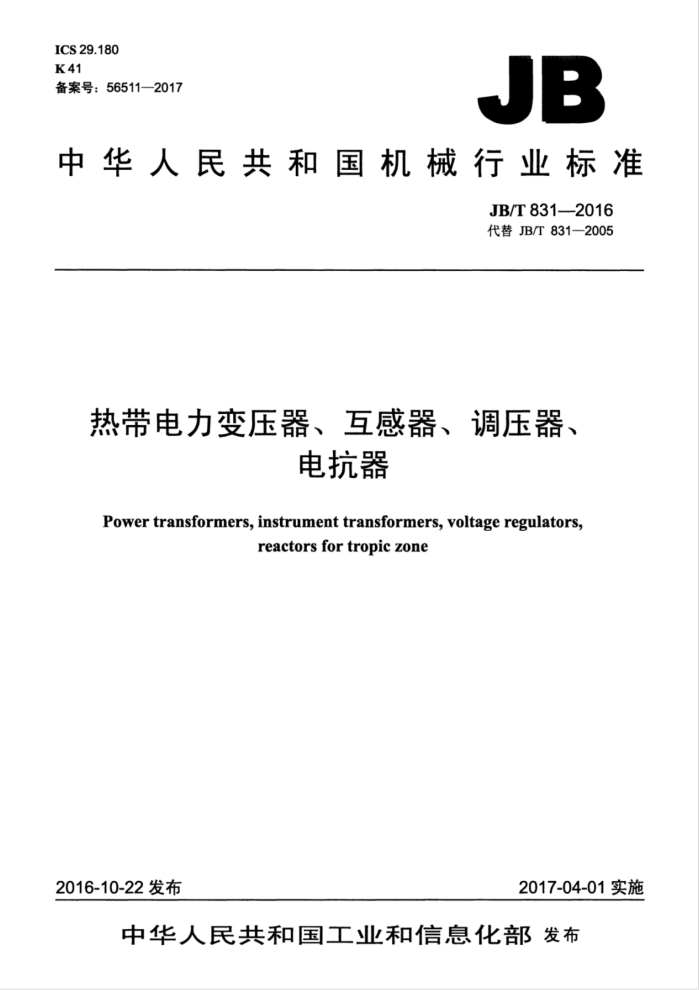

ICS29.180 K41 备案号：565112017
JB
中华人民共和国机械行业标准
JB/T8312016 代替JB/T831—2005
热带电力变压器、互感器、调压器、
电抗器
Power transformers, instrument transformers, voltage regulators,
reactors for tropic zone
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 JB/T831—2016
目 次
前言 1范围 2规范性引用文件 3产品型号及使用环境条件 4技术要求.
4.1 基本要求 4.2 温升限值。 4.3防护等级 4.4一般要求.. 4.5特殊要求.. 4.6材料选择 4.7湿热试验要求.. 5试验项目及试验方法 6标志、包装和贮存， JB/T831-2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T831-2005《热带电力变压器互感器、调压器电抗器》，与JB/T831一2005相
比主要技术变化如下：
一对规范性引用文件中的引用标准进行了修改，将部分标准由注日期引用改为不注日期引用；一对产品型号的示例进行了修改；一规定了户外式热带变压器类产品的控制箱及接线箱的防护等级：一对热带变压器类产品的油保护措施进行了修改：一将湿热试验改为湿热试验要求：一对热带变压器类产品的包装要求进行了统一规定。 本标准由中国机械工业联合会提出。 本标准由全国变压器标准化技术委员会（SAC/TC44）归口。 本标准起草单位：沈阳变压器研究院股份有限公司、保定天威保变电气股份有限公司、明珠电气有
限公司、大连第一互感器有限责任公司、中山市泰峰电气有限公司。
本标准主要起草人：孙军、李云龙、毛启武、沙玉洲、何见光。 本标准所代替标准的历次版本发布情况为：
JB/T831-1991，JB/T831—2005a
II JB/T831—2016
热带电力变压器、互感器、调压器、电抗器
1范围
本标准规定了热带电力变压器，互感器、调压器和电抗器的产品型号、使用环境条件、技术要求、 试验项目、试验方法、标志、包装和贮存。
本标准适用于热带地区电力系统中使用的油浸式及干式电力变压器、互感器、调压器和电抗器（以下简称热带变压器类产品）。
热带地区使用的其他变压器类产品可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h十12h 循环）
GB/T2423.16一2008电工电子产品环境试验第2部分：试验方法试验J及导则：长霉 GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.37电工电子产品环境试验第2部分：试验方法试验L：沙尘试验 GB4208-2008外壳防护等级（IP代码） GB/T13306标牌 JB/T3837变压器类产品型号编制方法 JB/T4159热带电工产品通用技术要求
3产品型号及使用环境条件
3.1热带变压器类产品型号编制方法应符合JB/T3837的规定，即在产品型号后面应有代表热带地区用的特殊使用环境代号，示例（仅举变压器产品）如下：
示例1： S11-1600/10TH表示三相、油浸式、空气自冷、双绕组、无励磁调压、铜导线、1600kVA、10kV级湿热带地区用、
损耗水平代号为“11”型的变压器。
示例2： SFPZ11-31500/110TA表示三相油浸式风冷、强迫油循环双绕组有载调压铜导线，31500kVA、110kV级
干热带地区用：损耗水平代号为11型的变压器。
示例3： SC10-100/6T表示三相，环氧树脂况注式空气自冷，双绕组无励磁调压铜导线：100kVA6kV级干，湿热
带地区用、损耗水平代号为“10”型的变压器。 3.2热带变压器类产品的三种气候防护类型的使用环境条件按JB/T4159的规定。
1 JB/T831—2016
4技术要求
4.1基本要求
热带变压器类产品的技术要求除应符合本标准要求外，还应符合一般相应变压器类产品标准的规定。 4.2温升限值
热带变压器类产品的温升限值在一般变压器类产品标准规定值的基础上，湿热型降低5K、干热型降低10K、干湿热合型降低10K。 4.3防护等级
热带变压器类产品的外壳防护等级应符合GB4208一2008中IP2X的要求。户外式热带变压器类产品的各种操动机构、控制箱及接线箱的防护等级应符合GB4208一2008中IP54的要求。 4.4一般要求 4.4.1热带变压器类产品的油保护措施一般包括可装设储油柜或采用全密封结构等。 4.4.2户外式热带变压器类产品引线套管应选用防污型或加强型。 4.4.3湿热型变压器类产品的金属涂漆件，表面应光滑并应有良好的防潮性能，漆膜应具有良好的附着力。铭牌、标牌应牢固耐用，上面的字迹应清晰、牢固。 4.4.4热带变压器类产品应有可靠的能防止松动的接地装置，其连接表面应有牢固的导电防锈层。 4.4.5热带变压器类产品配套组件的技术性能，除应符合一般相应变压器类产品标准外，还应符合本标准的规定。 4.5特殊要求
热带变压器类产品的结构设计、材料选择和工艺制造应满足热带气候的要求，如：湿热型产品应满足防潮要求，外露绝缘零件应满足防霉要求，电镀零件应满足防盐雾要求，干热型产品应满足防沙尘要求等。 4.6材料选择 4.6.1热带变压器类产品的铭牌或标牌及其材料的选择应符合GB/T13306的规定。 4.6.2湿热型变压器类产品在选择金属材料及保护层时，应考虑不同金属接触时的电化学腐蚀影响，其材料选择原则和保护方法应符合JB/T4159的规定。 4.6.3热带油浸式变压器类产品的密封件应采用耐变压器油，耐高温、在长期运行中耐紫外线的橡胶密封材料或其他具有相同性能的密封材料。 4.7湿热试验要求 4.7.1湿热型变压器类产品在按GB/T2423.4的规定进行试验：并经12周期湿热试验后，干式变压器类（油浸式变压器类做典型零部件试验）应满足4.7.2～4.7.5的要求。 4.7.2湿热型和干湿热合型产品进行交变湿热试验时，在最后检测阶段，产品的绝缘电阻、工频耐压试验和感应耐压试验应在下列不同条件下进行：
一对于使用在无空调设施场所的产品，上述测试应在湿热试验最后一个周期的低温高湿阶段稳定
4h后，在试验箱（室）中进行。若由于条件所限，则可将产品移到箱（室）外测试，但测试时间不应超过30min。
一一对于使用在有空调设施场所的产品，上述测试可在正常的大气条件下恢复一段时间（如：6300kVA
2 JB/T831—2016
及以下产品恢复1h～2h，8000kVA及以上产品恢复2h～4h）后进行。 -对于外施耐压试验和感应耐压试验，施加电压应为一般相应变压器类产品标准规定值的100% （因试验条件所限：感应耐压试验可在6h内完成）。
4.7.3湿热试验后，绝缘零件及热塑零件不应有变形，裂纹发粘等缺陷。 4.7.4湿热试验后，电镀件、化学处理件及涂漆层外观和附着力、塑料零件外观应符合JB/T4159一2013 规定的质量分级方法的2级要求。 4.7.5外露绝缘零件应具有耐霉性能，经长霉试验后，应符合GB/T2423.16一2008规定的长霉分级的 2级要求
5试验项目及试验方法
5.1热带变压器类产品试验项目除应符合一般相应变压器类产品标准的规定外：其型式试验还应增加以下人工模拟环境试验项目：
a）湿热型产品应符合下列规定：
1）湿热试验按GB/T2423.4的规定进行，干式变压器类产品及油浸式变压器类产品典型零部件
的试验结果应同时满足本标准中4.7的要求： 2）外露绝缘零件的长霉试验按GB/T2423.16的规定进行，试验周期为28天，试验后应立刻进
行检查； 3）电镀零件的盐试验按GB/T2423.17的规定进行，试验时间按JB/T4159的规定： 4）防水试验按GB4208的规定进行。
b）干热型产品的防沙尘试验按GB/T2423.37的规定进行： c干湿热合型产品的试验项自按a）和b）的规定进行。
5.2热带变压器类产品在下列任何一种情况下应进行人工模拟环境试验：
一新产品试制。 一产品结构、工艺方法及使用材料改变。 一不经常生产的产品间隔两年以上再次生产（不做外壳防护试验）。
一成批大量生产的产品进行定期抽检，抽查件数、期限与相应变压器类产品型式试验相同（不做外壳防护试验）。人工模拟环境试验应在变压器类产品试验合格的基础上进行，经人工模拟环境试验合格者，应经过修整后方可出厂。
5.3热带变压器类产品的人工模拟环境试验允许在同结构、同材料、同工艺的系列产品中选出有代表性的一台产品上进行。
6标志、包装和贮存
6.1热带变压器类产品铭牌的标志应符合一般相应变压器类产品标准的规定：铭牌上的型号应当加注特殊使用环境代号。 6.2热带变压器类产品的包装应符合一般相应变压器类产品标准的规定。用户如有特殊要求，应在订货时提出 6.3包装后的热带变压器类产品除户外式产品外，需贮存在有顶盖的仓库内，库内不应有腐蚀性有害气体。
3 8
