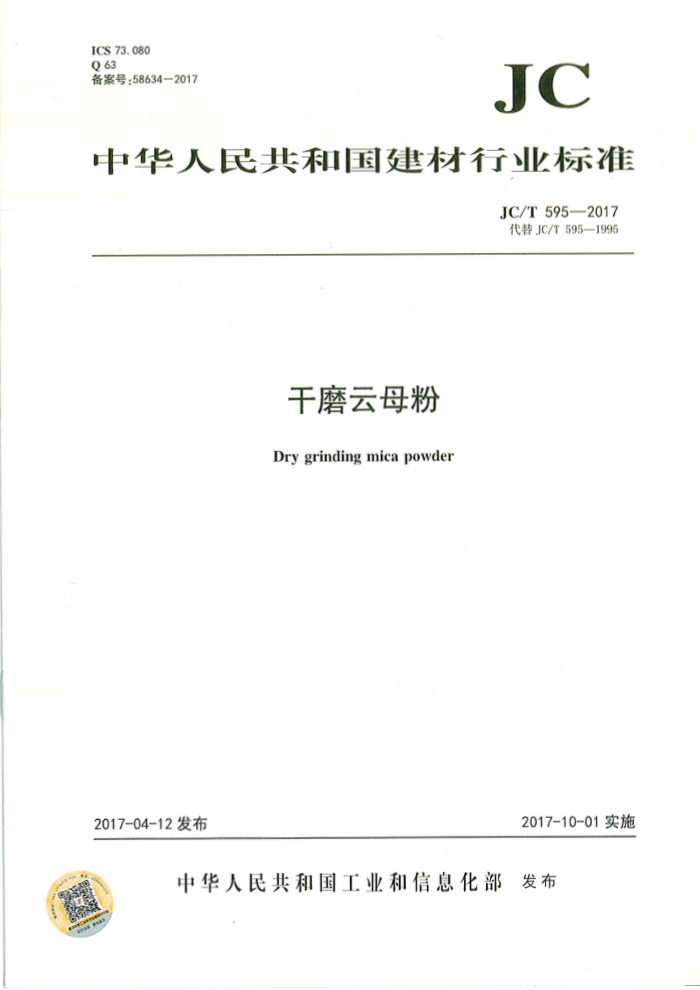

ICS 73.080 Q 63 备案号：586342017
JC
中华人民共和国建材行业标准
JC/T 595—2017 代替JC/T595—1995
干磨云母粉 Drygrinding micapowder
2017-04-12发布
2017-10-01实施
中华人民共和国工业和信息化部 发布 JC/T595—2017
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T595—1995。与JC/T595 -1995相比，除编辑性修改外主要技术变化如下：
将范围中“碎白云母”修改将规范性引用文件由 17739—2008”（见删去第3章名
修改为“GB/T6003.1 删去“GB5463.1”、增加了“GB/T 1995年版的第2章）：
1995年版的第3章）；表示方法（见第3章、4.2，1995年版的第4章、5.2)；
删去筛网孔径取消了150 贝 规格中最小筛孔的筛上物含量要求（见表1，1995年版的表1)：将“含铁 A 改为“磁铁吸出物”、白度单位山 ”修改为“ （”（见表2，1995年版的表1);
nsn u 表示” t eeu
增加了称量 精确度的要求（见第5章， 1995年版的第6章）；查由“目 修改为“采取10g左右档 详品，放入白色浅盘内，目测”（见5.1， . 1) ; 方法中“筛余量含量”修改为“粒度分布 （见5.2， 1995年版的6.2)；定方法中的样品量由“称取50g”修改为“准确称取100g” 淘洗容量作了明确
在试验将外观 1995 将粒将含规定 操作 次数由“5～6次”修改为“数次”（见5.3，1995年版的，6.3)：将 O 修改为“磁铁吸出物的测定”（见5.4，1995年版的 6.4); 将白
日引用GB/T 5950修改为“按照GB/T5950—2008进行测定。 一般情况下，按GB/T
17749 2008 附录A的蓝光白度公式计算和表示。若供需双方同意，也可以按其他公式计算和
1995年版的6.7）；修改， 备批量由“10t”修改为“30 抽样方法由百分比抽样修改为系统章，1995年版的第7章)；
检验规随机抽梓完善了包和8.4)；增加了贮存期
，
7.3和7.4，1995年版的8.1、8.2、8.3
增加了合格证的要求（见7.
的规 （见7.3.2)。
本标准由中国建筑材本标准由全国非金属矿本标准起草单位：咸阳非金
提出。
业界设计院有限公司、滁州格锐矿业有限责任公司、中国标准化研
究院、国家非金属矿制品质量监督检验4
本标准主要起草人：杜铭、吕化奇、杨青、 、沈小萍、段亚萍、张红林。 本标准所代替标准的历次版本发布情况为：
JC/T595—1995。
I JC/T595—2017
干磨云母粉
范围
1
下母粉”）的分 要求、试验方法、检验规则以及标志、包介质的情况下，经机械破碎磨制而成的云母粉。其他类型的云母
本标准规定了于磨云母粉（以下简
装、运输和贮存。
本标准适用于天然白云粉亦可参照采用。
standards
规范性引用文件
2
Asn pu!
下列文件对于凡是不注日期的
的应用是 不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 其最新 板本（包括所有的修改单）适 月于本文件。 建筑材料 非金属矿产品白度测量方注检筛技术 求和检验第1部分：金属丝编织网试验筛白度的表示方法
GB/T 5950 GB/T 6003 GB/T 1774
3 分类
ST
分为粗粉和细粉两类。粗粉分为900um、450um，300um三个规格，细粉分为150 个规格。其 他特殊规格的产品，由供需双方商定。
云母粉按！ μm、75 μm、
4 要求
4. 1 外观质量
云母粉为银白色 4. 2 2物理性能
Bupune
不允许有外来夹杂物。
云母粉的粒度分布应行
其他物理性能应符合表2的规定。
2
粒度分布粒度分布
0
规格
+900 μm +450 μm +300 μm 300 μm +150 μm 150 μm +75 μm 75 μm +45 μm 45 μm <2 65±5 <10
900 μm/% 450 μm/% 300 μm/% 150 μm/% 75 μm/% 45 μm/%
-
-
-
-
-
-
<2 45±5 -
<10
-
- <10
/
-
50±5 <2
<2
一 <30
- - 一 <2
-
40±5 <2
-
-
-
一 JC/T595—2017
表2物理性能磁铁吸出物
白度 % ≥ 45
含水量 %
含砂量 % ≤ 1. 0
松散体积密度
规格 900 μm 450 μm 300 μm 150 μm 75 μm 45 μm
1X10*6 T 400
g/cm 17
L
0. 36
1. 5
1. 0
800
50
1. 0
400
0. 34
5 试验方法
5.1 外观质量检查
采取10g左右样品，放入白色浅盘内，目测。 5.2粒度分布的测定 5.2.1 设备仪器
设备仪器应符合下列要求：
试验筛：应符合GB/T6003.1的规定； b) 振筛机：振动次数218次/min，上下振幅8mm，左右振幅20mm； c) 天平：分度值不大于0.01g； d) 软毛刷：宽度50mm左右； e) 负压筛析仪：工作负压4000Pa～6000Pa。
a)
5.2.2 试验步骤
5.2.2.1 900μm云母粉的试验
将干净的900um、450μm、300um试验筛上粗下细，依次叠加在一起，放在筛底上扣紧压实。准确称取900μum云母粉试样50g（精确至0.01g），倒入最上层试验筛内，盖上顶盖。将套筛放在振筛机上用紧固螺栓固定好。定时10min，启动振筛机。待振筛机自动停稳后，取下筛子，分别将各层筛网上的筛上物及筛底中的试样用软毛刷清扫出来，称量（精确至0.01g)，记录。 5.2.2.2450μm云母粉的试验
将干净的450um、300um、150μm试验筛上粗下细，依次叠加在一起，放在筛底上扣紧压实。准确称取450μm云母粉试样50g（精确至0.01g），倒入最上层试验筛内，盖上顶盖。按5.2.2.1进行操作，最后称量（精确至0.01g），记录。 5.2.2.3300μm云母粉的试验
2 JC/T595—2017
将干净的300um、150um、75um试验筛上粗下细，依次叠加在一起，放在筛底上扣紧压实。准确称取300μm云母粉试样50g（精确至0.01g），倒入最上层试验筛内，盖上顶盖。按5.2.2.1进行操作，最后称量（精确至0.01g），记录。 5.2.2.4150m云母粉的试验
将干净的150um、75μm、45μm试验筛上粗下细，依次叠加在一起，放在筛底上扣紧压实。准确称取150um云母粉试样50g（精确至0.01g），倒入最上层试验筛内，盖上顶盖。振筛机定时15min。按 5.2.2.1进行操作，最后称量（精确至0.01g)，记录。 5.2.2.575μm云母粉的试验
称取75um云母粉试样25g（精确至0.01g），倒入75um试验筛内，放置在负压筛析仪上。将负压筛析仪定时2min，启动负压筛析仪。等负压筛析仪停机后，将筛上物称量（精确至0.01g），记录。 5.2.2.645μm云母粉的试验
称取45um试样25g（精确至0.01g），倒入45μm试验筛内，按5.2.2.5进行操作，最后称量（精确至0.01g），记录。 5.2.3结果计算
各种规格的云母粉的粒度分布分别按公式(1)进行计算：
M,
X, ×100%
(1)
M
式中： Xi-- 各层试验筛上的云母粉的质量分数，%； Mi- 一筛分后各层试验筛上筛余物或筛底中试样的质量，单位为克（g)： M一一试样的质量，单位为克（g）。 同一试样进行两次平行试验，取其算术平均值为报告值，保留小数点后一位。
5.3含砂量的测定 5.3.1 设备仪器
设备仪器应符合下列要求： a）淘洗容器：透明，容积不小于3L，横截面积不大于50cm： b) 蒸发皿； c）天平：称量范围不小于120g，分度值不大于0.001g； d）电炉：不小于1kW。
5.3.2试验步骤
准确称取100g（精确至0.01g）云母粉试样，放入淘洗容器内，加清水1000mL，轻轻摇晃，制成悬浊液。然后将上层悬浮液轻轻倒出约90%，再加水2000mL，用同样的方法反复操作数次，直到加水后看不到云母粉漂起为止。最后将残渣倒在蒸发皿上，在电炉上烘干，称量（精确至0.001g），记录。 5.3.3结果计算
3
