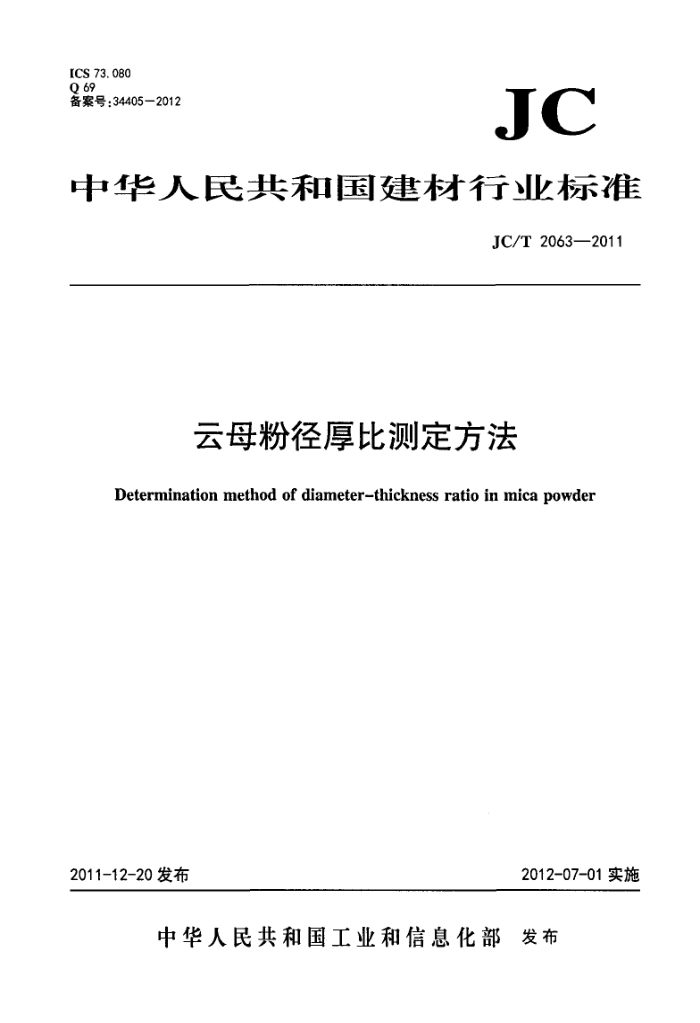

ICS 73.080 Q 69 备案号：34405-2012
JC
中华人民共和国建材行业标准
JC/T 2063—2011
云母粉径厚比测定方法
Determination method of diameter-thickness ratio in mica powder
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 JC/T2063—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国非金属矿产品及制品标准化技术委员会(SAC/TC406)归口。 本标准主要起草单位：威阳非金属矿研究设计院有限公司、武汉理工大学。 本标准主要起草人：尚兴春、管俊芳、白翠萍、朱绵鹏、程亮。 本标准为首次发布。
I JC/T2063—2011
云母粉径厚比测定方法
1范围
本标准规定了云母粉径厚比测定方法的术语和定义、云母粉径厚比测定方法和云母粉径厚比简易测定方法。
本标准适用于天然云母粉碎后所得的粒度不大于75um的云母粉体。
2 ：术语和定义
下列术语和定义适用于本文件。
2. 1
云母mica 具有层状结构的水铝硅酸盐矿物。其晶体结构是两层硅氧四面体夹一层铝氧八面体。化学结构式为
(K'、Na")(Mg"、A1"、Fe**、Fe"、Mn**、Mn")[A1SisOro](OH)2 2. 2
云母粉micapowder 云母矿物粉碎后所形成的粉体。本标准所称云母粉为粒度在75μm以下的云母粉体产品。
2. 3
定方向等分径Martindiameter 沿一定方向将颗粒投影像面积等分的线段长度。
2. 4
径厚比diameter-thicknessratio 直径与厚度之比值。 本标准所称云母粉的径厚比是指将云母粉分成若干个粒级，先测出各粒级的云母片的定方向等分径
与其厚度之比，然后将各粒级云母粉的径厚比加权平均所得的值。
3云母粉径厚比测定方法
3.1方法概要
将云母粉通过筛分法和沉降法分成六个粒级。通过用显微镜，分别测定每个粒级的定方向等分径，取其中位值作为该粒级的云母粉的直径；通过用扫描电镜，分别测定每个粒级的云母粉厚度，取其中位值作为该粒级的云母粉的厚度。以该粒级的直径除以该粒级的厚度作为该粒级的径厚比。以所有粒级的径厚比与其质量分数的乘积的和作为云母粉总体的径厚比。 3.2仪器设备 3.2.1显微镜：放大倍数在100倍以上。 3.2.2扫描电镜；放大倍数在1000倍以上。 3.2.3分级筛：筛孔直径为75μm、45μm各1个。 JC/T2063—2011 3.2.4量筒：容积为2L，高度不小于40cm，内径不大于7.8cm。 3.2.5烧杯：2000mL，5个：500mL，1个。 3.2.6天平：感量不大于0.01g。 3.2.7搅拌棒：玻璃质，带橡胶头，长度不小于50cm。 3.2.8虹吸管：橡胶质，直径在2mm～5mm之间。 3.2.9干燥箱：能保持105℃土5℃。 3.2.10干燥器：内装变色硅胶。 3.2.11计时器。 3.2.12分样器。 3.3试验步骤 3.3.1先用筛孔直径为75um的分级筛筛分，除去筛上物，然后将筛下物用分样器缩分，最后缩分出约55g样品。 3.3.2将缩分出的样品置于干燥箱中，在105℃下烘干至恒重，在干燥器中冷却至室温。准确称取50g 土0.01g试验样品。 3.3.3用筛孔直径为45μum的分级筛筛分试验样品。用天平称量筛上物质量（精确至0.01g），记为Q。 3.3.4将筛下物全部放入500mL烧杯中，加少量蒸馏水使其全部润湿，用搅拌棒适当搅拌，赶走气泡。 然后全部倒入量筒中，用蒸馏水冲刷500mL烧杯，使云母粉全部进入量简中。 3.3.5往量筒中加蒸馏水至32cm高度。用搅拌棒强烈搅拌3min，使云母粉全部悬浮。 3.3.6待液面基本平静后用计时器开始计时。经过215min沉降时间后，将虹吸管吸口置于量筒上层较清液体中，打开虹吸管夹，将上层清液逐次吸入清洁干净的2000mL烧杯中，直至到距底部试料沉淀层上方10mm左右为止。 3.3.7重复试验步骤3.3.5～3.3.6，沉降时间分别为54min、13.5min、6min。 3.3.8分别将析出在2000mL烧杯中的各粒级产物和量筒中经过6min沉降虹吸后的剩余产物沉淀，倒去上层不含云母的清水后，在105℃下烘干至恒重，在于燥器中冷却至室温，用天平准确称量（精确至0.01g），分别得其质量数Q1、Q2、Q3、Q、Q5。 3.3.9仔细缩分Q，从中选取少量有代表性的云母片，置于盖玻片上，滴加数滴酒精，用另一盖玻片搓动数下。 3.3.10待酒精完全挥发后，将盖玻片放在显微镜下，选取合适的放大倍数，进行观察。测量视域内的所有云母片的定方向等分径，取其中位值作为该粒级的直径Φ。 3.3.11再在9中采取约0.1g有代表性的云母粉，放入50mL烧杯中，加入约10mL蒸馏水，用搅拌棒充分搅拌分散。 3.3.12用胶头滴管取一定量云母粉溶液滴在盖玻片上，静止一段时间，直至盖玻片上的云母溶液自然于了为止。 3.3.13在另一盖玻片的一半涂上万能胶并铺平。 3.3.14把沾有胶水的盖玻片有胶的一半盖在沾有云母粉的盖玻片上。待胶水干了之后，把露在外面的云母片抖掉。 3.3.15将沾有云母粉的盖玻片放在扫描电镜下，拍摄云母片照片。根据其照片图像测量所有可以看到的厚度，取其中位值作为该粒级的厚度值i。 3.3.16按照3.3.9~3.3.15的步骤，分别测量并计算Q2、Q3、Q、Q、Q各粒级的定方向等分径中位值2、、、s、和厚度中位值2、、S、、。 3.4结果计算
2 JC/T2063—2011
3.4.1各粒级的云母粉的径厚比按公式(1)计算：
@ o
A,
(1)
式中： A,——粒级为的云母粉的径厚比； @一一粒级为1的云母粉的定方向等分径的中位值，单位为微米(um)；一一粒级为！的云母粉的厚度的中位值，单位为微米（um）；：分别为1、2、3、4、5、6，1表示粒级为0μm~5μm，2表示粒级为5μm10μm，3表示粒级为
10μm~20μm，4表示粒级为20μm~30μm，5表示粒级为30μm~45μm，6表示粒级为45μm以上。 3.4.2云母粉样品总体的径厚比按公式（2)计算：
4= AO
(2)
...
50
式中： △一一云母粉样品总体的径厚比：
Q—一分级后，粒级为：的云母粉的质量，单位为克（g）。 4云母粉径厚比简易测定方法 4.1方法概要
通过大量试验证明，对于同一原料和同一生产工艺，云母粉的径厚比与其沉降堆积高度存在一定线性关系。为了生产中快速测定云母粉的径厚比，各个生产单位可以根据第3章的测定方法，测定出本单位产品的径厚比，同时测定同一样品的沉降堆积高度。经过多次试验，绘制出云母粉的径厚比与其沉降堆积高度的关系曲线图。以后，仅通过测定云母产品的沉降堆积高度，即可通过查阅曲线图，得出该样品的径厚比。
本方法是一个简易的快速测定方法，只有在供需双方同意的情况下，才可以作为交收的依据。仲裁检验，必须采用第3章规定的测定方法。 4.2仪器设备 4.2.1同3.2.1~3.2.12。 4.2.2量筒：500mL，内径不大于5cm，2个。 4.2.3温度计：0℃~50℃ 4.3试验步骤 4.3.1先准确称量500mL量筒的质量9g 4.3.2将最终产品的云母矿浆搅匀，用量筒准确取云母矿浆500mL，擦净量简外面的矿浆和水，放在天平上称量，得9。 4.3.3用温度计测定量筒中云母矿浆的温度。按照公式(3)计算出50g干云母试样所需要的云母矿浆取样量：
3
