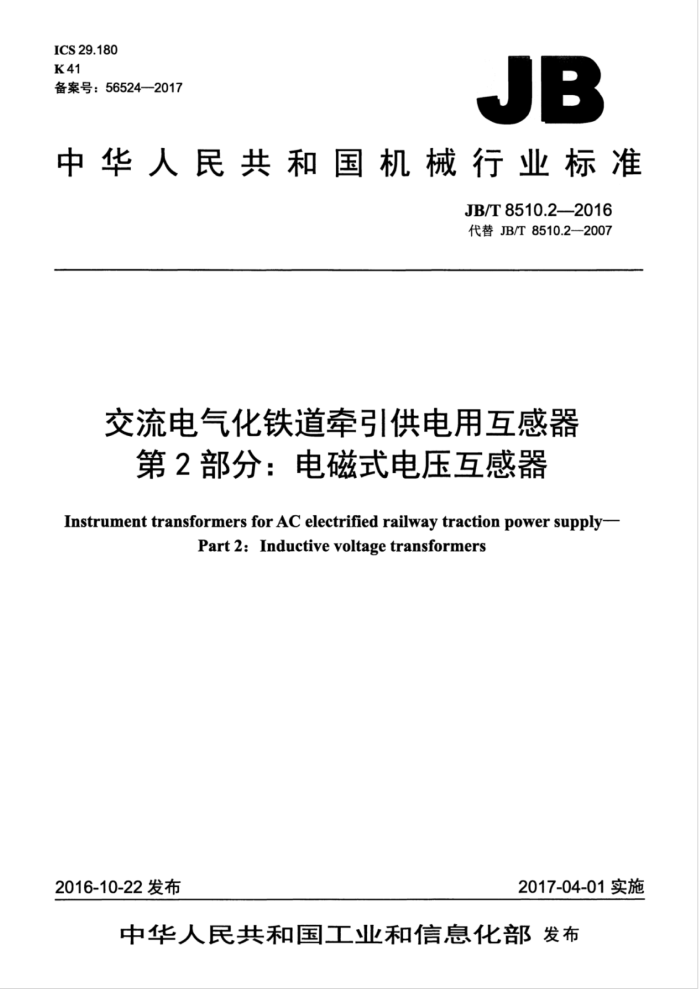

JB/T8510.2-—2016 代替JB/T8510.2-2007
交流电气化铁道牵引供电用互感器
第2部分：电磁式电压互感器
Instrument transformers for AC electrified railway traction power supply-
Part 2: Inductive voltage transformers
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 中华 人民共和 国
机械行业标准
交流电气化铁道牵引供电用互感器
第2部分：电磁式电压互感器
JB/T8510.2-2016
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm·1印张·27千字 2017年4月第1版第1次印刷
定价：18.00元
*
书号：15111·14052 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399 JB/T8510.2-2016
目 次
前言 1范围 2规范性引用文件 3术语和定义 4正常和特殊使用条件.. 5额定值.
I
5.1 一般要求 5.2 额定电压... 5.3 设备最高工作电压Um 5.4 额定绝缘水平 5.5 额定频率 5.6 额定输出， 5.7 热极限输出值 5.8 额定准确级 5.9 额定二次电压标准值. 5.10 额定电压因数标准值 6设计和结构。 6.1 设备所用绝缘油的要求 6.2 设备所用固体材料的要求. 6.3 对零件和部件的温升要求. 6.4 设备的接地要求 6.5 外绝缘要求 6.6 腐蚀 6.7 标志 6.8 短路承受能力. 6.9 绝缘油性能要求. 6.10 对出线端子的要求 6.11 对油浸式电压互感器的结构要求.. 6.12 着火危险 7试验 7.1 一般要求 7.2 型式试验 7.3 例行试验。 7.4 特殊试验. 8运输、存安装、运行和维修规则 9安全性 10产品对自然环境的影响.. 附录A（资料性附录） 额定一次电压标准值为55kV电压互感器的技术要求..
二
1
1
2
8
8
.9
H JB/T8510.2—2016
A..1范围.. A.2 额定值 A.3 绝缘要求 A.4其他..
9
1
..10
表1一次端额定绝缘水平，表2局部放电测量电压及允许水平表3爬电比距表4试验项目.. 表A.1一次绕组的额定绝缘水平及截断雷电冲击耐受电压表A.2局部放电测量电压及允许水平
4
II JB/T8510.2—2016
前言
JB/T8510《交流电气化铁道牵引供电用互感器》分为两个部分：
一第1部分：电流互感器：一第2部分：电磁式电压互感器。 本部分为JB/T8510的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T8510.2一2007《交流电气化铁道牵引供电用互感器第2部分：电压互感器》，与
JB/T8510.2-2007相比主要技术变化如下：
一标准名称改为《交流电气化铁道牵引供电用互感器第2部分：电磁式电压互感器》：
结构形式参照GB20840.1《互感器第1部分：通用技术要求》和GB20840.3《互感器第3 部分：电磁式电压互感器的补充技术要求》进行了调整：一对规范性引用文件进行了修改；一对一般结构要求进行了修改和增补；一增加了设备的接地要求：一对试验项目和试验方法进行了调整；一增加了安装、运行和维护规则：增加了对产品安全性的要求；一增加了产品对自然环境的影响。 本部分由中国机械工业联合会提出。 本部分由全国互感器标准化技术委员会（SAC/TC222）归口。 本部分起草单位：沈阳变压器研究院股份有限公司、大连第一互感器有限责任公司、大连北方互感
器集团有限公司·中国电力科学研究院，中山市泰峰电气有限公司·辽宁新明互感器有限公司江西赣电电气有限公司、大连中广互感器制造有限公司、浙江天际互感器有限公司。
本部分主要起草人：章忠国、张显忠、沙玉洲、王仁焘、刘勇、何见光、尹世安，张爱民、柳全仁徐文、王继元李涛昌。
本部分所代替标准的历次版本发布情况为：
-JB/T8510.2—1996，JB/T8510.2—2007。
II JB/T8510.2—2016
交流电气化铁道牵引供电用互感器
第2部分：电磁式电压互感器
1范围
JB/T8510的本部分规定了交流电气化铁道牵引供电用电磁式电压互感器的术语和定义，正常和特
殊使用条件，额定值，设计和结构，试验，运输、贮存、安装、运行和维修规则，安全性和产品对自然环境的影响。
本部分适用于新制造的额定电压为27.5kV、额定频率为50Hz的单相交流电气化铁道牵引站供电系统中测量和保护用电磁式电压互感器（以下简称电压互感器）。额定一次电压标准值为55kV的电压互感器的有关技术要求参见附录A。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T7252变压器油中溶解气体分析和判断导则 GB/T7595运行中变压器油质量 GB20840.1互感器第1部分：通用技术要求 GB20840.3互感器第3部分：电磁式电压互感器的补充技术要求
3术语和定义
GB20840.1和GB20840.3界定的术语和定义适用于本文件。
4正常和特殊使用条件
电压互感器的正常和特殊使用条件按GB20840.1的规定。
5额定值
5.1一般要求
额定值的一般要求按GB20840.1的规定。 5.2额定电压U
额定电压U标准值为27.5kV。 5.3设备最高工作电压Um
设备最高工作电压Um为31.5kV。
1 JB/T8510.2—2016
5.4额定绝缘水平 5.4.1 一次端额定绝缘水平
一次端额定绝缘水平见表1。
单位为千伏
表1一次端额定绝缘水平
额定绝缘水平
截断雷电冲击耐受电压
设备最高电压U （方均根值）
额定短时工频耐受电压
额定雷电冲击耐受电压
（峰值） 220
（方均根值） 80/95
（峰值） 185/200
31.5 注：斜线之后的额定短时工频耐受电压值为设备外绝缘干状态下的耐受电压值，额定雷电冲击耐受电压为设备内
绝缘的耐受电压值。
5.4.2一次端的其他绝缘要求 5.4.2.1局部放电
局部放电水平应不超过表2规定的限值。试验程序见7.3.2。
表2局部放电测量电压及允许水平
局部放电允许水平
设备最高电压Um （方均根值）
局部放电测量电压
pC 绝缘型式
（方均根值）
kv 31.5
kv 38
油漫式 5
固体 20
5.4.2.2 电容量和介质损耗因数
本要求仅适用于油浸式电压互感器。 5.4.2.3 接地端子的工频耐受电压
当一次绕组的接地端子与箱壳或底座绝缘时，它应能承受额定短时工频耐受电压5kV（方均根值）。 5.4.3二次端绝缘要求
二次端绝缘的额定工频耐受电压应为3kV（方均根值）。 5.5额定频率
额定频率的标准值为50Hz。 5.6额定输出
以伏安表示的功率因数为0.8（滞后）的额定输出标准值为10VA、15VA、20VA、30VA。 注：经用户与制造方协商，也可采用其他的额定输出值。
5.7热极限输出值
如果用户有要求，热极限输出值可由制造方与用户协商确定。
2
