ICS 75.010 E 01
7

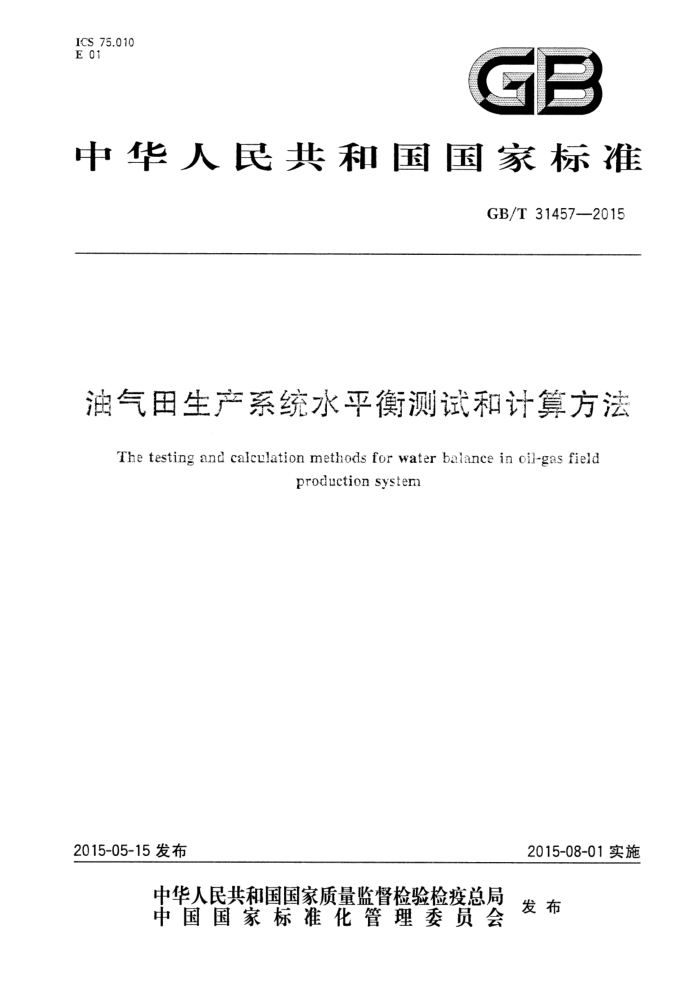

中华人民共和国国家标准
GB/T 31457—2015
油气田生产系统水平衡测试和计算方法
The testing and calculation methods for water balance in oil-gas field
production system
2015-08-01实施
2015-05-15 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 31457--2015
目 次
前言
t
范围 2 规范性引用文件 3 术语和定义 4 测试仪器
1
测试准备 6 测试要求
5
测试方法原油集输系统水平衡测试与计算
7
8 9 注水系统水平衡测试与计算
.
10注汽系统水平衡测试与计算 11天然气集输系统水平衡测试与计算参考文献
13
17
· GB/T 31457-2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由全国石油天然气标准化技术委员会（SAC/TC 355)归口。 本标准起草单位：中国石油天然气集团公司西北油田节能监测中心、中国石油天然气集团公司管道
节能监测中心、中国石油天然气集团公司节能技术监测评价中心、中国石化节能监测中心、东北石油大学、中国石油天然气股份有限公司西南油气田分公司
本标准主要起草人：葛苏鞍、张建华、曹莹、杜文军、赵国星、梁士军、成庆林、张强、帕尔哈提·阿不都克里木、苟小静、罗丝露、王尧。 GB/T 31457--2015
油气田生产系统水平衡测试和计算方法
1范围
本标准规定了油气田原油集输系统、注水系统、注汽系统、天然气集输系统等油气田生产系统水平衡测试和计算的方法。
本标准适用于油气田主要生产系统的水平衡测试和计算，其他生产系统可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1884原油和液体石油产品密度实验室测定法（密度计法） GB/T 4756石油液体手工取样法 GB/T 8929原油水含量的测定蒸馏法 GB/T9109.5石油和液体石油产品油量计算动态计量 GB/T12452企业水平衡测试通则 GB/T 20901 石油石化行业能源计量器具配备和管理要求 GB24789用水单位水计量器具配备和管理通则
3术语和定义
GE/T12452界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T12452 中的某些术语和定义。 3.1
水平衡测试 t water balance test 对用水单元和用水系统的水量进行系统的测试、统计、分析得出水量平衡关系的过程。 [GB/T 12452-2008,定义 3.2]
3.2
综合漏损水量 quantity of comprehensive water leakage 在确定的系统内，管网、设备等输水、用水和储水设施以及工艺过程漏失或损失的水量。
3.3
综合漏损率 comprehensive water leakage rate 综合漏损水量与供水总量的比值，用百分数表示。
4测试仪器
4.1测试仪器应经过具有相应资质的计量部门检定合格，并在检定的有效期内。 4.2测试仪器量程的选取应与现场工况相匹配。 4.3水量测试仪器的准确度等级应满足GB 24789的要求，其他介质参数测试仪器的准确度等级应满
Y GB/T 31457—2015
足 GB/T 20901 的要求。
5测试准备
5.1确定测试对象,划定被测试系统的边界。 5.2查清被测试系统中主要生产、辅助生产、附属生产各用水环节用水工艺及用水设备的基础情况。 5.3查清进人被测试系统各种水源的情况(包括自来水、地下水、地表水、回用污水等)。 5.4应根据本章的有关规定,结合具体情况制定测试方案，并在测试前将测试方案提交被测单位。测试方案的内容应包括：
a）测试任务和要求； b）测试项目; c) 测点布置与所需仪器; d）人员组织与分工; e） 测试进度安排等; f）对测试环境、安全进行风险评估，必要时制定应急预案。
5.5检查测试仪器,测试仪器应满足第 4 章的要求。 5.6应按测试方案中测点布置的要求配置和安装测试仪器。 5.7全面检查被测系统运行工况是否正常,如有不正常现象应排除。 5.8参加测试的人员应经过培训,测试过程中测试人员不宜变动。 5.9 ，应根据应急预案，采取必要的防护措施，确保测试安全。
6 测试要求
6.1测试应在正常工况下进行。 6.2测试的时间选择和测算数值的取值应具有代表性。对一个测试单元的各个参数的测试应同步进行。
7 测试方法
7.1水量测试方法应按 GB/T 12452 的规定执行。 7.2原油量的测试方法应按 GB/T 9109.5 的规定执行。 7.3原油密度的测试方法应按 GB/T 1884 的规定执行。 7.4　原油含水率测定应按 GB/T 8929 的规定执行,取样应按 GB/T 4756 的规定执行。
8 原油集输系统水平衡测试与计算
8.1 原油集输系统水平衡测试范围
原油集输系统水平衡测试范围主要包括接转站、集中处理站、污水处理站。 8.2接转站 8.2.1 测试边界与测试项目 8.2.1.1测试边界从接转站各液体介质输入管线的入口至输出管线的出口。
2 GB/T 31457—2015
VizC, BR Vyzc,cs Vizc,Fs Vizc,Fz Vyzc,RX Vizc,ws Vizc, YL
Vvz, R
VizJ, YL
VvzJ, xs
Vizc,Ls
图1接转站液量平衡图
8.2.4水平衡方程式
接转站水平衡方程式见式(1)：
VJz,BR + Vizi, YL - Jzl.s + VJz, xs =- Vizc,BR + Vizc,cs + Vizc,Fs + ViIzc.,Fz + VJzc,Rx
+ Vizc,ws +Vizc,YL : izc,s + Vizc,Ls
.(1)
8.2.5 水平衡指标 8.2.5.1接转站综合漏损水量按式(2)计算：
Vizc,Ls = (Viz,BR + Vjzi, L · JzZJ.s + Vizi,xs) -- (V Jzc,BR + Vizc,cs + Vizc,Fs
:2)
+ Vizc,Fz + Vzc,Rx +Vjzc,ws +Vizc,YL · Jzc,s )
8.2.5.2接转站综合漏损率按式(3)计算：
V yzc,Ls
Rjz,ZL = Vizi,BR +Vizi,yL Jzi,s + Vizi, xs × 100%
·(3)
8.3 集中处理站 8.3.1 测试边界与测试项目 8.3.1.1 测试边界从集中处理站(不含污水处理站)各液体介质输人管线的人口至输出管线的出口。 8.3.1.2 集中处理站水平衡测试项目如下：
a) 新水用量； b) 进站液量； c) 辅助生产用水量; d) 附属生产用水量; e) 外输掺水量; f) 外输热洗水量; g) 站外伴热外输水量； h) 站外伴热回水量; i) 产生污水输出量； j) 输出原油量(含轻烃); k) 进站液含水率; 4
