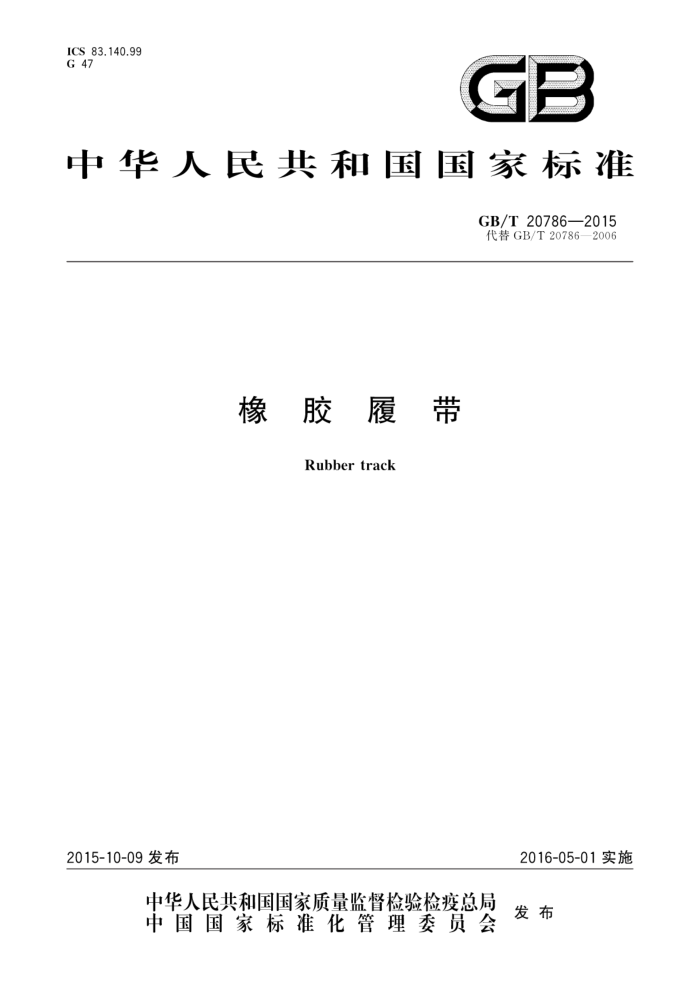

中华人民共和国国家标准
GB/T207862015 代替GB/T20786—2006
橡胶履带
Rubber track
2015-10-09发布
2016-05-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 20786—2015
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T20786一2006《橡胶履带》。本标准与GB/T20786一2006相比，主要技术变化
如下：
修改了橡胶履带的断面结构示意图（见第4章，2006版的第4章）；修改了橡胶履带分类（见5.1.2006版的5.1）：细化了橡胶履带的标记方法，并增加了轨道类型标记方法说明（见第5章，2006版的第5章）；修改了橡胶履带用橡胶材料的物理机械性能指标（见6.1，2006版的6.1)；修改芯金抗弯强度为芯金抗弯力（见6.2.22006年版的6.2.2)；修改了钢丝帘线（纤维线绳）与橡胶的粘合强度指标（见6.32006版的6.3)；修改履带的纵向拉力为履带的纵向设计拉力（见6.4，2006年版的6.4)；修改了橡胶履带外观质量要求（见6.5，2006版的6.5）；修改了橡胶履带尺寸公差（见6.6，2006版的6.6）；修改了试样制备与调节（见7.1，2006版的8.1.2）；修改了芯金的抗弯力的试验方式（见7.3.2.1，2006版的7.9.1）；修改了组批和抽样（见8.1，2006版的8.1.1）；细化了判定规则（见8.3，2006年版的8.3）。
本标准由中国石油和化学工业联合会提出本标准由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会（SAC/TC35/SC7）
归口。
本标准起草单位：中策橡胶集团有限公司、镇江同立橡胶有限公司、上海华向橡胶履带有限公司、 嘉兴泰特橡胶有限公司、浙江元创橡胶履带有限公司、浙江云洲科技有限公司、浙江富铭工业机械有限公司。
本标准主要起草人：周国钧、蒋建国、陆景百、林春明、王文杰、朱志勇、王以余。 本标准所代替标准的历次版本发布情况为：
GB/T20786—2006。
1 GB/T 20786—2015
橡胶履带
1范围
本标准规定了橡胶履带的术语和定义、产品结构、分类与标记、要求、试验方法、检验规则、标志、包装、运输、贮存和使用。
本标准适用于由橡胶与金属或纤维材料复合而成的，主要用于农业机械、工程机械和运输车辆等行走部分的橡胶履带。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 529 硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样） GB/T 531.1 硫化橡胶或热塑性橡胶 压人硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T 1689 硫化橡胶耐磨性能的测定（用阿克隆磨耗试验机） GB/T 3512 硫化橡胶或热塑性橡胶 交热空气加速老化和耐热试验 GB/T 7760 硫化橡胶或热塑性橡胶与硬质板材粘合强度的测定 90°剥离法 GB/T 8358 钢丝绳实际破断拉力测定方法 GB/T 16586 硫化橡胶 与钢丝帘线粘合强度的测定 HG/T2821.1 V带和多楔带用浸胶聚酯线绳 第1部分：硬线绳
3术语和定义
下列术语和定义适用于本文件。
3.1
橡胶履带 rubbertrack -种橡胶与金属或纤维材料复合而成的环形橡胶带，主要适用于农业机械、工程机械和运输车辆等
的行走部分。 3.2
花纹lug 橡胶履带接地侧所呈现的几何形状。
3.3
花纹侧胶 outerrubber 橡胶履带的外侧胶，行走时与地面相对的部分，
3.4
轮侧胶 交innerrubber 橡胶履带的内侧胶，行走时与转轮相对的部分。
1 GB/T20786—2015
3.5
芯金 core metal 橡胶履带中传递动力、导向及横向支撑的部分。
3.6
强力层 strengthlayer 橡胶履带中承受张力和传递动力的骨架层，通常为钢丝帘线（纤维线绳）等材料。
3.7
节距 pitch 橡胶履带平直部分相邻两芯金的中心距离。
3.8
导向块 guide object 橡胶履带行走时起导向作用的凸起部分。
3.9
轨道 track 轮系行走的特定部位。
4产品结构
橡胶履带的断面结构示意图见图1。
轮齿式橡胶履带：CRT
a
J
b) 轮孔式橡胶履带：KRT
图1 橡胶履带的断面结构示意图 GB/T20786—2015
5
c) 摩擦式橡胶履带：MRT
说明： 1 2 3 芯金；
花纹侧胶；强力层；
导向块； 5 轮侧胶； W 履带宽度。
4
图1（续）
5 分类与标记
5.1 分类
橡胶履带按驱动方式分为以下三类：
轮齿式橡胶履带，用CRT表示（可不标注）；轮孔式橡胶履带，用KRT表示；摩擦式橡胶履带，用MRT表示。
5.2标记 5.2.1标记方法
橡胶履带的标记由橡胶履带类型、宽度（mm）、节距（mm）、轨道类型、橡胶履带节数（可变）、适用最大机器重量（t)组成。标记方法见图2。
-xx-
适用最大机器重量(t) 橡胶履带节数(可变）轨道类型橡胶履带节距（mm）橡胶履带宽度（mm）橡胶履带类型
注：轨道类型标记方法：对同一类型、相同宽度和节距的橡胶履带，若有不同的轨道类型，则以大写字母区别，例如
N、W..，否则，可不加标注。
图2 橡胶履带标记方法
3
