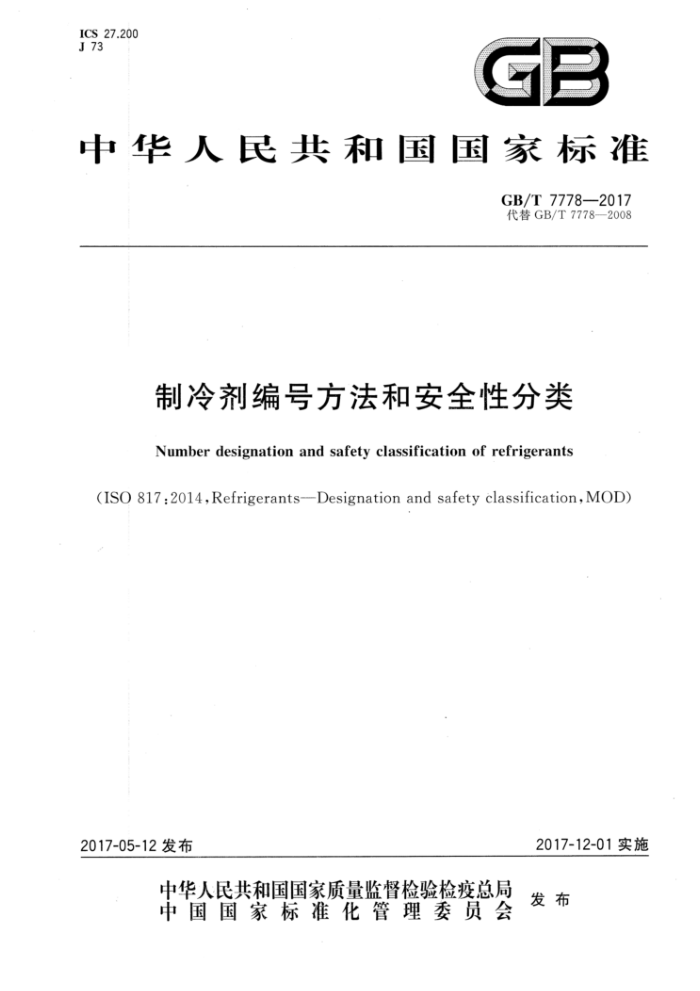

ICS 27.200 J 73
GB
中华人民共和国国家标准
GB/T 77782017 代替GB/T 7778—2008
制冷剂编号方法和安全性分类
Number designation and safety classification of refrigerants
(ISO 817 :2014,Refrigerants--Designation and safety classification, MOD)
2017-12-01实施
2017-05-12 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 7778—2017
目 次
前言
I
范围规范性引用文件
2
术语和定义、缩略语和符号制冷剂编号方法
3
5 表示方法
安全性分类制冷剂编号和安全性分类· 制冷剂浓度极限(RCL)
6
7
12 12
8
附录A（资料性附录） 制冷剂中同分异构体的编号表示方法附录B（规范性附录）可燃性试验和分馏分析附录C（资料性附录）测量可燃性气体燃烧速度的试验方法附录D（规范性附录） 混合制冷剂的RCL和ATEL计算附录E（资料性附录） 用来确定安全分类和RCL值的数据附录F (资料性附录) 申请须知参考文献
22
24
28
44
46 53
59 GB/T 7778—2017
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替GB/T7778—2008《制冷剂编号方法和安全性分类》。本标准与GB/T7778—2008相
比主要技术内容变化如下：
增加了制冷剂数量； -增加了丙烯系和醚基类制冷剂编号方法； -修改了其他有机和无机化合物的编号方法；修改了毒性分类，由A、B、C三类改为A、B两类；修改了可燃性分类,增加了2L弱可燃类； -增加了制冷剂浓度限值RCL的确定方法；表5中增加了部分制冷剂,且增加LFL、ATEL、RCL列；附录A中增加“A.3丙烷系同分异构体”和“A.4立体异构体示例”；删除了原标准附录B旧、新标准安全分类对照表；增加了附录B可燃性试验和分馏分析；增加了附录C测量可燃气体燃烧速度的试验方法；增加了附录D混合制冷剂的RCL和ATEL计算；增加了附录E用来确定安全分类和RCL值的数据；增加了附录F申请须知。
本标准使用重新起草法修改采用ISO817:2014《制冷剂命名和安全分类》。 本标准与ISO817:2014相比的技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，具体调整为:用GB/T21844代替了ASTME681; 关于“职业接触限定值”的定义,ISO817中该指标基于相关的国家规定。本标准针对我国的国情增加了在我国可参照的规定（见3.1.28的注）； -删除了表6中的上角注,并将原上角注d分别调整为b、℃；附录B中涉及引用ANSI/ASHRAE34一2013中的图B.1,本次修订后直接将该图纳人本标准中(见附录B的B.1); 附录F的性质由规范性附录修改为资料性附录。因为附录F涉及向国外机构申请制冷剂编号。
本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会(SAC/TC238)归口。 本标准负责起草单位：合肥通用机电产品检测院有限公司、宁波博浪热能科技有限公司、合肥通用
机械研究院、合肥通用环境控制技术有限责任公司。
本标准主要起草人：张明圣、吴俊峰、汪吉平、李志亮、贾磊、马广玉、李亚运。 本标准所代替标准的历次版本发布情况为：
GB/T 7778—1987、GB/T 7778—2001,GB/T 7778—2008。
I GB/T 7778—2017
制冷剂编号方法和安全性分类
1范围
本标准规定了制冷剂的编号表示方法，根据毒性和可燃性数据对制冷剂进行安全分类的方法，以及确定制冷剂浓度限值的方法。
本标准适用于制冷空调设备及装置使用的制冷剂。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T21844化合物（蒸气和气体)易燃性浓度限值的标准试验方法 ANSI/ASHRAE 34制冷剂的命名和安全分类(Designation and safety classification of refriger-
ants)
3术语和定义、缩略语和符号
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
急性毒性 acute toxicity 制冷剂意外释放期间可能发生的因单次短期接触而产生的不利健康影响。
3.1.2
急性毒性接触极限acute-toxicity exposure limit;ATEL 根据本标准确定的在发生制冷剂释放时降低对人的急性毒性风险危害的最大建议制冷剂浓度。
3.1.3
麻醉效应 anaesthetic effect 感知痛苦和其他感官刺激的能力削弱。
3.1.4
接近致死浓度approximate lethal concentration;ALC 对单个实验动物来说是致死的,但对在LCso试验中在相同条件下受试的动物组中少于50%的实验
动物是致死的制冷剂浓度。 3.1.5
共沸混合制冷剂 azeotrope 由两种或更多种制冷剂组成的,其平衡蒸气相和液相成分在某一给定压力下相同，但在其他条件下
可能不同的混合制冷剂。 3.1.6
混合制冷剂blend 由两种或更多种制冷剂组成的混合制冷剂。
1 GB/T 7778—2017
3.1.7
燃烧速度burningvelocity S. 层流火焰沿着与其前面的未燃烧气体垂直的方向传播的最大速度。 注：该值以cm/s表示。
3.1.8
中枢神经系统效应central nervous system effect;CNS 与治疗相关的某种程度上的沮丧、注意力分散、刺激或可能表现为逃生能力削弱的其他行为改变。
3.1.9
慢性毒性chronic toxicity 因长期、反复接触而产生的不利健康影响。
3.1.10
燃烧 combustion 氧化剂与还原剂之间发生的放热反应。
3.1.11
化合物 compound 由两种或更多种原子按一定比例经化学结合而组成的物质。
3.1.12
临界点critical point -种热力学状态，在此状态点上，液相和气相不同时存在。
3.1.13
环状化合物cyclic compound 其结构以原子封闭环为特征的一种有机化合物。
3.1.14
50%有效浓度effective concentration 50% ;ECo 在麻醉效应或其他效应试验中，使50%的被试动物产生生物效应的制冷剂浓度。 注：该值一般通过试验数据计算获得。
3.1.15
高温燃烧极限elevated temperature flame limit;ETFL 在6.1.3规定的试验条件下，能够使火焰通过均质的制冷剂和空气混合物传播的最小制冷剂体积
浓度。 3.1.16
当量比equivalence ratio 混合物中的可燃物组分除以化学计量条件下的可燃物组分。 注1：可以被定义为(可燃组分)/（可燃组分)标准。 注2：用于确定燃烧速度。 注3：稀混合物混合比小于1，浓混合物混合比大于1。
3.1.17
火焰flame 燃烧时，在其中导致温度升高和发光的区域。
3.1.18
火焰传播flamepropagation 在没有着火点和点火源帮助时，产生从燃烧点向上、向外运动到烧瓶壁的火焰的燃烧。
2 GB/T 7778—2017
注：应用火焰传播确定LFL和可燃性分类的试验方法见附录B.1.7，应用火焰传播确定燃烧速度的试验方法见附
录C。
3.1.19
可燃的flammable 火焰在混合物中能够自行传播一定的距离的特性。
3.1.20
分馏fractionation 由于易挥发组分优先蒸发或不易挥发组分优先凝结而引起的混合制冷剂成分的变化。
3.1.21
燃烧热heat of combustion;HOC 根据6.1.3.7测定的某一物质与氧气发生规定的反应而生成的热量。 注：本标准的燃烧热用每单位质量的能量放热反应的正值表示（单位：kJ/kg）。
3.1.22
同分异构体isomers 化学成分相同但分子结构不同的两种或多种化合物。
3.1.23
50%致死浓度lethal concentration 50% ; LC50 使50%的实验动物致死的浓度。
3.1.24
可燃下限lower flammability limit;LFL 在6.1.3规定的试验条件下，能够使火焰通过均质的制冷剂和空气混合物传播的最小制冷剂浓度。 注：LFL用制冷剂的体积分数表示。
3.1.25
最低观测效应水平值 lowest observed adverse effect level;LOAEL 对一个或多个实验动物已经产生任何可观察到的有害影响的制冷剂的最低浓度。
3.1.26
非观测效应水平值 no observed adverse effect level;NOAEL 对任何动物不产生任何可观察到的有害影响的制冷剂的最高浓度。
3.1.27
名义成分nominal composition;nominal formulation 混合制冷剂说明中标示的设计组分，不考虑组分浓度允差。 注1：表6和表7中的第2列列出了混合制冷剂的组成成分。 注2：当容器被充人80%或更多液体时，该液相成分可被视为名义成分。
3.1.28
职业接触限定值，occupational exposure limit;OEL 对于一个普通的8h工作日和40h工作周时间来说，几乎所有的工人都可以多次接触而无不良反
应的一个时间加权平均浓度值。
注：本指标是基于相关国家规定，如美国职业安全与健康管理局（OSHA)规定的允许接触极限PEL、美国政府工业
卫生学会（ACGIH)规定的时间加权阈限值浓度TLV-TWA、危险性评价毒理学中心（TERA)规定的工作地点环境接触极限WEEL或者德国研究基金会确立的最大工作场所浓度MAK。在我国，可参照中华人民共和国国家职业卫生标准GBZ2.1—2007的相关规定。
3 GB/T 7778—2017
3.1.29
烯烃olefin 未饱和有机含碳化合物，主要特征是在分子中碳原子间存在一个或多个双键。
3.1.30
饱和有机化合物 saturated organic compound 碳原子之间只包含单键的有机含碳化合物。
3.1.31
不饱和有机化合物 unsaturated organic compound 原子之间至少含有一个双键或三键的有机含碳化合物。
3.1.32
缺氧极限oxygen deprivation limit;ODL 导致氧气不足从而发生异常生理效应的某一制冷剂或其他气体的浓度。
3.1.33
火焰传播速度 propagation velocity of flame 火焰在空间中传播的速度。
3.1.34
猝熄　quenching 火焰接近一个表面时由于热传导损失、吸收活性化学种类和表面粘滞效应而使火焰熄灭的效应。
3.1.35
制冷剂 refrigerant 制冷系统中用于热传导的流体，它在流体低温和低压时吸收热量，而在流体高温和高压时释放热
量，通常涉及流体的相变。 3.1.36
制冷剂浓度极限refrigerant concentration limit;RCL 根据本标准测定并且为了降低毒性、室息和可燃性危害的风险而制定的空气中的最大制冷剂浓度。
3.1.37
相对分子质量relativemolarmass 相对分子质量在数字上相当于用克每摩尔表示的分子量，但它是无量纲的。
3.1.38
燃烧所需化学当量浓度stoichiometric concentration for combustion C st 在正好包含所有存在的化合物完全氧化所需的必要空气量（21%体积02/79%体积N2）的燃料与
空气的某一混合物中燃料的浓度。 3.1.39
时间加权阅限值浓度threshold limit value-time weighted average;TLV-TWA 正常8h工作日和40h工作周的时间加权平均浓度，在此浓度下，几乎所有工人可日复一日地反
复接触而不会产生不良影响。 3.1.40
工作地点环境接触极限workplace environmental exposure limit；WEEL 由危险性评价毒理学中心（TERA)规定的职业接触极限。
3.1.41
最不利成分worst-case formulation;WCF 因采用标称成分允差而造成配方的毒性最强或可燃性最大的成分。
Y GB/T 7778—2017
3.1.42
最不利分馏成分worst-case fractionated formulation；WCFF 在最不利成分分馏期间产生的导致成分毒性最强或可燃性最大的成分。
3.1.43
非共沸混合制冷剂zeotrope 由两种或更多种制冷剂组成的其平衡气相和液相成分在任何点都不同的混合制冷剂。
3.2 缩略语
下列缩略语适用于本文件。 ALC:接近致死浓度(approximate lethal concentration) ATEL：急性毒性接触极限（acute-toxicity exposure limit) CNS:中枢神经系统效应(central nervous system effect) ECso :50%有效浓度(effective concentration 50%) ETFL:高温燃烧极限(elevated temperature flame limit) HOC:燃烧热(heat of combustion) LC50：50%致死浓度（lethalconcentration50%） LFL:可燃下限(lowerflammability limit) LOAEL:最低观测效应水平值(lowest observed adverse effect level) MAK：德国研究基金会确立的最大工作场所浓度（MaximaleArbeitsplatz-Konzentration
(Maximum workplace concentration) as set by Deutsche Forschungsgemeinschaft (German Research Foundation))
NOAEL:非观测效应水平值(no observed adverse effect level) ODL:缺氧极限(oxygen deprivation limit) PEL：允许接触极限（permissible exposure limit) RCL:制冷剂浓度极限(refrigerant concentration limit) RCLM:表示为单位体积质量的 RCL(RCL expressed as grams per cubic metre) RCLppm :表示为体积比的 RCL(RCL expressed as parts per million by volume) TCF:毒性浓度系数(toxic concentration factor) TLV-TWA:时间加权阈限值浓度(threshold limit value-time weighted average) WCF:最不利成分(worst-case formulation) WCFF:最不利分馏成分(worst-case fractionated formulation) WEEL:工作场所环境接触极限(workplace environmental exposure limit)
3.3符号
下列符号适用于本文件。 α blend:混合制冷剂的死亡率指标值。 a：混合制冷剂中成分n的死亡率指示值。 at：火焰底部的横截面积。 Af:火焰表面积。 bn：混合制冷剂中成分n的心脏敏感指标值。 b blend：混合制冷剂的心脏敏感指标值。 Cn：混合制冷剂中成分n的麻醉效应指标值。 C blend：混合制冷剂的麻醉效应指标值。 Cblend :混合制冷剂的毒性浓度因子。
5
