ICS 17.040.30 J 04
GB

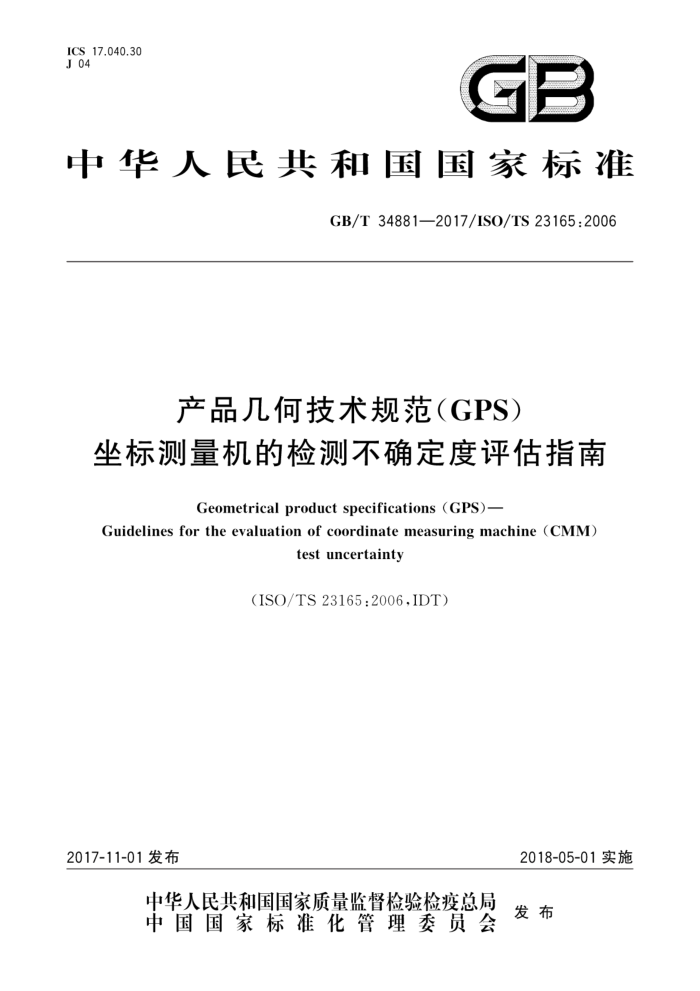

中华人民共和国国家标准
GB/T348812017/IS0/TS23165:2006
产品几何技术规范（GPS）
坐标测量机的检测不确定度评估指南
Geometricalproduct specifications(GPS)-
Guidelines for the evaluation of coordinate measuring machine (CMM)
test uncertainty
(ISO/TS 23165:2006,IDT)
2018-05-01实施
2017-11-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T34881—2017/ISO/TS23165:2006
目 次
前言
m
范围规范性引用文件 3 术语和定义
2
概述探测误差检测尺寸检测
4
5
6
附录A（规范性附录） 背景资料及更详细的信息附录B（规范性附录） 使用替代的尺寸实物标准器附录C（资料性附录） 不确定度概算示例附录D（资料性附录） 在GPS矩阵模型中的位置参考文献
15
....
16
24
25 GB/T348812017/ISO/TS23165:2006
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用翻译法等同采用ISO/TS23165：2006《几何产品技术规范（GPS） 坐标测量机的检测
不确定度评估指南》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T6093—2001几何量技术规范（GPS）长度标准量块（ISO3650：1998，MOD）一GB/T16857.1一2002产品几何技术规范（GPS）坐标测量机的验收检测和复检检测 第1 部分：词汇（eqvISO10360-1：2000） GB/T18779.1一2002产品几何量技术规范（GPS） 工件与测量设备的测量检验 第1部
分：按规范检验合格或不合格的判定规则（eqvISO14253-1：1998）本标准由全国产品几何技术规范标准化技术委员会（SAC/TC240)提出并归口。 本标准起草单位：海克斯康测量技术（青岛)有限公司、中国计量科学研究院、北京市计量检测科学
研究院、浙江大学宁波理工学院、中机生产力促进中心、中国科学院光电技术研究所
本标准主要起草人：王晋、王为农、吴迅、马修水、景洪伟、明翠新、张宁。
II GB/T34881—2017/ISO/TS23165:2006
产品几何技术规范（GPS）
坐标测量机的检测不确定度评估指南
1范围
本标准通过对ISO14253-1要求的检测不确定度评估的说明，给出了GB/T16857.2中规定的检测应用的指南。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T16857.2一2006产品几何技术规范（GPS）坐标测量机（CMM）的验收检测和复检检测 第2部分：用于测量尺寸的坐标测量机（ISO10360-2：2001，IDT）
GB/T18779.2一2004产品几何量技术规范（GPS）工件与测量设备的测量检验第2部分：测
量设备校准和产品检验中GPS测量的不确定度评定指南（ISO14253-2：1999，IDT）
GB/T18780.1一2002产品几何量技术规范（GPS） 几何要素第1部分：基本术语和定义 (ISO14660-1:1999,IDT)
GB/T19765—2005 产品几何量技术规范（GPS) ）产品几何量技术规范和检验的标准参考温度 (ISO1:2002,IDT)
GB/Z24637.2—一2009产品几何技术规范（GPS） 通用概念第2部分：基本原则、规范、操作集和不确定度（ISO/TS17450-2：2002，IDT）
ISO3650：1998几何量技术规范（GPS） 长度标准量块［Geometricalproductspecifications (GPS)—Length standards—Gauge blocks
ISO10360-1：2000产品几何技术规范（GPS）坐标测量机的验收检测和复检检测第1部分：词汇[Geometrical product specifications（GPS)Acceptance and reverification tests for coordinate measuring machines (CMM)—Part 1:VocabularyJ
ISO14253-1：1998产品几何量技术规范（GPS）工件与测量设备的测量检验第1部分：按规范检验合格或不合格的判定规则[Geometricalproductspecifications（GPS）一Inspectionbymeasure ment of workpieces and measuring equipmentPart 1: Decision rules for proving conformance or non- conformance with specifications]
国际计量学基本词汇和通用术语（VIM），BIPM，IEC，IFCC，ISO，IUPC，IUPAP，OIML，第2版， 1993(Internationalvocabularyofbasicandgeneral terms inmetrology（VIM),BIPM,IEC,IFCC, ISO,IUPAC,IUPAP,OIML,2nded.,1993)
测量不确定度表示指南（GUM），BIPM，IEC，IFCC，ISO，IUPC，IUPAP，OIML，1993，修正并再印于1995(Guide to the expression of uncertainty in measurement(GUM),BIPM,IEC,IFCC,ISO, IUPAC,IUPAP,OIML,1993,correctedandreprintedin1995)
3术语和定义
ISO10360-1、ISO14253-1、GB/T18780.1、GB/Z24637.2和VIM界定的以及下列术语和定义适
1 GB/T34881—2017/ISO/TS23165:2006
用于本文件。 3.1
检测不确定度testuncertainty 在检测中仅与检测设备及其应用相关联的扩展不确定度U.根据ISO14253-1给出的合格判定规
则，会改变合格区和不合格区
注1：检测不确定度是对检测中检测设备及其应用的质量评估，而不是对坐标测量机性能的评估。坐标测量机的
性能由探测误差P和尺寸测量的示值误差E确定。 注2：控制检测不确定度是检测方的责任。检测方提供并使用检测设备，以避免较大的检测不确定度减小合格区
或不合格区带来的麻烦。
3.2
检测方tester 根据GB/T16857.2实施检测的执行方。 注1：在验收检测中，检测方可以是供应商或用户，或由第三方代表。 注2：在复检检测中，检测方是用户，或由第三方代表。 注3：检测方应为检测不确定度负责。
3.3
被检测方 testercounterpart 检测方的相对方。 注1：在验收检测中，被检测方可以是用户或供应商，或由第三方代表，注2：在复检检测中，被检测方是用户自己，或由第三方代表。
3.4
热膨胀系数 CTE <尺寸实物标准器》材料在20℃时的热膨胀系数。 注：本标准只考虑尺寸实物标准器的热膨胀系数。
4概述
本标准给出了符合GB/T16857.2规定的被测量（如探测误差P和示值误差E）的检测不确定度简化公式，以使在应用中快速引用。附录A给出了由通用误差模型导出检测不确定度简化公式的更进步说明，探讨了每个不确定度分量的本质，对怎样保持其最小，怎样评估其输入不确定度给予指导。除此之外，还列出了可能的相关不确定度因素。即使正文已可以满足日常应用，作为背景知识和典型应用案例也特别推荐阅读，
本标准仅针对有代表性的最常见环境和主要不确定度因素，给出了用于评估检测不确定度的简化公式。因此，该检测不确定度简化公式只适用于这类环境，对于某些特定环境不一定完全适用。为了确定列在附录A中考虑的不确定度因素在实际中是否可以忽略或不考虑，建议仔细分析实际环境
根据检测不确定度简化公式评估合成标准不确定度u（P）或改（E）后扩展不确定度U（P）或U（E）
通过乘以一个包含因子按下式获得：
U(P)=kXu(P)
.(1)
和
U(E)=kXu(E)
...(2)
式中： k = 2。 尺寸实物标准器由被检测方提供的特殊情况，见附录B。 完整的评估检测不确定度示例，参见附录C。
2
