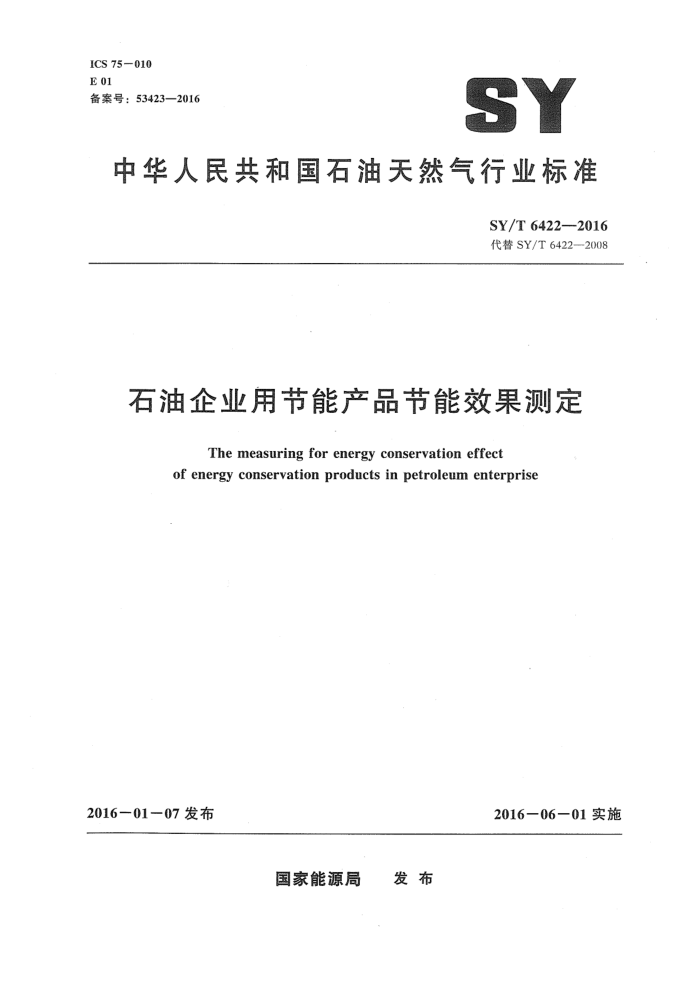

ICS 75 -- 010 E 01 备案号：53423—2016
中华人民共和国石油天然气行业标准
SY/T 6422----2016 代替 SY/T 6422--2008
石油企业用节能产品节能效果测定
The measuring for energy conservation effect of energy conservation products in petroleum enterprise
2016-01-07发布
2016一06一01实施
国家能源局 发布 SY/T 6422—2016
次
目
前言
范围规范性引用文件术语和定义测试与计算 4. 1 基本要求 4. 2 机械采油系统节能产品 4.3泵类系统节能产品 4.4供配电系统节能产品 4.5锅炉、加热炉节能产品 4.6输油（气）管道系统节能产品
1
2
3
4
2
6
5节能效果评价
1 SY/T 6422—2016
前言
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6422--2008《石油企业节能产品节能效果测定》，与SY/T6422-2008相比，除编辑性修改外，主要技术变化如下：
标准名称由《石油企业节能产品节能效果测定》改为《石油企业用节能产品节能效果测定》；在范围中增加了评价内容（见第1章，2008年版的第1章）；增加了规范性引用文件（见第2章，2008年版的第2章）；修改了石油企业节能产品的定义（见3.1，2008年版的第3章）；删除了节能产品的分类（见2008年版的第4章）；节电率统一改为节能率（见第4章，2008年版的第5章）；修改了机械采油系统节能产品的测试要求（见4.2.1，2008年版的5.2.1～5.2.3）； -增加了机械采油系统改变运行工况的节能产品节能率的计算（见4.2.3）；修改了泵类系统节能产品的测试要求（见4.3.1，2008年版的5.3.1～5.3.4）；增加了供配电系统变压器节能产品综合损耗下降率计算中无功经济当量的取值要求（见 4.4.2.3，2008年版的5.4.2.3)；增加了供配电系统变压器有功功率损耗、无功功率损耗的计算要求（见4.4.2.4）；一增加了供配电系统无功补偿装置节能率的计算公式（见4.4.3）； -修改了锅炉、加热炉节能产品的测试要求（见4.5.1，2008年版的5.5.1和5.5.2)；增加了锅炉、加热炉有效输出热量单耗的计算公式（见4.5.2.2)； “长输管道节能产品”修改为“输油（气）管道系统节能产品”（见4.6，2008年版的5.6）；修改了输油（气）管道系统节能产品测试要求（见4.6.1，2008年版的5.6.1）；增加了节能效果评价章节，并对评价的具体内容和方法进行了规定（见第5章）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油工业节能节水专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气集团公司节能技术监测评价中心、东北石油大学、中国石化节
能监测中心、中国海洋石油总公司节能减排监测中心、中国石油天然气集团公司西北油田节能监测中心、中国石油天然气集团公司管道节能监测中心、中国石油天然气股份有限公司北京油气调控中心。
本标准主要起草人：梁士军、廉守军、徐秀芬、周胜利、李波、刘艳武、葛苏鞍、赵国星、刘冰、王业开、张强、曹莹、胡建国、张昌盛、孟欣、王兴东。
本标准代替了 SY/T6422-2008。 SY/T6422-2008的历次版本发布情况为：
SY/T 6422---1999
Ⅱ SY/T 6422-2016
石油企业用节能产品节能效果测定
1 范围
本标准规定了油气田和输油（气）管道主要耗能系统（设备）应用的节能产品节能效果的测试、 计算和评价方法。
本标准适用于油气田和输油（气）管道主要耗能系统（设备）应用的节能产品节能效果的测试、 计算和评价。其他耗能系统（设备）应用的节能产品节能效果的测试、计算和评价可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3216回转动力泵　水力性能验收试验1级和2级 GB/T 6422 用能设备能量测试导则 GB/T 10180 工业锅炉热工性能试验规程 GB/T 12497 三相异步电动机经济运行 GB/T 13462 电力变压器经济运行 GB/T 15320 节能产品评价导则 GB/T 16666 泵类液体输送系统节能监测 SY/T 5264 油田生产系统能耗测试和计算方法 SY/T 5268 油气田电网线损率测试和计算方法 SY/T 6066 原油输送管道系统能耗测试和计算方法 SY/T 6381 加热炉热工测定 SY/T 6637 天然气输送管道系统能耗测试和计算方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
石油企业用节能产品 energy conservation products in petroleum enterprise 符合有关的质量、安全和环境标准要求，在油气田和输油（气）管道耗能系统（设备）应用时与
同类产品或完成相同功能的产品相比，能效或节能率指标达到相关规定，增加的投资具有合理回收期的产品（包括节能技术）。
注：主要有机械采油系统节能产品、泵类系统节能产品、供配电系统节能产品、锅炉和加热炉节能产品、输油
（气）管道系统节能产品。
1 SY/T 6422--2016
4测试与计算
4.1 基本要求 4.1.1节能效果的测试与计算，应在可比的使用条件下，对应用节能产品前后的能耗值进行测定，用节能率表示，并应符合GB/T6422的规定。 4.1.2节能效果的测试应在标准测试装置上进行。对于无标准测试装置的节能产品，可选择生产现场进行测试。 4.1.3对具有能效标准要求或运行条件有特殊要求的节能产品，宜进行相关测试。 4.2机械采油系统节能产品 4.2.1测试要求
机械采油系统节能产品的测试应符合以下 要求 a）对于未改变运行工况情况下的测试，在测试过程中，油井产液量和动液面变化不应大于
±5%。对抽油机井进行测试时，平衡度应控制在 80%～110%之间，变化不应大于±10%; 冲次的变化不应大于±0.3次，冲程应保持不变；抽油机的皮带张紧力、盘根松紧度变化不应大于±10%；测试开始和结束时悬绳器应在同一位置。
b）对于改变运行工况下测试，应在保证生产要求条件下进行，测试相同生产周期的产液单耗。 c） 宜根据节能产品的使用范围，进行有代表性的不同运行负荷的测试。 d） 对用电类节能产品，对比测试的供电电压变化不应大于 5%. e） 机械采油系统的测试应符合 SY/T 5264的规定
4.2.2 未改变运行工况的节能产品节能率计算 4. 2. 2. 1 有功功率节能率按公式（1）计
W. W
100L
(1)
W
式中: Siy -有功功率节能率，用百分数表 Wit- 应用节能产品前吨液提升百米扬程有功功率耗电量，单位为 万日 吨百米[kW·h／（10°m·t)];
Wi2" -应用节能产品后吨液提升百米扬程有 手由量，单位为 为千瓦时每吨百米[kW·h／（10 m·t)]。 4.2.2.2无功功率节能率按公式（2）计
Siw Q 2×100%
Qi2 Qit
(2)
式中: Sjw 无功功率节能率，用百分数表示； Q;it 应用节能产品前吨液提升百米扬程无功功率耗电量，单位为千乏时每吨百米[kvar·h/（10 m·t)]; Q2 应用节能产品后吨液提升百米扬程无功功率耗电量，单位为千乏时每吨百米[kvar·h/（10 m·t)]。
4.2.2.3 综合节能率按公式（3）计算：
Q SY/T 6422--2016
sp = AW, - 4 △W, K(AQ 2, -Q) × 100%
(10)
△W, KQAQ:
式中: sp综合损耗下降率，用百分数表示； Kqi无功经济当量，单位为千瓦每千乏（kW/kvar）。 KQi的取值应符合GB/T13462的规定。
4.4.2.4变压器有功功率损耗、无功功率损耗的计算应符合SY/T5268的规定。 4.4.3无功补偿装置节能率计算 4.4.3.1无功补偿装置节能率按公式（11）计算：
Wpbl -Wl ×100%
Sph =
(11)
W pb1
式中: sp—节能率，用百分数表示; Wpb1 "- 安装无功补偿装置前线路损耗电量，单位为干瓦时（kW·h)； Wph2 安装无功补偿装置后线路损耗电量，单位为千瓦时（kW·h）。
4.4.3.2线路损耗电量的计算应符合SY/T5268的规定。 4.5锅炉、加热炉节能产品 4.5.1 测试要求
锅炉、加热炉节能产品的测试应符合以下要求： a） 应分别在锅炉、加热炉额定工况和正常生产运行工况时进行测试。如果随着季节的变化运行
工况有变化时，应根据实际情况进行多工况测试。 b） 未改变燃料特性的节能产品对比测试应使用同一品种和质量的燃料。 c） 对比测试前后锅炉、加热炉应处于安全、热工况稳定的运行状态，热负荷波动不应大于
±5%，燃烧状态调节至最佳（烟气中一氧化碳含量宜控制在0.020%±0.005%）。 d） 锅炉、加热炉的测试应符合GB/T10180和SY/T6381的规定。
4.5.2节能率计算 4.5. 2.1 锅炉、加热炉节能产品节能率按公式（12）计算：
Bl= B2 ×100% Bt
St. =
(12)
式中: St. 一节能率，用百分数表示； B1 应用节能产品前有效输出热量单耗，单位为千克标准煤每兆焦（kgce/MJ）； Bz - 应用节能产品后有效输出热量单耗，单位为干克标准煤每兆焦（kgce/MJ）。
4.5.2.2锅炉、加热炉有效输出热量单耗按公式（13）计算：
B= B,/Qy
(13)
