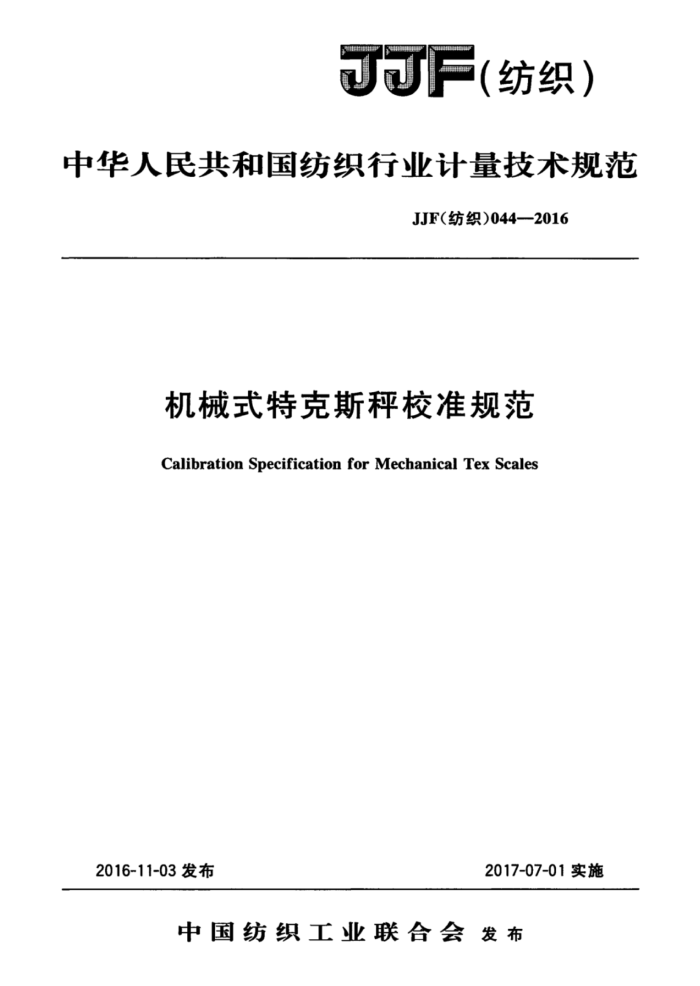

JJF 纺织）
中华人民共和国纺织行业计量技术规范
JJF(纺织)044—2016
机械式特克斯秤校准规范
Calibration Specification for Mechanical Tex Scales
2016-11-03发布
2017-07-01实施
中国纺织工业联合会发布 中 华人民 共和 国纺织行业计量技术规范机械式特克斯秤校准规范
JF(纺织)044—2016 中国纺织工业联合会发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本8 880X1230 1/16 印张0.75 字数14千字 2017年2月第一版 2017年2月第一次印刷
*
书号：155026·J-3418 定价 16.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 JJF(纺织)044—2016
机械式特克斯秤校准规范
JJF(纺织)044—2016 代替JJF（纺织)044—2006
Calibration Specification
forMechanicalTexScales
归口单位：纺织计量技术委员会主要起草单位：浙江省纺织计量站参加起草单位：南通宏大实验仪器有限公司
常熟市计量测试所张家港市天朋纺织有限公司浙江省纺织测试研究院
本规范委托纺织计量技术委员会负责解释 JJF纺织）044—2016
本规范主要起草人：
陈建华（浙江省纺织测试研究院）
钱士新（南通宏大实验仪器有限公司）
龚阶 (常熟市计量测试所）袁海萍（浙江省纺织计量站）
参加起草人：
蒋建丰（张家港市天朋纺织有限公司）孙坚（浙江省质量检测科学研究院）胡有杰（浙江省纺织计量站）刘芙蓉（浙江省纺织测试研究院） JJF（纺织）044—2016
目 录
(Ⅱ) (1) (1) (1) .(1) (1) (1)
引言 1 范围· 2 引用文献· 3概述 4通用要求.· 4.1外观 4.2水平· 5计量特性. 6校准条件· 6.1环境条件.. 6.2校准用标准器及相应设备. 7校准项目和校准方法 7.1 磁码检定... 7.2 外观检查与水平校正. 7.3 空秤校准· 7. 4 示值校准·· 8校准结果表达 9
：
(2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (4) (5)
..
..
复校时间间隔· 附录A 机械式特克斯秤校准记录表附录B示值误差测量不确定度的评定示例
..
I JJF（纺织）044—2016
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制。 原纺织工业部于1993年制定并发布的JJG（纺织）055一1993《特克斯秤检定规
程》1994年1月1日起实施，2006年经清理转化为JJF（纺织）044一2006《特克斯秤校准规范》，但技术内容仍维持原规程未变。
本规范代替JJF（纺织）044一2006《特克斯秤校准规范》。与JJF（纺织）044一 2006相比，主要技术变化如下：
名称由“特克斯秤校准规范”改为“机械式特克斯秤校准规范”；修改了范围；
一
一增加了引用文献；一将检定记录表修改为校准记录表；一增加了测量不确定度的评定示例。 本规范的历次版本发布情况为：
-JJG（纺织）055—1993； JJF（纺织）044--2006。
I JJF（纺织)044-2016
机械式特克斯秤校准规范
1范围
本规范规定了机械式特克斯秤的计量特性和校准方法，适用于新制造、使用中和修理后的机械式特克斯秤的校准。其他类似特克斯秤的校准可参照本规范。 2引用文献
本规范引用了下列文件： JJG99磁码凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
机械式特克斯秤是用于测定天然丝和人造丝线密度的机械专用装置。由连接在杠杆平衡机构上的重量调节锤、秤钩、指针和固定在机架上的扇形标尺（刻度）盘组成，一般配有专用校验法码。其工作原理为：在平衡杠杆的一端设置重量调节锤、另一端设置样品秤钩，当样品小绞丝挂于秤钩时，该端受力下沉，另一端向上翘起，此时杠杆自水平对轴心出现摆角，与杠杆一体的指针摆动，指向固定于机架的扇形面板上的刻度发生变化。当摆动稳定后，可直接读出刻度盘上相应的特克斯值。
现有机械式特克斯秤的测量范围、最小分度值见表1。
表1机械式特克斯秤测量范围、最小分度值试样定长/m
型号 Y871 Y871A Y871B Y871C Y871D Y871E
测量范围/dtex（D）
分度值/dtex（D) 0.28 (0.25) 0.28 (0.25)
112.5 225 225 450 450 112.5
0~44（0~40） 0~44（0~40) 67333(60~300) 0~44(0~40) 0~133（0~120) 0~89(0~80)
1.11 (1) 0.28 (0.25) 0.56(0.5) 0.56(0.5)
4 通用要求 4.1外观
应在适当部位装有铭牌，铭牌上须标明仪器型号、规格、制造厂名、产品编号、出
厂年月。 4.2水平
1 JJF（纺织）044—2016
应放置在平稳、坚固的工作台上，校正水平指示器至水平。 5计量特性
各校准点的示值允许误差见表2。
表2特克斯秤各校准点的示值允许误差
校准点空秤零点 1/2示值最大示值
示值允许误差士1最小分度值土0.5最小分度值土2最小分度值
6校准条件 6.1环境条件
常温，周围环境清洁无尘，气流稳定，无震源和腐蚀性气体。
6.2校准用标准器及相应设备
校准用标准器及相应设备见表3。
表3校准用标准器测量范围
序号 校准标准器 1
数量 2只 1台
准确度等级 FI等级
200 mg 1mg~200g
校验码电子天平
①级
2
1 校准项目和校准方法 7.1础码检定
机械式特克斯秤配套校验专用磁码按JJG99检定。
7.2外观检查与水平校正
按4.1、4.2的要求检查外观与校正水平，确定没有影响计量特性的因素后再进行校准。 7.3空秤校准
用调节锤调整空秤，使其指针对正零点。用手指轻轻向上拨动指针，使其自然摆动至静止后，读出指针读数。连续测量3次，计算其平均值作为校准结果。 7.4示值校准
按表1、表2的要求，将1只或2只200mg校验码分别加于秤钩上，待指针摆动自然静止后读出指针读数。1/2示值和最大示值各连续测3次，并分别计算其平均值作为校准结果。建议常用测试样品在25dtex以下的用1只200mg码进行校准， 25dtex及以上的用2只200mg码进行校准。
8 校准结果表达
校准结果应在校准证书上反映。校准证书应至少包括以下信息：
2
