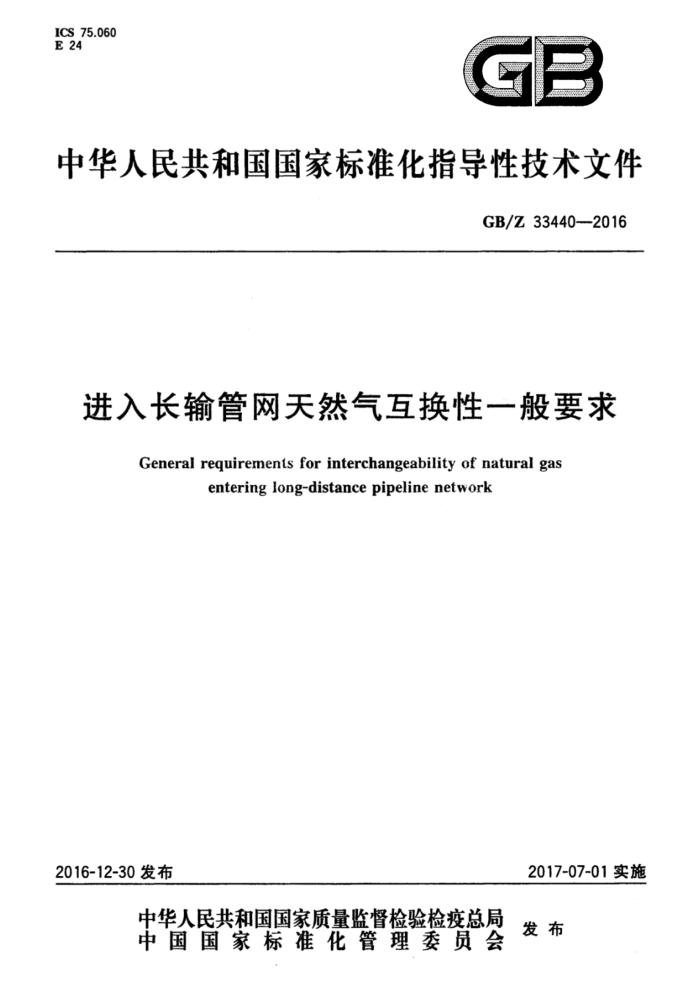

ICS75.060 E 24
GB
中华人民共和国国家标准化指导性技术文件
GB/Z33440--2016
进入长输管网天然气互换性一般要求
General requirements for interchangeability of natural ga
entering long-distance pipeline network
2017-07-01实施
2016-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/Z33440--2016
前 言
本指导性技术文件按照GB/T1.1—2009给出的规则起草。 本指导性技术文件由全国天然气标准化技术委员会（SAC/TC244）提出并归口。 本指导性技术文件起草单位：中国石油西南油气田分公司天然气研究院、国家燃气用具质量监督检
验中心中山大学、中海油研究总院。
本指导性技术文件主要起草人：周理、罗勤王启、郭开华，高文学、龚腾、许文晓，王伟杰。
H GB/Z33440--2016
进入长输管网天然气互换性一般要求
1范围
本指导性技术文件规定了进人长输管网的代替气源/混输后气源与现有气源的互换性。 本指导性技术文件适用于进人我国天然气长输管网的各类天然气，包括：煤层气，页岩气、煤质代用
天然气以及液化天然气等。
本指导性技术文件不涉及与其应用有关的所有安全问题。在使用本指导性技术文件前，使用者有责任制定相应的安全和健康操作规范，并明确其限定的适用范围。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文。
GB/T11062天然气发热量、密度_相对密度和沃泊指数的计算方法 C1/T13609天然气取样导则 CH/T13610天然气的组成分析气相色谐法
米语和定义
GB/T11062界定的比及下列术语和定义适用于本文件。
3.1
高位发热量superior calorific value 规定量的气体在空气中完全燃烧时所释放出的热量。在燃烧反应发生时，压力力1保持恒定，所有
燃烧产物的温度降至与规定的反应物温度1相同的温度，除燃烧中生成的水在温度下全部冷凝为液态外，其余所有燃烧产物均为气态。上述规定的气体量由摩尔给出时，则发热量表示为H（t1力）。
当气体量由质量给出时，则发热量表示为H（t1P）。 当上述规定的气体量由体积给出时，则发热量表示为H［t1P1）V(t2+2其中t?和P2为气
体体积计量参比条件。
［GB/T11062-—1998，定义2.1］
3.2
沃泊指数Wobbeindex 在规定参比条件下的体积高位发热量除以在相同的规定计量参比条件下的相对密度的平方根。 ［GB/T11062—1998，定义2.5]
3.3
燃烧参比条件 combustion reference condition 规定的燃料燃烧时的温度t和压力力1。 ［GB/T11062—1998，定义2.7]
1 GB/Z33440-—2016
3.4
沃泊指数波动范围 the fluctuation range of Wobbe index 在沃泊指数变化曲线中波峰（波谷）值与平均值W，的差值。
3.5
互换性interchangeability 不影响燃烧性能的情况下，一种气体代替另一种气体的能力。
3.6
互换性盒子interchangeablebox 以纵横坐标组成的一个平面坐标系，在坐标系中规定相关参数的范围所形成的闭合框图。 注：附录A给出了进人长输管网天然气互换性盒子示例图。
4天然气互换性一般要求
天然气互换性一般要求见表1。
表1天然气互换性一般要求
项目
建议变化范围
沃伯指数"/（MI·m-3）相对密度沃伯指数波动范围硫化氢/（mg/m）总流/（mg/m）水露点℃
42.3453.81 0.55~0.70 宜为土5%（根据当地天然气的历史平均件和新增供气气源条件） 0~20 0~200 在交接点压力下，水露点应比输送条件下最低环境温度低5℃
.本标准中气体体积的标准参比条件是101.325kPa?20C 在输送条件下，当管道管顶埋地温度为0℃时，水露点应不高于一5℃。 进人输气管道的天然气，水露点的压力应是最高输送压力。
5试验方法和检验规则
5.1天然气高位发热量、相对密度、沃伯指数的计算应按GB/T11062执行，其所依据的天然气组成的测定应按GB/T13610执行。 5.2天然气中硫化氢含量的测定按照GB/T11060.1，GB/T11060.2或GB/T11060.3执行，仲裁试验以GB/T11060.1为准。 5.3天然气中总硫含量的测定按照GB/T11060.4或GB/T11060.5执行，仲裁试验以GB/T11060.4 为准 5.4天然气水露点的测定应按GB/T17283执行，对于在已知压力下的水露点，可按GB/T22634将其换算到其他压力下的水露点，仲裁试验以GB/T17283为准。 5.5天然气的取样应按GB/T13609执行。
2 GB/Z33440--2016
附录A （资料性附录）
进入长输管网天然气互换性盒子示例
进入长输管网天然气互换性盒子示例如图A.1所示。
56
54 52 50
(ew/rw)
48
46
44
22
40
30
32
34
38
42
3G E/Mm)
40
44
46
图A.i 送人长轮管网天然气互换性盒子 中华人民共和国国家标准化指导性技术文件
进入长输管网天然气互换性一般要求
GB/Z33440--2016
