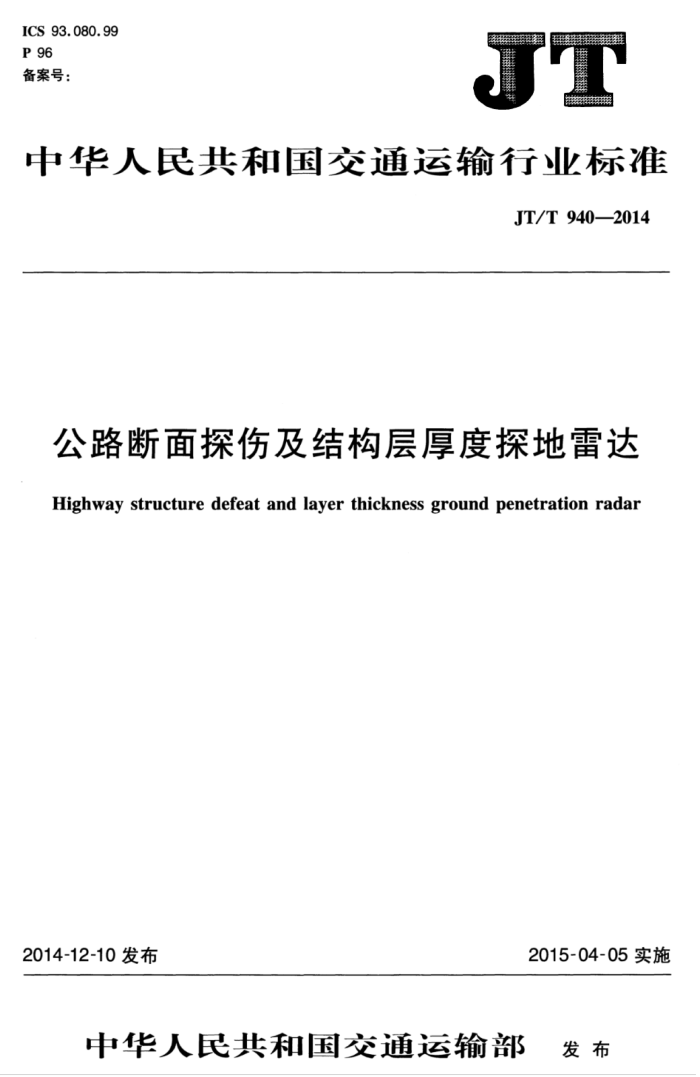

ICS 93.080.99 P 96 备案号：
中华人民共和国交通运输行业标准
JT/T 940—2014
公路断面探伤及结构层厚度探地雷达
Highway structure defeat and layer thickness ground penetration radar
2014-12-10 发布
2015-04-05 实施
中华人民共和国交通运输部 发布 JT/T940—2014
目 次
前言
范围规范性引用文件
-
2
3 术语和定义 4 产品结构与工作原理技术要求
S
试验方法检验规则标志、包装、运输和储存
6
8
10 JT/T9402014
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料与仪器设备专业标准化工作
组提出并归口。
本标准起草单位：交通运输部公路科学研究院、中国电波传播研究所、中国公路工程咨询集团有限公司、北京市道路工程质量监督站、浙江交科工程检测有限公司。
本标准主要起草人：常成利、王春和、刘恒柏、施兴华、张凯、邢燕颖、毛利建、张朝荣、葛慧娟、张武毅。
I JT/T940—2014
公路断面探伤及结构层厚度探地雷达
1范围
本标准规定了公路断面探伤及结构层厚度探地雷达（以下简称探地雷达）的产品结构与工作原理、 技术要求、试验方法、检验规则及标志、包装、运输和储存。
本标准适用于公路断面探伤及结构层厚度探地雷达的生产、检验和使用。隧道衬砌厚度、结构层缺陷、钢架支撑或钢筋定位，桥梁构件钢筋或预应力束定位、结构厚度及钢筋保护层厚度、钢筋埋深等检测用雷达的生产、检验和使用可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB6587.4电子测量仪器振动试验 GB6587.5电子测量仪器冲击试验 GB9969.1工业产品使用说明书总则
3术语和定义
下列术语和定义适用于本文件。
3.1
探地雷达groundpenetrationradar 向被探测目标体发射高频电磁波束，通过观测反射电磁波的时间滞后及强弱特征研究目标体特性
的电磁勘探装置。 3.2
冲击脉冲雷达impulseradar 在时域中获取数据的雷达。
3.3
天线系统antennasystem 包括发射机、接收机、发射天线和接收天线四部分。发射天线将发射机发射的脉冲信号转换为电磁
波，接收机将接收天线接收到的电磁波信号转换为电信号。 3.4
天线带宽antennabandwidth 天线工作的频谱宽度，通常为最大功率（中心频率）衰减3dB范围内最高和最低频率之差。
4产品结构与工作原理
探地雷达由天线系统、控制单元和电缆等部件组成。发射天线按照控制单元的指令向介质中发射特定频率范围的电磁波，电磁波在传播过程中遇到物性变化的介质时将发生反射和折射，反射的电磁波
1
