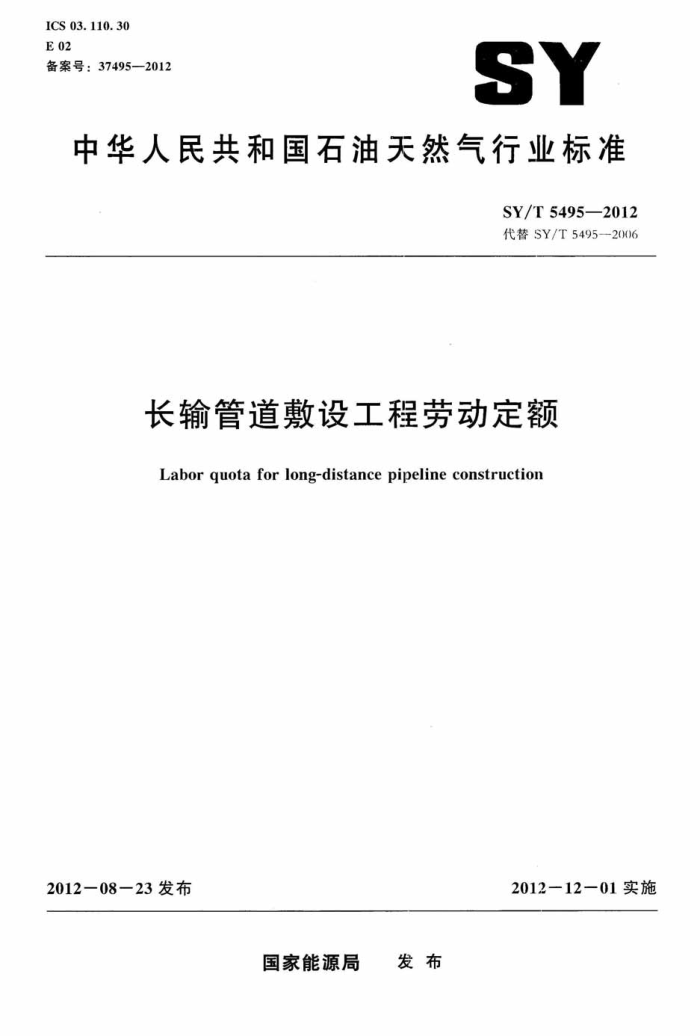

ICS03.110.30 E02 备案号：37495—2012
SY
中华人民共和国石油天然气行业标准
SY/T5495—2012 代替SY/T54952006
长输管道敷设工程劳动定额
Labor quota for long-distance pipeline construction
2012一08一23发布
2012一12一01实施
国家能源局 发布 SY/T5495-2012
目 次
前言 1 范围 2 术语和定义 3 使用规定 4 防腐管段安装劳动定额. 4.1中转站防腐管卸车劳动定额（卸火车皮） 4.2 防腐管装卸车劳动定额 4.3 施工放线测量劳动定额 4.4 数字化管道测量劳动定额 4.5 施工作业带清理及扫线劳动定额 4.6 布管劳动定额 4.7 钢管内部清理劳动定额 4.8 管口清理劳动定额 4.9 施工现场钢管坡口加工劳动定额 4.10 管口组对劳动定额 4.11 管段焊接劳动定额· 4.12 无损检测劳动定额 4.13 补口补伤劳动定额 4.14 防腐管段整体下沟劳动定额 4.15 冷弯管预制、装卸车、安装劳动定额 4.16 低频信号地面检漏劳动定额 4.17 检漏补伤劳动定额
TV
11 15 16 17 18 18
.
线路附属工程及管段试压和吹扫劳动定额· 5.1 线路截断阀安装劳动定额· 5.2 阀室放空立管安装劳动定额 5.3 金属结构固定墩配件制作劳动定额· 5.4 金属结构固定墩配件安装劳动定额 5.5 临时清管器收发装置安装与拆除劳动定额 5.6 清管球清管、测径劳动定额 5.7 水试压设备配套系统安装及拆除劳动定额 5.8 管段试水压劳动定额· 5. 9 压缩空气通清管器吹扫劳动定额 5.10 管段空气试压劳动定额 5.11 站间管线空气干燥劳动定额 5.12 站间管线氮气置换劳动定额
18
5
18 19 19 20) 20 2(0) 21 22 22 23 25 25 I SY/T5495—2012
6管道阴极保护工程劳动定额 6.1 绝缘法兰试水压劳动定额 6.2绝缘法兰安装劳动定额· 6.3测试桩安装劳动定额· 6.4 里程桩、标志桩、转角桩安装劳动定额 6.5恒电位仪及电器连接安装劳动定额· 6.6 检查头制作及安装劳动定额 6.7 通电点安装劳动定额 6.8 阳极地床安装劳动定额· 6.9 均压线安装劳动定额 6.10 去耦合器抗干扰排流设施安装劳动定额 6.11 参比电极安装劳动定额 6.12 牺性阳极安装劳动定额管道穿越中小型河流工程劳动定额 7.1 施工前准备工作劳动定额 7.2穿越管段组装焊接劳动定额
25 25 25 27 27 27 28 28 28 28 29 29 29 30) 30 31 32 32 3.3 34 34 35 36 36 36 37 37 38 38 38 39 39 40)
7
7.3 穿越管段补口补伤劳动定额 7.4 穿越管段试水压劳动定额 7.5穿越管段防腐层保护劳动定额. 7.6拖管头制作劳动定额 7.7 穿越管段有发送道拖管过河劳动定额 7.8穿越管段无发送道拖管过河劳动定额 7.9 围堰导流穿越劳动定额. 8管道穿越公路及铁路工程劳动定额· 8.1公路穿越管段下沟及就位劳动定额 8.2钻孔机钻孔穿越劳动定额 8.3 混凝土套管穿越公路（大开挖）劳动定额： 8.4 顶管（公路、铁路）穿越劳动定额 8.5大开挖加盖板穿越劳动定额 8.6 箱涵穿越劳动定额 8.7 管卡及支撑制作与安装劳动定额· 8.8 穿越管段穿套管劳动定额· 8.9 钢套管两端封堵劳动定额. 8.10 水泥套管两端封堵劳动定额 8.11 绝缘支撑块安装劳动定额 8.12 输气管线排气管安装劳动定额 9 管道穿越光缆、电缆和管线工程劳动定额 9.1 管道穿越光缆、电缆劳动定额 9.2管道穿越管线劳动定额· 10管道跨越工程劳动定额
41
41
41
41
42
10.1 单拱跨管桥制作劳动定额 1
42 SY/T5495—2012
10.2 “II”型跨越管桥制作劳动定额 10.3跨越管桥吊装劳动定额 10.4斜拉索跨越劳动定额 10.5跨越管段防腐及保温劳动定额 10.6钢结构制作与安装劳动定额 11管道隧道穿越工程劳动定额 11.1 山体隧道穿越工程劳动定额 11.2 斜井穿越工程劳动定额 11.3顶管隧道穿越工程劳动定额附录A（资料性附录） 人员及机具配备参考文献
43 43 44 48 48
50 50) 50 51 52 56
...
......
Il SY/T5495-2012
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T5495—2006《长输管道敷设工程劳动定额》。本标准与SY/T5495—2006相比，主要修改内容如下：
增加了$1219mm管材型号的劳动定额；一删除了钢管沥青普通防腐绝缘劳动定额、钢管沥青加强防腐绝缘劳动定额、钢管沥青特加强
防腐绝缘劳动定额，煤焦油沥青普通防腐绝缘劳动定额、煤焦油沥青加强防腐绝缘劳动定额、煤焦油沥青特加强防腐绝缘劳动定额，聚乙烯防腐绝缘管制作劳动定额、聚乙烯防腐保温管制作劳动定额（管中管法）、聚乙烯防腐保温管制作劳动定额（一次成型法）（见2006 版的3.3，3.4，3.5，3.6，3.7，3.8，3.9)；
一一增加了数字化管道测量劳动定额、钢管内部清理劳动定额、施工现场钢管坡口加工劳动定
额、防风棚制作劳动定额、管段连头劳动定额（见4.4，4.7，4.9，4.11.1，4.11.6)；增加了AUT探伤劳动定额、X射线探伤（内拍）劳动定额、渗透探伤劳动定额（见 4.12.2，4.12.4，4.12.5); 增加了黏弹体补口劳动定额、参比电极安装劳动定额（见4.13.2，6.11）；
一增加了顶管（公路、铁路）穿越劳动定额、大开挖加盖板穿越劳动定额、箱涵穿越劳动定
额，水泥套管两端封堵劳动定额、绝缘支撑块安装劳动定额、输气管线排气管安装劳动定额（见8.4，8.5，8.6，8.10,8.11，8.12);
—删除了RB-5型定向钻机穿越工程劳动定额（见2006版第11章）；
一增加了管道隧道穿越工程劳动定额（见第11章）。 本标准由石油工业劳动定员定额标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气管道局。 本标准参加起草单位：中国石油辽河油田公司、中国石油吉林油田公司。 本标准主要起草人：李东升、部明涛、赵锡培、赵赞华、赵四才、张在才、田杰、安金平、姚念
双、齐晋章。
本标准代替了SY/T5495-2006。 SY/T5495—2006的历次版本发布情况为：
-SY5495—1992，SY/T5495--1997。
*IV SY/T5495—2012
长输管道敷设工程劳动定额
1范围
本标准规定了敷设长距离油（气）输送管道工程中的管段安装、附属工程、试压吹扫、阴极保护和穿跨越工程等劳动定额。
本标准适用于厂矿、油（气）田、油库等所属区域以外的平原微丘地带，且长度在25km以上的管道敷设工程及10km以上的供水干线及煤层气管道等工程的施工作业。
2术语和定义
下列术语和定义适用于本文件。
2.1
黏弹体viscoelasticbody 应用于隧道穿越、水网地区埋地管道防腐补口的防腐材料。
2.2
AUT automaticultrasonic flaw detection 全自动超声波探伤。
3 使用规定
3.1本标准采用时间定额形式，以“工日”为计量单位，每工日按8h计算。 3.2本标准使用要求。 3.2.1施工中的设备、材料、成品、半成品及构件等符合质量标准和设计要求，并附有合格证书和检验记录。 3.2.2 各工序之间的交叉衔接正常合理。 3.2.3 正常的施工条件和合理的劳动组织。 3.2.4正常的气候、地理条件和施工环境。 3.2.5 5本标准中均不包括从驻地到施工现场的途中时间。 3.2.6 本标准中管段运输基段山区段运距为60km，平原段运距为80km。 3.2.7 如遇非正常施工的环境，参照表1系数调整。
表1非正常施工环境调整系数
项目沙漠
调整系数 1.1 1.5 2.2 3.0 3.2 2.0
序号 1
坡度10°~15° 坡度16°~22° 坡度大于22°
山地水网、沼泽地（指常年有积水的沼泽地、常年电水地带）
2
3 4
水田
1 SY/T5495-—2012
3.2.8 如遇本标准未列出之管径及壁厚，对于焊接工序，根据管径壁厚用内插法计算；其他工序，就近套用。 3.3人员及机具配备参见附录A。
4 防腐管段安装劳动定额
4.1 中转站防腐管卸车劳动定额（卸火车皮） 4.1.1工作内容：施工准备、对货位、堆码细砂袋、卸钢管、 防腐层保护、堆放、检尺、回收拥绑物等。 4.1. 2 施工方法： 吊车卸车、人工配合。
劳动定额见表2。
4.1.3
表2 2中转站防腐管卸车劳动定额（卸火车皮）管径
其中
劳动定额工日/km 1. 99 2. 45 2.88 3.31 3.73 3.98 4.58 5. 44 6. 22 7.00 7.81 8.63 10.34
定额编号
mm 219 273 323 355 406 457 559 610 711 813 914 1016 1219
起重工 1.16 1. 41 1. 65 1.90 2. 15 2.30) 2. 64 3. 14 3.59 4.05 4.52 4.99 5. 98
普T. 0.83 1.04 1, 23 1. 41 1.58 1.68 1.94 2. 30 2.63 2.95 3.29 3. 64 4. 36
1.1 1.2 1.3 1. 4 1.5 1.6 1.7 1.8 1.9 1. 10 1.11 1. 12 1. 13
4.2 防腐管装卸车劳动定额 4.2.1 工作内容：施工准备、对车位、装车、加垫、绑车、防腐层保护、计量、垫管垛、验收、 卸车。 4.2.2 施工方法：使用吊车装卸车、人工配合。 4.2.3 劳动定额见表3。
2 SY/T5495—2012
表3防腐管装卸车劳动定额
其中
管径 mm 219 273 323 355 406 457 559 610 711 813 914 1016 1219
劳动定额工日/km 2. 52 3.16 3.75 4. 22 4.93 5.28 6.11 7.31 8.38 9. 48 10.45 11.42 13.77
定额编号
起重工 1. 44 1, 83 2.19 2. 45 2. 86 3. 06 3.55 4. 25 4.87 5.50 6.07 6. 63 7.99
普工 1.08 1. 33 1.56 1. 77 2. 07 2 22 2.56 3. 06 3.51 3. 98 4.38 4. 79 5.78
2, 1 2.2 2. 3 2. 4 2. 5 2. 6 2. 7 2. 8 2. 9 2. 10 2.11 2.12 2. 13
4.31 施工放线测量劳动定额 4.3.1 工作内容：施工准备、 线路交桩、复测、放线、地下电缆及障碍物测量标记、划线标记、管线沟放线、管道下沟就位测量、三桩测量、验收复测等。 4.3.2劳动定额见表4。
表4施工放线测量劳动定额
其中
管径 mm 219~1219
劳动定额工日/km 4.56
定额编号 3. 1
项目施工放线测量
普工 2.53
测量工 2. 03
4.4 数字化管道测量劳动定额 4. 4.1 工作内容： 施工准备、进行基准点测量、数据采集测量，内业数据处理等。 4.4.2 劳动定额见表5。
表5 数字化管道测量劳动定额管径
其中
劳动定额工日/km 5.00
定额编号 4. 1
项目数字化管道测量 219~1219
mm
普工 1. 25
测量工 3.75
3
