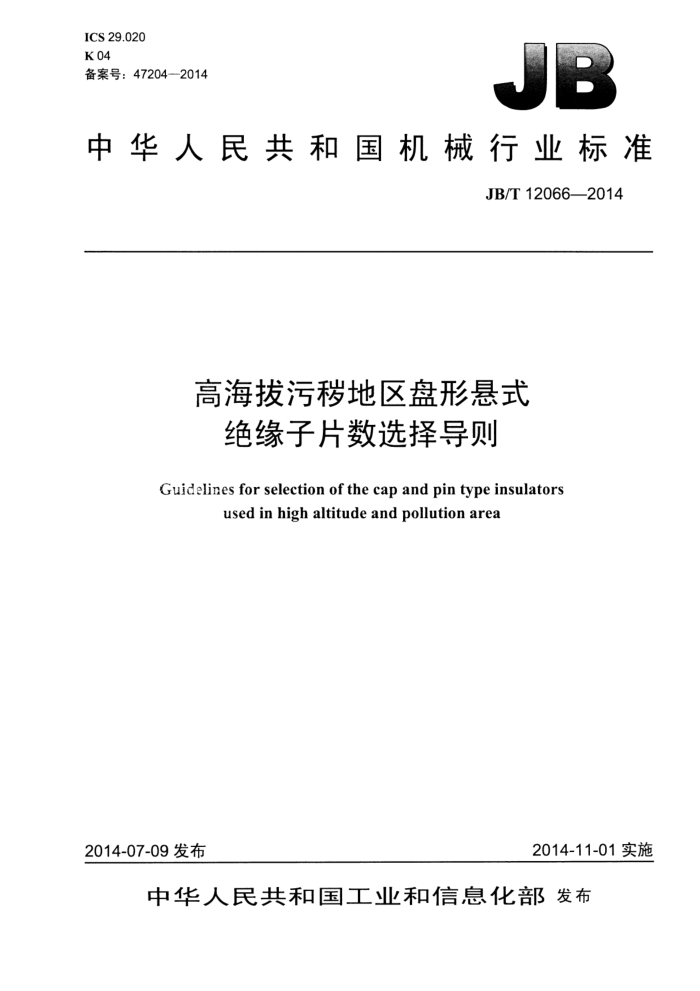

ICS 29.020 K 04 备案号：47204—-2014
中华人民共和国机械行业标准
JB/T 12066—2014
高海拔污秽地区盘形悬式
绝缘子片数选择导则
Guidelines for selection of the cap and pin type insulators
used in high altitude and pollution area
2014-11-01实施
2014-07-09 发布
中华人民共和国工业和信息化部发布 JB/T 12066--2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国高原电工产品环境技术标准化技术委员会（SAC/TC330）归口。 本标准负责起草单位：重庆大学、昆明电器科学研究所、中国电力科学研究院武汉分院。 本标准参加起草单位：中国电力顾问集团西南电力设计院、中国电力工程顾问集团公司、云南电力
试验研究院（集团）有限公司电力研究院、西安高压电器研究院有限责任公司、国网四川省电力公司电力科学研究院、新疆金风科技股份有限公司、川开电气股份有限公司、华锐风电科技（集团）股份有限公司、云南怡成建筑设计有限公司、昆明恒基建设工程施工图审查中心、云南省设计院、怀化电力勘测设计院、苏州电瓷厂有限公司、南京电气（集团）有限责任公司、襄阳国网合成绝缘子有限责任公司。
本标准主要起草人：胡琴、张志劲、蒋兴良、周琼芳、徐涛、胡建林、张东宁、万启发、唐巍、李永双、马仪、孟庆顺、甘旭超、舒立春、赵卉、陆洲、范松海、贾伦、杨晓群、李磊、王晓燕、王蔚、 魏云利、余忠、廖学理、邓昭、金超、谢登萍、陈林、姚涛、许佐明、张继武、谢国政、赵磊、戎麒、 张善刚、杨红军、马向方。
本标准为首次发布。
II JB/T 12066—2014
高海拔污移地区盘形悬式
绝缘子片数选择导则
1范围
本标准规定了高海拔污秽条件下交、直流架空输变电系统用盘形悬式瓷或玻璃绝缘子片数的选择方
法。
本标准适用于海拔（1000～5500）m地区交、直流架空输电线路用的盘形悬式瓷或玻璃绝缘子片数的选择。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB,T311.2一2013　绝缘配合　第2部分：使用导则 GB;T2900.5电工术语绝缘固体、液体和气体 GB;T 2900.8　电工术语　绝缘子 GB/T4585-2004交流系统用高压绝缘子的人工污秽试验 GB,T14597—2010电工产品不同海拔的气候环境条件 GB,T 16927.1一2011　高电压试验技术　第1部分：一般定义及试验要求 GB/T 22707—2008直流系统用高压绝缘子的人工污秽试验 GB/T 26218.1-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定 第1部分：定义、信息和
一般原则
DL/T368一2010输电线路用绝缘子污秽外绝缘的高海拔修正
3术语和定义
GB/T2900.5、GB/T2900.8和GB/T26218.1-2010界定的术语和定义适用于本文件。
4选择方法
本标准规定的高海拔污秽条件下盘形悬式瓷或玻璃绝缘子片数的选择方法有四种：
根据实际环境的 Uso选择； -根据人工模拟环境Uso选择;
一根据 1 000 m及以下地区 Uso 的海拔修正值选择; 根据USCD 的海拔修正值选择 JB/T 12066-2014
6.1.1试品准备
试品采用表面洁净的绝缘子、预涂污绝缘子或自然积污绝缘子。 预涂污绝缘子的染污和干燥方法参照GB/T4585-2004的固体污层法。
6.1.2试品布置
试品绝缘子串一般按实际安装方式布置。 绝缘子的任何部分与除了绝缘子的支架和喷嘴柱（当使用时）之外的任何接地物之间的最小间距应
为每100kV试验电压不小于0.5m。
对于全尺寸的绝缘子串，如果实际运行中安装了均压环，则在试验中应加上均压环。 6.1.3高海拔模拟
在人工气候室模拟高海拔环境时，根据绝缘子实际运行的海拔，结合附录A提供的气压和海拔对应关系确定人工气候室模拟高海拔地区的气压值，调整人工气候室内的气压值。 6.1.4人工气候实验室的蒸汽雾
人工气候实验室的蒸汽雾由蒸汽雾发生器产生。由于人工气候室内的气压与外界气压不一致，应调节蒸汽雾产生系统，使喷雾器的相对压力及雾流量满足GB/T4585一2004的要求。 6.1.550%污移耐受电压
采用恒压升降法得到绝缘子的50%污耐受电压及其标准偏差，交流系统用绝缘子试验程序参照 GB/T4585—2004，直流系统用绝缘子参照GB/T22707—2008，试验过程中应维持人工气候室的气压值稳定。 6.2绝缘子片数的确定
根据人工气候室试验结果，按公式（1）确定。
7根据 1 000 m 及以下地区U5o 的海拔修正值选择
7.1总则
如不具备在高海拔地区污移条件下进行试验，且没有条件利用人工气候室模拟现场气象条件进行试验的，可采用U5o值进行海拔修正的方法确定绝缘子片数。 7.2绝缘子50%污移耐受电压的海拔修正
高海拔地区污秽条件下绝缘子的50%耐受电压的海拔修正系数k按公式（2）、公式（3）、公式（4）确定：
UH, 50=kμUl,s
(2)
H /1000 -
(3)
45.1
公式（3）简化为公式（4）：
kh =1 - 0.12n(H /1000 -1)
(4)
3 JB/T 12066--2014
式中: UH, 50 高海拔地区污秽条件下单片绝缘子耐受电压，单位为千伏（kV); PH- -高海拔地区的气压，单位为千帕（kPa); U1, 50 -海拔1000m及以下污秽条件下单片绝缘子50%耐受电压，单位为千伏（kV)； Pi-—海拔1000 m处的气压，单位为千帕（kPa)，取值见附录 A;
H -海拔，单位为米（m)，H>1000 m;
气压影响特征指数，其值按DL/T368一2010中4.3进行选取。
n-
7.3绝缘子片数的确定
根据海拔修正后的Uso，按公式（1）确定。
8根据 USCD 的海拔修正值选择
8.1USCD 的海拔修正方法
高海拔地区所使用的交、直流瓷或玻璃绝缘子的USCD按照公式（5）修正，即
1
=
(5)
X≤1kH
式中: x——污条件下 USCD 的海拔修正系数; —高海拔污移地区的USCD，单位为毫米每千伏（mm/kV)； X≤1—1000m及以下地区的USCD，根据 GB/T26218.12010进行选择; kH— 高海拔地区污秽条件下绝缘子50%耐受电压的海拔修正系数。 高海拔地区污秽条件下USCD的修正系数示例参见DL/T368—2010的附录B。
8.2绝缘子片数的确定
在高海拔地区污秽条件下所使用的交、直流瓷或玻璃绝缘子串片数的选择按公式（6）确定，即：
(6)
NH≥IXN≤I
式中: Nu—一高海拔地区污秽条件下所需的绝缘子片数; N≤_ 一海拔1000m及以下地区污秽条件下按照USCD确定的绝缘子片数;
一污秽条件下USCD的海拔修正系数，取公式（5）计算值。
4 JB/T 12066--2014
附 寸录A （规范性附录）海拔与气压的关系
在人工气候试验室模拟高海拔地区时，可利用调整人工气候试验室内的压力来反映不同海拔。根据 GB/T14597一2010中第4章的规定，海拔按一定的高程分级，海拔与气压的关系分为10级，按表A.1 确定。
表 A.1 海拔与气压的关系
海拔 m 气压 kPa 101.3 89.8 79.4 74.6 70.0 65.7 61.6 57.7 54.0 50.5
0 1 000 2 000 2 500 3 000 3 500 4 000 4 500 5 000 5 500
5
