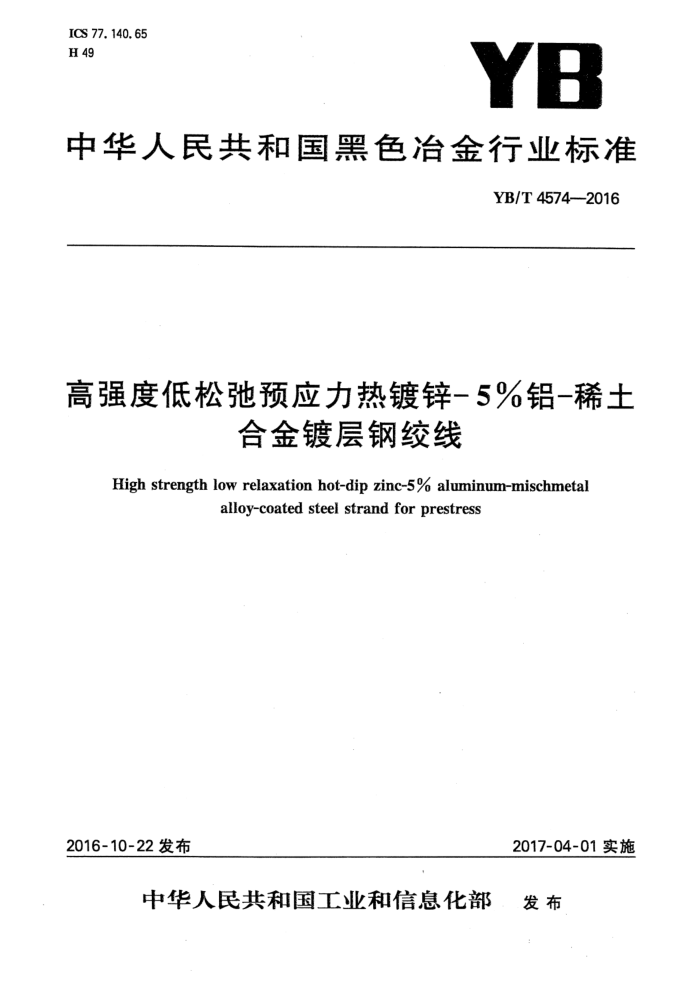

ICS 77.140. 65 H 49
YB
中华人民共和国黑色冶金行业标准
YB/T 4574—2016
高强度低松弛预应力热镀锌一5%铝-稀土
合金镀层钢绞线
High strength low relaxation hot-dip zinc-5% aluminum-mischmetal
alloy-coated steel strand for prestress
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部 发布 YB/T 4574—2016
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：宝钢集团南通线材制品有限公司、江阴华新钢缆有限公司、天津冶金钢线钢缆集团
有限公司、江苏普菲卡特科技有限公司、冶金工业信息标准研究院。
本标准主要起草人：王正茂、周代义、陈华青、王雅志、沈爱国、任翠英、王玲君、王林烽、翟巧玲、施忠、 王志永、虞建宏。 YB/T4574—2016
高强度低松弛预应力热镀锌一5%铝-稀土合金镀层钢绞线
1范围
本标准规定了高强度低松弛预应力热镀锌-5%铝-稀土合金镀层钢绞线的术语及定义、订货内容、尺寸、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本标准适用于桥梁拉索、吊索、系杆、体外预应力束、固定拉力构件的建筑物及不直接与混凝土砂浆接触的预应力结构中使用的直径为12.7mm、15.2mm、15.7mm、17.8mm，强度等级为1770MPa、 1860MPa和1960MPa、并由七根热镀锌圆钢丝组成的高强度低松弛预应力热镀锌-5%铝-稀土合金镀层钢绞线（以下简称“热镀锌铝钢绞线"）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注明日期的版本适用于本文件。凡是不注明日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T470锌锭 GB/T1839 9钢产品镀锌层质量试验方法 GB/T2972 镀锌钢丝锌层硫酸铜试验方法 GB/T2976金属材料线材缠绕试验方法 GB/T12689.1一2010锌及锌合金化学分析方法第1部分：铝含量的测定，EDTA滴定法 GB/T21839预应力混凝土用钢材试验方法 GB/T24238 预应力钢丝及钢绞线用热轧盘条 YB/T081 冶金技术标准的数值修约与检测数值的判定 YS/T310热镀用锌合金锭
3术语和定义
下列术语及定义适用于本文件。
3. 1
七丝钢绞线 sevenwirestrand 由六根外层钢丝紧密地螺旋在一根中心钢丝上的七根钢丝组成的钢绞线。
3. 2
稳定化处理 stabilizingtreatment 为减少应用时的应力松弛，钢绞线在一定张力下进行的短时热处理。
4订货内容
按本标准订货的合同应包含以下主要内容： a）本标准号； b）产品名称； c)弱 强度级别； d)全 结构代号； e) 镀锌钢绞线尺寸、重量（或数量、或盘重）；
1 YB/T 45742016
面积。 7.5.2最大力总延伸率
最大力总延伸率A的测定按GB/T21839的规定进行，标距长度不小于500mm。 7.5.3规定非比例延伸力 7.5.3.1规定非比例延伸力的测定按GB/T21839规定进行，采用引伸计标距的非比例延伸达到引伸计标距0.2%时所受的力Fpo.2。 7.5.3.2供方在生产检验时，可以测定总延伸达到原标距的1%时的力Fu，其值符合表2规定时可以交货，但仲裁时应测定Fpo.2。 7.6应力松弛性能试验
镀锌铝钢绞线的应力松弛性能试验按GB/T21839的规定执行。 7.7弹性模量
镀锌铝钢绞线弹性模量试验按GB/T21839的规定进行。 7.8偏斜拉伸试验
镀锌铝钢绞线的偏斜拉伸试验按GB/T21839的规定执行。 7.9脉动拉伸疲劳试验
镀锌铝钢绞线的脉动疲劳试验按GB/T21839的规定执行 8检验规则 8.1组批规则
镀锌铝钢绞线应成批验收，每批由同一牌号、同一规格、同一生产工艺的钢绞线组成。每批重量不大于100t，同一批中不足10盘，按10盘取样。 8.2检查和验收
镀锌铝钢绞线的检查验收由供方进行，需方检验每批按供方取样数量的5%取样试验。 8.3取样数量
每批热镀锌铝钢绞线的取样数量按表4规定。
表4热镀锌铝钢绞线型式检验和出厂检验项目取样频次、取样部位和试验方法检验项目
序号 1 2 3 4 5 6 7 8 9 10
取样频次
取样部位盘的任一端 精度为0.02mm的宽口游标卡尺在同一截
试验方法
尺寸外观抗拉强度
面相互垂直的两个方向上测量，取平均值。
逐盘
目测检查 GB/T 21839 GB/T 21839 GB/T 21839 GB/T 21839
盘的任一端盘的任一端盘的任一端盘的任一端盘的任一端盘的任一端盘的任一端
每批10%，不小于3盘，每盘1根 300t一根
规定非比例延伸力最大力总伸长率
松驰率弹性模量偏斜拉伸系数脉动拉伸疲劳抢距
每批10%，不小于3盘，
GB/T 21839
每盘1根 1000t一次 1000t一根逐盘
GB/T 21839 GB/T 21839
同一根钢丝两个连续的相应的点的距离来确定。推荐测量放在绞线上的纸的拓记。
盘的任一端
5 YB/T4574—2016
表4热镀锌铝钢绞线型式检验和出厂检验项目取样频次、取样部位和试验方法（续）
序号 11 12 13 14 注：松弛试验和疲劳试验在交货不足取样数量时，供方提供12个月内同类产品的试验报告。 8.4复验与判定规则 8.4.1从每盘所选的钢绞线端部正常部位截取试样进行上述试验。如有一项不合格时则该盘判定为不合格。再从未试验过的钢绞线中取双倍数量的试样进行该不合格项目的复验。如仍有一项不合格，则该批为不合格品，但供方可以重新处理，作为新的一批提交验收，或逐盘检验，合格者交货。 8.4.2锌-铝合金钢绞线数值修约按YB/T081进行。 9包装、标志与质量证明书 9.1如用户不提出其他要求，镀锌铝钢绞线应按轴径不小于610mm无轴芯包装供货。 9.2每盘镀锌铝钢绞线应捆扎结实，捆扎不少于6道。 9.3镀锌铝钢绞线采用防锈纸和聚丙烯编织物的防潮外包装，或由供需双方商定包装形式。 9.4每盘镀锌铝钢绞线上应牢固地挂有标牌，其上注明：
取样频次每批10%，不少于3盘；每盘1根 1盘/批
取样部位盘的任一端盘的任一端盘的任一端盘的任一端
试验方法 GB/T 1839 GB/T 2976 GB/T 2972 GB/T 12689.1
检验项目镀层重量镀层附着力镀层均匀性铝含量
a) 供方名称和商标； b）产品名称、标准和规格； c) 长度、净重及出厂编号。
9.5每批镀锌铝钢绞线应附有质量证明书，其中应注明：
a) 供方名称和商标； b) 需方名称、合同号； c) 产品名称、标准、规格； d) 重量及件数； e) 试验结果； f) 技术监督部门印记； g) 检验出厂日期。
6
