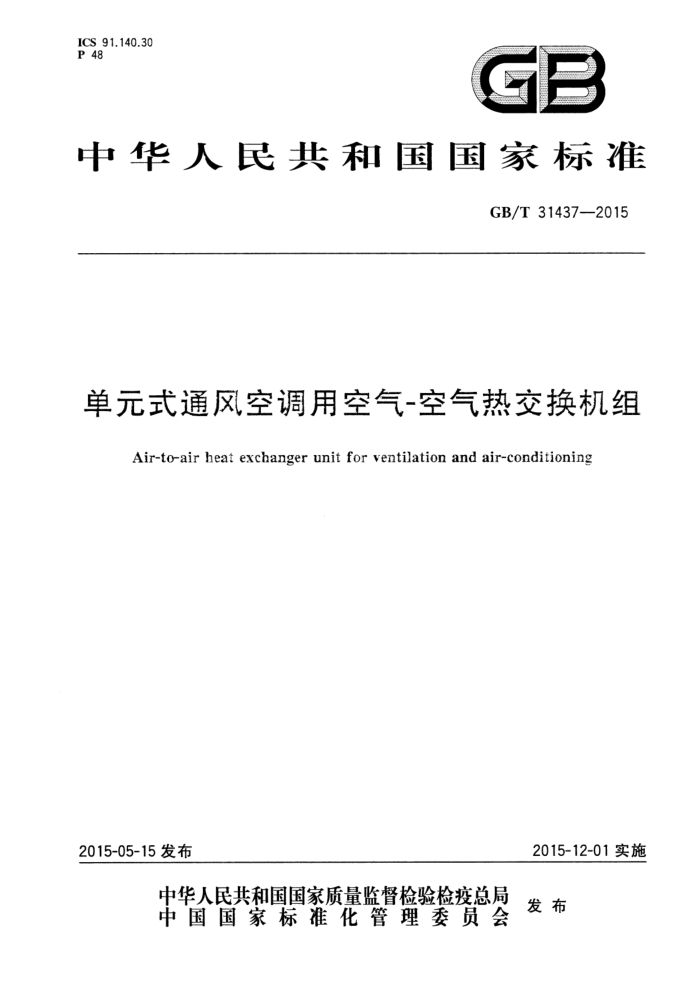

中华人民共和国国家标准
GB/T314372015
单元式通风空调用空气-空气热交换机组
Air-to-air heat exchanger unit for ventilation and air-conditioning
2015-12-01实施
2015-05-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T31437—2015
目 次
前言 1 范围 2 规范性引用文件 3术语和定义 4分类与标记 5 一般要求 6要求 7. 试验方法 8检验规则· 9标志、包装、运输和贮存 10随机技术文件的基本内容附录A（规范性附录）） 风量、出口全压及输人功率试验方法附录B（规范性附录) 内部漏风率试验方法附录C（规范性附录) 额定换热量试验方法附录D（规范性附录） 机组容尘量性能试验方法
10
11 12 13 17 19 21 GB/T 31437—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中华人民共和国住房和城乡建设部提出。 本标准由全国暖通空调及净化设备标准化技术委员会（SAC/TC143)归口。 本标准起草单位：中国建筑科学研究院、北京环都人工环境科技有限公司、中国移动通信集团设计
院有限公司建筑所、中讯邮电咨询设计院有限公司电源与节能研究中心、广东高新兴通信股份有限公司、广东松下环境系统有限公司北京分公司、辽宁盼盼新风科技有限公司、TCL空调器（中山）有限公司、青岛海尔空调电子有限公司、南京天加空调设备有限公司、合肥通用制冷设备有限公司、北京科欣空调配套设备有限公司、北京市建设工程质量第六检测所有限公司、北京泰豪智能科技有限公司、温州市创立电子有限公司、苏州浩佳节能科技有限公司、宁波东大空调设备有限公司。
本标准主要起草人：曹阳、徐昭炜、王昱、许美兰、侯永涛、姜锋、赵建新、宋磊、刘锋、杨宝林、吴小泉、 邱成、王心德、主永艳、王永刚、主珂、李跃、王钧、刘刚、陈方圆。
I GB/T31437-2015
单元式通风空调用空气-空气热交换机组
1范围
本标准规定了单元式通风空调用空气-空气热交换机组的术语和定义、分类与标记、一般要求、要求、试验方法、检验规则、标志、包装、运输和贮存、随机技术文件的基本内容等。
本标准适用于以室外低温空气为冷源，通过室内空气与室外空气间接换热方式或将室外空气送人室内直接换热方式以及将以上两种方式组合成一体的换热方式实现对室内空气降温的空气-空气热交换机组。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB755旋转电机定额和性能 GB/T1236—2000工业通风机用标准化风道进行性能试验 GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB/T9068—1988采暖通风与空气调节设备噪声声功率级的测定工程法 GB10080空调用通风机安全要求 GB/T14295—2008空气过滤器 GB/T16803-1997采暖、通风、空调、净化设备术语 YD/T1173通信电源用阻燃耐火软电缆 YD/T2061通信机房用恒温恒湿空调系统
3术语和定义
GB/T16803一1997界定的以及下列术语和定义适用于本文件。
3.1
单元式通风空调用空气-空气热交换机组air-to-airheatexchangerunitforventilationandair-con
ditioning
以室外低温空气为冷源，通过室内空气与室外空气间接换热方式或将室外空气送人室内直接换热方式或采用以上两种方式组合成一体的换热方式，实现对室内空气降温的空气-空气热交换机组（以下简称“机组”）。 3.2
直接换热型机组directheatexchangerunit 以室外低温空气为冷源，送风风机、排风风机为空气输送动力源，通过将室外低温空气过滤处理后
直接送人室内换热后排出，实现对室内空气降温功能的机组。 3.3
间接换热型机组indirectheatexchangerunit 以室外低温空气为冷源，室内、室外循环风机为空气输送动力源，通过换热器进行空气热量交换，降
1 GB/T31437-2015
低室内空气温度的机组。 3.4
直接-间接组合型机组direct-indirectcombinationunit 以室外低温空气为冷源，风机为空气输送动力源，通过直接或间接换热对室内空气降温的机组。
3.5
标准空气状态 standardair 温度20℃、相对湿度65%、大气压力101.3kPa的空气状态。
3.6
额定值ratedvalue 在标准规定的测试工况下，机组性能参数值。
3.7
额定送风量ratedsupplyairflowrate 在标准规定的测试工况下，直接换热型机组或直接-间接组合型机组进行直接送风换热时，通过风
机向室内送人的空气体积流量。 3.8
额定排风量 ratedexhaustairflowrate 在标准规定的测试工况下，直接换热型机组或直接-间接组合型机组进行直接送风换热时，通过风
机向室外排出的空气体积流量。 3.9
额定室内循环风量ratedindoorcirculationairflowrate 在标准规定的测试工况下，间接换热型机组或直接-间接组合型机组进行间接换热时，室内侧通风
机的循环空气体积流量。 3.10
额定室外循环风量ratedoutdoorcirculationairflowrate 在标准规定的测试工况下，间接换热型机组或直接-间接组合型机组进行间接换热时，室外侧通风
机的循环空气体积流量。 3.11
额定输入功率ratedinputpower 在标准规定的测试工况下，机组通风机和辅助用电设备输人功率之和。
3.12
额定出口全压ratedtotalpressureofsupplyair 在标准规定的测试工况下，机组通风机在克服机组自身阻力后，在出风口处的动压和静压之和。
3.13
机组内部漏风率innerleakagerateofheatexchangerunit 在标准规定的测试工况下，间接换热型机组或直接-间接组合型机组在间接换热模式运行下，室外
侧进入室内侧空气的空气流量与机组室内侧空气流量的比值。 3.14
额定换热量 rated heat exchange capacity 在标准规定的测试工况下，间接换热型机组或直接-间接组合型机组在间接换热模式运行下室内外
侧空气的热交换量。 3.15
额定能效比 rated energyefficiencyratio 在标准规定的测试工况下，间接换热型机组的额定换热量与额定输人功率之比。
2
