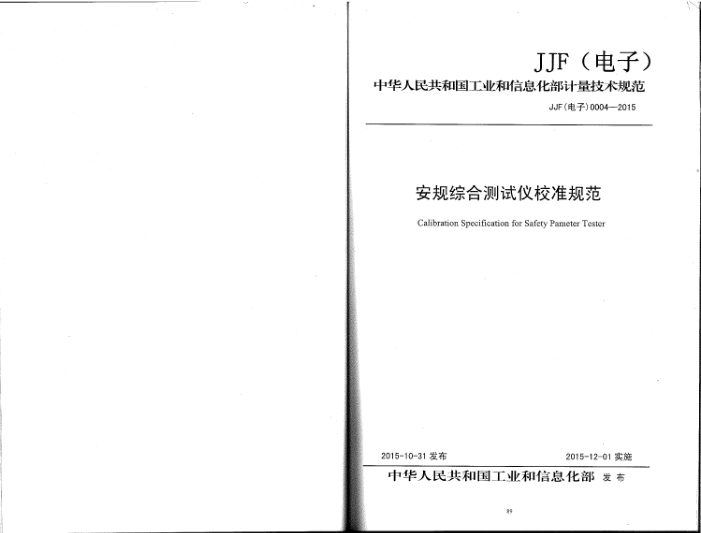

JJF（电子）
中华人民共和国工业和信息化部计量技术规范
JJF（电子)0004—2015
安规综合测试仪校准规范 Calibration Specification for Safety Pameter Tester
2015-10-31发布中华人民共和国工业和信息化部发布
2015-12-01实施
89 JJF（电子）00042015
JJF（电子）0004 2015
安规综合测试仪校准规范 Calibration Specification for
JJF(电子)0004-2015 代替JJG(电子)05048-91
本规范主要起草人：
Safety Pameter Tester
陆 强·（中国电子科技集团公司第二十研究所）武丽仙（中国电子科技集团公司第二十研究所）朱毅勇（中国电子科技集团公司第二十研究所）
归口单位：电子计量技术委员会起草单位：中国电子科技集团公司第二十研究所
本规范技术条文委托起草单位负贵解释
91
90 JJF（电子）00042015
JJF（电子）00042015
5.10 接地导通报警预置电阻校准 5.11 泄漏试验电压校准 5.12 泄漏电流校准
101 102 * 102 - 104 - 104 * 105 * 109
录
目
94 ·95 95 95 95 95 96 96 96 96
引 言
校准结果表达复校时间间隔
范圈· 概述. 3 计量特性 3.1 耐电压直流电压 3.2 耐电压交流电压· 3.3 击穿报警电流 3.4 电压持续时间· 3.5 绝缘试验电压 3.6 绝缘电阻 3.7 接地导通试验电流 3.8 接地导通电阻 3.9 泄漏试验电压 3.10 漫漏电流
1 2
附录A 校准记录格式附录B 测量不确定度评定示例
96 96
96 96 96
校准条件 4.1 环境条件 4.2 测量标准及其它设备
96 96
97
校准项目及校准方法 5.1 工作正常性检查 5.2 耐电压直流电压校准 5.3 耐电压交流电压校准 5.4 击穿报警电流校准 5.5 耐电压持续时间校准 5.6 绝缘试验电压校准 5.7 绝缘电阻示值校准 5.8 接地导通试验电流校准 5.9 接地导通电阻校准
5
97 97 98 98 99 99 100 ·100 101
92 JJF（电子）0004-2015
JJF（电子）00042015
安规综合测试仪校准规范
引言
范围
本规范编制依据JJF1071-2010《国家计量校准规范编写规则》中要求进行编写，测量不确定度评定部分依据JJF1059.1-2012《测量不确定度评定与表示》进行编写，替代JJG（电子）05048-91《DA-1型电气安全参数测试仪试行检定规程》。
本规范适用于安规综合测试仪的首次校准、后续校准和使用中的检验
2概述
与JJG（电子）05048-91相比，除按照JJF1071-2010对章节进行调整编辑外，主要技术变化如下：
安规综合测试仪是测试被测件是否满足相应电气安全要求的仪器，主要包含向被测件输出需要的交直流试酸电压或电流，设定报警门限电流或电阻，试验达到设定的时间自动切断输出等功能。
一适用范围为安规综合测试仪，去掉了型号限制；重新限定了安规综合测试仪的计量特性（见3)；一增加了耐电压测试功能特性参数的校准（见5.2~5.7)：一增加了接地导通报警预暨电阻的校准（见5.12）一采用了新的校准条件和校准方法（见5）
安规综合测试仪主要由基准电压、基准电流、电压调节器、电流调节器、电压测量、电流测量、声光报警、指示装置、控制单元等模块组成，用于对各类电器、电子设备进行绝缘、耐电压、接地导通和泄漏电流测试，其组成框图如图1所示。
电压输出城
电压调书器
基准电压
+
电压测量电流测量
指示装置
控制单元
声光报警基准电流
4
电流输出端
电流调节器
图1安规综合测试仪组成框图
3计量特性
3.1耐电压直流电压
范遇：0.1kV~6kV，最大允许误差：±2%～±10% 3.2耐电压交流电压
范图：0.1kV~5kV，最大允许误差：±2%~±10%
95
94 JF （电子）00042015
JJF（电子）00042015
d) 电压持续时间测量范围：0.1s~999.9s，最大允许误差：土1%， 4. 2. 2 数字多用表：
3.3击穿报警电流
范围：0.05mA~50mA，最大允许误差：±2%~±10%。 3.4电压持续时间
a) 直流电压测量范图：1V~1000V，最大允许误差：土0.5%~土2%； b) 交流电压测量范围：1V～700V，最大允许误差：土0.5%土2%； c) 直流电流测量范围：0.05mA~20mA，最大允许误差：±0.5%~±2% d）交流电流测量范图：0.05mA~20mA，最大允许误差：±0.5%~土2%。
范图：1s~999.9s，最大允许误差：±5%。 3.5绝缘试验电压
范围：10V~1000V，最大允许误差：±10% 3.6绝缘电阻
4.2.3高压负载电阻
额定电压：不小于500V；电阻范围：10kQ～10MQ，最大允许误差：±0.5%～±
测量范围图：1MQ~10GQ，最大允许误差：±2%~±20%。 3.7接地导通试验电流
5% 4.2.4兆欧表标准电阻器
范图：3A～30A（50Hz），最大允许误差：±5%。 3.8接地导通电阻
额定电压：不小于1000V；电阻范围：1KQ～10GQ，最大允许误差：±0.5%～土
5%, 4.2.5标准电阻箱（四端）
测量范围：10mQ~600mQ，最大允许误差：±2%~±10%。 3.9泄漏试验电压
额定电流：30A；电阻范围：10mQ~600mQ，最大允许误差：±0.5%~±2%。 4.2.6标准电压源
泄漏试验电压最大允许误差为土5%。 3.10泄漏电流
电压范围：10mV~20V，最大允许误差：±0.5%~±2% 4. 2. 7 可调稳压/稳流源：
测量范围：0.05mA～10mA，最大允许误差；±2%～±10%
a) 电压范围：10V~250V，最大允许误差：±0.5%～±2% b) 电流范围：0.05mA～10mA，最大允许误差：±0.5%~±2%。
4校准条件
4.1环境条件 4.1.1环境温度：（20±5）℃。 4.1.2相对湿度：35%~65%。 4.1.3供电电源：(220±11)V，(50±1)Hz，电源波形失真≤5%。 4.1.4周图无影响正常工作的机械振动和电磁干扰。 4.1.5应配备保障校准人员安全的绝缘橡胶垫、手套和良好的接地线。 4.2测量标准及其它设备 4. 2.1 耐电压测试仪校准装置：
5 校准项目及校准方法
5.1工作正常性检查
安规综合测试仪应有保证正确使用的必要标志，不应有引起测量错误和影明安全性能的缺陷，不允许有影响计量性能和操作安全的外观缺陷，应具有预置功能、切断功能和报警功能，能够正常工作，将检查结果记录于附录A“工作正常性检查”项中。 5.2耐电压直流电压校准
交流电压测量范围：0.1kV～5kV，最大允许误差：±0.5%~±2%： b) 直流电压测量范图：0.1kV~6kV，最大允许误差：±0.5%~±2%；
a)
电流测量范图：0.05mA~50mA，最大允许误差：±0.5%~±2%：
c)
97
96 JJF（电子）00042015
JJF（电子）0004 - 2015
压测试仪校准装置的电流测量端连接成闭合回路。 5.4.2根据被校测试仪击穿报警电流范围均匀选取3~5个校准点，设定击穿报警电流门限值， 5.4.3设置高压负载电阻阻值，应使得回路电流达到设定击穿报警电流门限时，被校测试仪的输出电压不大于高压负载电阻的额定电压，不小于被校测试仪额定电压的十分之一，且不小于500V。 5.4.4设置被校测试仪为交流输出，耐电压测试仪校准装置为交流电流测量。 5.4.5启动被校测试仪输出，缓慢调节测试仪输出电压，并注意观察校准装置电流读数，当回路电流增大到被校测试仪发出警报并切断输出时读取校准装置电流测量值 1，：或者设置校准装置保持当前回路最大电流值，测试仪切断输出时校准装置所保持示值即为电流测量值I，将数据记录于附录A表A.3中， 5.4.6设置被校测试仪直流输出，校准装置为直流电流测量，重复5.4.5步骤，对直流模式下击穿报警电流进行校准，数据记录于附录A表A.3中。 5.5耐电压持续时间校准 5.5.1采用直接测量法，按照图2将被校测试仪耐压输出端与耐电压测试仪校准装置的电压测量端直接连接。 5.5.2设置被校测试仪为定时方式，调节被校测试仪交流输出电压大于校准仪计时触发电压，按时闻设置范围均匀选取3～5个校准点，设置定时时间为校准点工，。 5.5.3启动被校测试仪电压输出，当测试仪自动切断输出后，由耐电压测试仪校准装置读取电压持续时间示值T，，将数据记录于附录A表A.4中。 5.6绝缘试验电压校准
耐电压副试仪
被校测试仪
校准装置
U
图2耐电压输出电压校准的连接示意图
5.2.1采用直接测量法，按照图2将被校测试仪耐压输出端与耐电压测试仪校准装置的电压测量端直接连接。 5.2.2被校测试仪的校准点选取，最大量程应在10%~100%量程范围均匀选取不少于 5点，其余量程选取不少于3点。 5.2.3将被校测试仪设置为直流耐压输出，校准装置设置为直流电压测量。调节被校测试仪输出电压至校准点U，，读取校准装置直流电压示值U，，将数据记录于附录 A表A.1中。 5.3耐电压交流电压校准 5.3.1采用直接测量法，按照图2将被校测试仪耐压输出端与耐电压测试仪校准装置的电压测量端直接连接。 5.3.2被校测试仪的校准点选取，最大量程应在10%~100%量程范围均匀选取不少于 5点，其余量程选取不少于3点。 5.3.3将被校测试仪设置为交流耐压输出，校准装置设置为交流电压测量。调节被校测试仪输出电压至校准点电压U，，读取校准装置交流电压示值U，，数据记录于附录A表A.2中。 5.4击穿报警电流校准
高压负载电阻 LC
被校测试仪
数字多用表
+耐电压测试仪
被检测试仪
校准装置
图4绝缘试验电压校准的连接示意图
5.6.1采用直接测量法，按照图4将被校测试仪绝缘输出端与数字多用表电压测量端直接连接。
图3耐电压击穿报警电流校准的连接示意图
5.4.1采用直接测量法，按照图3将被校测试仪耐压辅出端经高压负载电阻与耐电
9
98 JJF（电子）00042015
JF（电子）00042015
电流的测量值/,按照公式(1)计算。将数据记录于附录A表A.7中。
5.6.2根据被校测试仪的绝缘试验电压范围均勾选取校准3～5个校准点。设置试验电压启动被校测试仪输出，读取数字多用表电压测量值，将数据记录于附录A表A.5 中。 5.7绝缘电阻校准
1
(1)
R
式中 I，—测试仪接地导通试验电流的测量值，A U。-—数字多用表电压示值，V; R，—标准电阻箱设定值，Q。
U+
兆欧表标准电阻器
被校测试仅U
G
图5绝缘电阻示值校准的连接示意图
5.9接地导通电阻校准 5.9.1采用标准电阻箱法，按照图7将被校测试仪电流输出端和电压采样端分别与四端标准电阻箱的电流端和电压端连接。
5.7.1采用标准电阻器法，按照图5将被校测试仪的绝缘测量端及屏蔽端与兆欧表标准电阻器的电阻端及屏鼓端分别连接。 5.7.2绝缘电阻校准点选取，在不同的试验电压量程内均勾的选取不少于5个校准点，并包据下限和上限的接近值。 5.7.3调节兆欧表标准电阻器的电阻值至校准点R。，读取被校测试仪的示值R，，将数据记录于附录A表A.6中。 5.8接地导通试验电流校准
I+ UH
U+标准电盟租 U. (四游) I
被校测试仪
I.
图7接地导通电阻示值校准的连接示意图
数字多用表 I+-
5.9.2校准点选取，在测试仪电阻基本量程内（一般以25A为基本电流量程）均匀的选取不少于5个校准点，并包括上限和下限的接近值。其他量程的校准点不少于2 点， 5.9.3调节标准电阻箱电阻值至校准点，待被校测试仪输出电流稳定后读取被校测试仪的电阻示值，将数据记录于附录A表A.8中， 5.10接地导通报警预置电阻校准
14
I+
U+标准电器箱 U- (四璀)
被校测试仪 U+
U
Y
图6试验电流校准的连接示意图
5.8.1采用标准数字表法，按照图6将被校测试仪的电流输出端及电压采样端与四端标准电阻器连接，将数字多用表电压测量端并联到四端标准电阻箱电压采样端。 5.8.2根据被校测试仪试验电流范围，均勾的选取不少于3个校准点，并包括上限的接近值。设置标准电阻箱电阻值R。，使得校准时，流过电阻箱的电流值不大于其额定电流。 5.8.3按照校准点设定试验电流I，，读取数字多用表电压示值U，，被校测试仪试验
标准电压源
U4
0
鼓校测试仪 U
14
I.
数字多用表
图8接地导通报警预置电阻校准的连接示意图
5.10.1采用标准电压源法，按照图8将被校测试仪电流输出端和数字多用表电流测
101
100 JJF（电子）.00042015
JJF（电子）0004-2015
量端连接，将测试仪电压采样端和标准电压源的电压输出端连接。 5.10.2接地导通电阻预置误差一般在0.19点校准，可根据实际情况增加校准点。 5.10.3由测试仪输出预定试验电流，缓慢调节标准电压源接近校准点，直至测试仪报警装置报警，读取电压源电压值U，和数字多用表电流值1。，接地导通预置电阻测量值R,按公式（2）计算，数据记录于附录A表A.9中。
高压负载电阻
被校测试仪
数字多用表
图10(a）试验电压法校准泄漏电流的连接示意图
数字多用装
R, =L
(2)
1
被校赛试仪
高压负载电阻可调稳压电源
式中： R-—测试仪接地导通预置电阻的实际值，Q： U, 标准电压源输出电压值，V： I，-数字多用表电流测量值，A.
图10(b）标准数字表法校准准漏电流的连接示意图
致字多用表
被校测试仪
5.11泄漏试验电压校准
可调稳流电源
数字多用表
图10(c)标准数字表法校准泄电流的连接示意图
被校测试仪
5.12.1对自身提供泄漏试验电压的测试仪，泄漏电流的校准采用试验电压法，按照图10(a)将被校测试仪试验电压端与高压负载电阻、数字多用表电流测量端连接为闭合回路。 5.12.2在泄漏电流20%~100%量程内均勾选取校准点，且不少于4点。调节测试仪试验电压输出或调节高压负载电阻使得测试仪泄漏电流示值至校准点1，，读取数字多用表泄漏电流的测量值I，，将数据记录于附录A表A.11中。 5.12.3对自身无泄漏试验电压的测试仪，泄漏电流示值误差的校准可采用标准数字表法，按照图10(b)或10(c)接线。 5.12.4在泄漏电流20%～100%量程内均匀选取校准点，且不少于4点。调节稳压（稳流）电源输出或调节高压负载电阻使得测试仪潘漏电流示值至校准点1，，读取数字多用表电流的测量值1。，将数据记录于附表A表A.11中。
图9泄漏试验电压校准的连接示意图
5.11.1对自身提供泄漏试验电压的测试仪需要对其试验电压进行校准。采用直接测量法，按照图9将被校测试仪泄漏试验电压输出端和数字多用表电压测量端直接连接。 5.11.2对于可调节输出的测试仪试验电压校准点至少包含；最大输出电压值、最小输出电压值、220V输出电压值和110V电压值（如果包括）。 5.11.3按照由小到大的顺序设置输出电压值，由数字多用表读取输出电压测量值，数据记录于附录A表A.10中。 5.12泄漏电流校准
103
