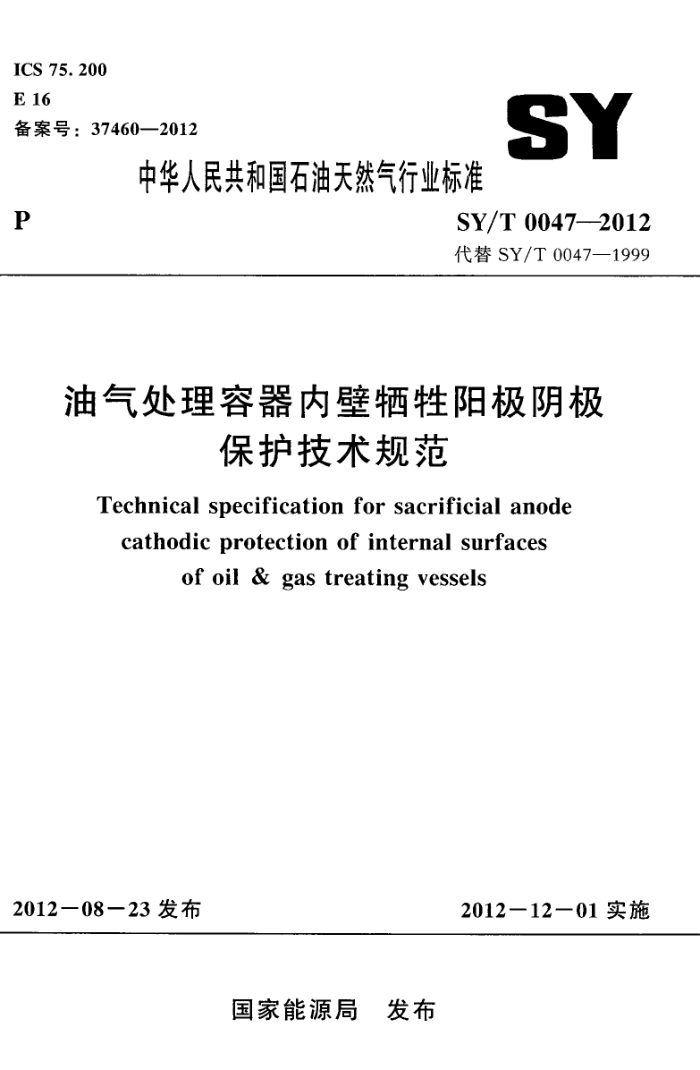

ICS 75. 200 E 16 备案号：37460—2012
SY
中华人民共和国石油天然气行业标准
P
SY/T 0047--2012 代替SY/T 0047—1999
油气处理容器内壁牺牲阳极阴极
保护技术规范
Technical specification for sacrificial anode
cathodic protection of internal surfaces
of oil & gas treating vessels
2012一08—23发布
2012一12一01实施
国家能源局 　发布 中华人民共和国石油天然气行业标准
油气处理容器内壁牺牲阳极阴极
保护技术规范
Technical specification for sacrificial anode cathodic protection of internal surfaces
of oil &. gas treating vessels
SY/T 0047—2012
主编部门：中国石油天然气集团公司批准部门：国家能源局
石油工业出版社
2012 北京 前言
根据《关于发送2011年石油工程建设专标委防腐蚀工作组
标准制修订项目计划的通知》（油标委油标建防分字L2010」10 号文件）的要求，编制组经反复讨论、认真修改，广泛征求意见，完成对本规范修订。
本规范共分7章，主要内容包括：总则、一般规定、牺牲阳
极的设计、牺阳极的安装、参比电极的选择与安装、保护标准、测试、记录和维护。
本规范与 SY/T 0047一1999 相比主要有以下改动：一标准名称改为油气处理容器内壁牺牲阳极阴极保护技术
规范，删除SY/T0047一1999中有关强制电流阴极保护系统的内容；增加牺牲阳极阴极保护的计算公式，增加参比电极的种类和技术参数增加固定式参比电极安装图：
—增加有防腐层的极限阴极保护电位，不应负于－1.10V
（铜/饱和硫酸铜参比电极）。
本规范由石油工程建设专业标准化委员会提出并归口管理，由中国石化集团江汉石油管理局勘察设计研究院负责具体技术内容的解释。执行过程中请各单位结合工程实践，认真总结经验，积累资料，如发现本规范有需要修改和补充之处，请将意见和建议寄往中国石化集团江汉石油管理局勘察设计研究院技术质量部（湖北省武汉市汤逊湖北路38号光谷总部空间2号楼，邮政编码：430223）。
本规范主编单位：中国石化集团江汉石油管理局勘察设计研
究院 本规范参编单位：中国石油化工股份有限公司江汉油田分公
司江汉采油厂中国石化集团江汉石油管理局油田建设工程公司
本规范主要起草人：丰国斌 高玮 刘成铁 孙魁
成仕刚 潘海涛 罗学钢 杨芳圃夏志刚 王小安 庄庆武 侯庆文梁勇强 文海力 刘红
本规范主要审查人：龚树鸣 卢绮敏 张清玉 韩文礼
王立坤 陈旭立 刘学勤 赵常英许敬 陈洪源 杨建平 张贵林侯庆文 目 次
总则 2 一般规定 3 栖牲阳极的设计
.1
2
3
3. 1 基本设计准则 3.2 电流密度的确定 3.3 牺牲阳极材料的选择 3. 4 牺牲阳极的计算
3
3 3 4 6 7
4 栖牲阳极的安装 5参比电极的选择与安装
5. 1 参比电极的选择 5. 2 参比电极的安装
6保护标准
9
6. 1 保护电位 6. 2 阴极保护效果评定 7 测试、记录和维护 7.1 测试及记录 7. 2 维护
9
9
10 10 10 11 12
标准用词说明引用标准名录附件油气处理容器内壁牺性阳极阴极保护技术
规范 条文说明
13 25
参考文献 Contents
General provisions 2 Basic principles 3 Design of sacrificial anode system
-
2
3 3
3.1 Basic design criteria 3. 2 Determination of current density 3. 3 Selection of anode materials 3. 4 Calculation of scrificial anode system
3 3
4
4 Sacrificial anode installation 5 Selection and installation of reference electrode
6 7
5. 1 Selection of reference electrode 5. 2 Installation of reference electrode
1
6 Criteria for protection
9 9
6.1 Steel -- to -- water potential 6. 2 Determination of protection effectiveness
9 10 10
7 Monitoring, records, and maintaenance 7. 1Monitoring and records 7.2 Maintenance Explanation of wording in this code List of quoted standards Addition: Explanation of provisions References
10 11 12 13 25 1总 则
1.0.1为了确保油气处理容器（以下简称容器）内壁牺牲阳极阴极保护系统技术先进、经济合理、安全适用，特制定本规范。 1.0.2本规范适用于钢质油气处理容器、热交换器等工艺容器内壁浸水表面的牺牲阳极阴极保护系统的设计、安装、运行与维护。 1.0.3容器内壁牺牲阳极阴极保护系统的设计、安装、运行与维护除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。 2一般规定
2.0.1牺牲阳极阴极保护必要性确定如下：
1容器设计寿命5年以下，同时平均腐蚀速度<0.025mm/年
或点蚀腐蚀速度0.305mm/年时，可单独采用防腐层防腐。
2容器设计寿命5年以上，平均腐蚀速度≥0.025mm/年
或点蚀腐蚀速度0.305mm/年时，应采用牺牲阳极与防腐层联合保护。 2. 0. 2 容器内壁牺牲阳极阴极保护设计时应考虑下列因素：
1 介质的腐蚀性。 2
容器的使用寿命。 3 容器材质与结构。 4 容器的内防腐层。 5 介质温度。 6 牲阳极材料和规格。 7 牺牲阳极的寿命和更换的难易程度。 8 经济性。
2.
