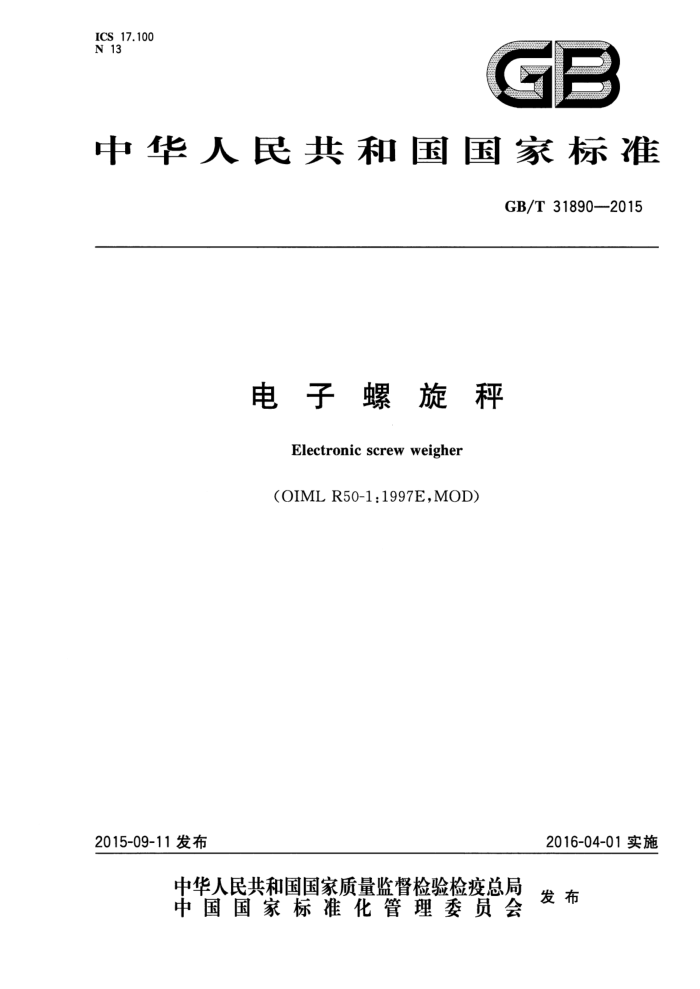

ICS _17.100 N 13
GE
中华人民共和国国家标准
GB/T31890--2015
电子螺旋秤
Electronic screw weigher
(OIMLR50-1:1997E,MOD)
2016-04-01实施
2015-09-11发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T31890—2015
目 次
前言范围
1 2 规范性引用文件
-
3 术语和定义 4 产品型号 5 计量要求 5.1 准确度等级 5.2 最大允许误差 5.3 最小累计载荷（min） 5.4 最小流量 5.5 计量单位 5.6 模拟试验 5.7 现场试验 5.8 出厂试验 6技术要求 6.1 结构技术要求 6.2 操作安全性 6.3 累计显示器和打印装置 6.4 超出范围指示 6.5 置零装置 6.6 过载保护 6.7 辅助设备 6.8 印封装置 6.9 称重传感器 6.10 速度/位移检测装置 6.11 开机自检程序 6.12 干扰 6.13 预热时间 6.14 接口： 6.15 交流电源（AC) 6.16 电池电源(DC) 6.17 安全性能
.
.
10
LU
1
试验方法 7.1 外观检查 7.2 试验的通用要求 7.3 模拟试验
10 10 11 GB/T 31890—2015
7.4 现场整机试验· 7.5出厂试验 7.6安全性能试验： 8检验规则： 8.1 型式检验 8.2首次检验、使用中检验 8.3出厂检验标志、包装、运输和贮存
17 19 20 20 20 20 21 21
9
9.1 铭牌· 9.2包装 9.3运输… 9.4贮存。 附录A（资料性附录） 本标准和OIMLR50-1(1997E)条款对照附录B（资料性附录）本标准和OIMLR50-1(1997E)技术性差异及其原因参考文献
22 22 22 23 25 27
II GB/T31890—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用OIMLR50-1《连续累计自动衡器（皮带秤） 第1部分：计量及技
术要求试验》（1997E)国际建议。
由于我国现行的计量产品的管理模式与国际上不尽相同，因此本标准和R50国际建议相比在结构上有较多调整，为了方便比较，在资料性附录A中列出了本标准条款和国际建议条款的对照一览表
由于我国法律要求和工业的特殊需要，本标准在采用国际建议时进行了修改。这些技术性差异用垂直单线标识在它们所涉及的条款的页边空白处。在附录B中给出了技术性差异及其原因的一览表，以供参考。
本标准由中国轻工业联合会提出。 本标准由全国衡器标准化技术委员会（SAC/TC97)归口。 本标准起草单位：赛摩电气股份有限公司、江苏省计量测试研究院、南京三埃工控股份有限公司、铜
陵三爱思电子有限公司。
本标准起草人：厉达、何福胜、胡强、陆勤生、徐厚胜。
= GB/T31890—2015
电子螺旋秤
1范围
本标准规定了电子螺旋秤（又称螺旋铰刀秤、螺旋给料秤，以下简称“螺旋秤”）的术语、产品型号、要求、试验方法和检验规则、标志、包装、运输和贮存。
本标准还为以溯源的方式测试螺旋秤的计量特性或技术特性提供标准化的要求和试验程序。 本标准适用于利用重力原理、以连续的称量方式，与单速、多速或变速螺旋输送机一起使用的并确
定散状物料流量及累计质量的螺旋输送机型连续累计自动衡器（电子螺旋秤）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD) GB755旋转电机定额和性能（GB755—2008，IEC60034-1：2004，IDT） GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温（GB/T2423.1一
2008,IEC60068-2-1:2007,IDT)
GB/T2423.2电工电子产品环境试验 第2部分：试验方法试验B：高温（GB/T2423.2- 2008,IEC60068-2-2:2007,IDT)
GB5226.1机械电气安全 机械电气设备 第1部分：通用技术条件（GB5226.1一2008， IEC60204-1:2005,IDT)
GB/T7551 称重传感器 GB/T7724 电子称重仪表 GB/T13384机电产品包装通用技术条件 GB14249.1电子衡器安全要求 GB/T14250—2008衡器术语 GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验（GB/T17626.2一2006，
IEC 61000-4-2:2001,IDT)
GB/T17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验（GB/T17626.3- 2006,IEC61000-4-3:2002,IDT)
GB/T17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验（GB/T17626.4- 一 2008,IEC61000-4-4:2004,IDT)
GB/T17626.5电磁兼容试验和测量技术 浪涌（冲击）抗扰度试验（GB/T17626.5—2008， IEC61000-4-5:2005,IDT)
GB/T17626.6电磁兼容 试验和测量技术射频场感应的传导骚扰抗扰度（GB/T17626.6- 2008,IEC61000-4-6:2006,IDT)
GB/T17626.11电磁兼容试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验 (GB/T17626.11—2008,IEC61000-4-11:2004,IDT)
GB19517国家电气设备安全技术规范 GB/T26389--2011衡器产品型号编制方法
1 GB/T31890—2015
JB/T5943 3工程机械焊接件通用技术条件 JB/T8828 3切削加工件通用技术条件 QB/T1588.1车 轻工机械 焊接件通用技术条件
术语和定义
3
GB/T14250一2008界定的以及下列术语和定义适用于本文件。
3.1
螺旋秤 screwweigher 不必对质量细分或者中断螺旋输送机的运动，而对螺旋输送机上的散状物料进行连续称量的自动
衡器。 3.1.1
螺旋秤分类
3.1.1.1
单速螺旋秤 singlespeedscrewweigher 设计成单速（本标准称之为标称速度）运行的螺旋秤。
3.1.1.2
变速螺旋秤 variable speed screwweigher 设计成一种以上速度（速度连续变化）运行的螺旋秤。
3.1.1.3
多速螺旋秤 multi-speed screwweigher 设计成一种以上速度（速度断续变化）运行的螺旋秤。
3.2
结构 3.2.1
承载器loadreceptor 螺旋秤中承受载荷的部件。
3.2.2
螺旋输送机 screwconveyor 用螺旋输送物料的设备。
3.2.3
位移传感器 displacement transducer 螺旋输送机上提供螺旋速度信息的装置。
3.3
误差 3.3.1
（示值）误差 error(of indication) 该值以质量单位表示，螺旋秤累计显示器示值的增量与通过螺旋秤物料的质量（约定)真值之差。
3.3.2
固有误差 intrinsicerror 螺旋秤在参考条件下确定的误差。
2 GB/T31890—2015
3.3.3
初始固有误差 initialintrinsicerror 螺旋秤在性能试验和耐久性试验之前确定的固有误差。
3.3.4
增差fault 螺旋秤的示值误差与固有误差之差。 注：增差主要是电子螺旋秤含有或经由非所要求量的变化的结果。
3.3.5
显著增差significantfault 载荷等于螺旋秤相应准确度等级的最小累计载荷（乙）的情况下，大于影响因子相应最大允许误
差绝对值的增差。
显著增差不包括：
螺旋秤内部或其检验装置内部，相互独立的原因同时产生而引起的增差；无法进行任何测量的增差；示值中瞬间变化的瞬态增差，它不能作为测量结果来解释、贮存或传输；异常程度严重到必定能被与测量相关人员察觉到的增差。
4产品型号
宜按GB/T26389—2011编制。
5计量要求
5.1准确度等级
螺旋秤的准确度等级分为4个级别，即：0.5级、1级、2级、5级。 5.2最大允许误差 5.2.1 自动称量的最大允许误差
对应于每一准确度等级自动称量的最大允许误差（正的或负的）应是表1中累计载荷质量的百分数，若需要可将这个百分数化整到最接近于累计分度值（d)的相应值。
表1自动称量的最大允许误差
累计载荷质量的百分数/%
准确度等级
型式检验、首次检验、出厂检验
使用中检验
±0.5 ±1.0 ±2.0 ± 5.0
±0.25 ±0.5 ±1.0 ±2.5
0.5 1 2 5
5.2.2显示称量结果与打印称量结果的差值
对同一载荷，任意两个相同分度值的显示装置与打印装置提供的称量结果的差值应为零。
