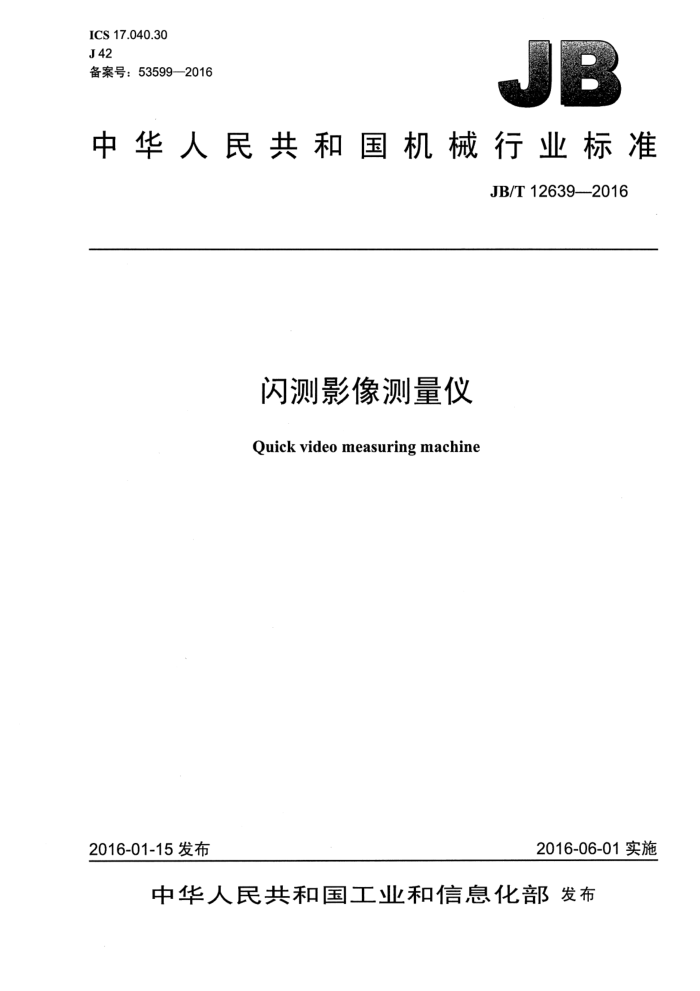

JB/T 12639-2016 闪测影像测量仪 ICS 17.040.30 J42 备案号:53599—2016
JB
中华人民共和国机械行业标准
JB/T126392016
闪测影像测量仪
Quickvideomeasuringmachine
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12639—2016
目 次
前言. 1 范围 2 规范性引用文件, 3 术语和定义 4型式与基本参数. 4.1典型结构型式 4.2仪器分类. 4.3照明光源 5要求.. 5.1外观.. 5.2 相互作用 5.3 抗静电干扰能力 5.4 抗电磁干扰能力. 5.5电气安全. 5.6仪器示值误差. 6试验方法 6.1抗静电干扰试验 6.2抗电磁干扰试验, 6.3电气安全试验 6.4示值误差ExY 7检验条件.. 8检验规则.. 8.1出厂检验... 8.2型式检验. 9标志与包装. 9.1标志.. 9.2 包装.
I
图1 闪测影像测量仪型式示意图图2 检测位置示意图.
n JB/T12639—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会(SAC/TC132)归口。 本标准负责起草单位:苏州天准精密技术有限公司。 本标准参加起草单位:珠海市怡信测量科技有限公司、成都工具研究所有限公司、深圳市计量质量
检测研究院、深圳市中图仪器科技有限公司、广西壮族自治区计量检测研究院、江苏省计量科学研究院、 中国计量科学研究院、天津大学。
本标准主要起草人:杨聪、蔡雄飞、张松涛、许刚、姜志刚、于冀平、马俊杰、王智慧、王晓飞、 张恒、王仲。
本标准为首次发布。
II JB/T12639—2016
闪测影像测量仪
1范围
本标准规定了闪测影像测量仪的术语和定义、型式与基本参数、要求、试验方法、检验条件、检验规则、标志与包装。
本标准适用于不带XY移动平台、被测量工件(或工件的被测量区域)可在测量范围内一次完整成像的影像测量仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件,
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB5226.1一2008机械电气安全机械电气设备第1部分:通用技术条件 GB/T17164—2008几何量测量器具术语产品术语 GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3一2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T24762一2009产品几何技术规范(GPS)影像测量仪的验收检测和复检检测
3术语和定义
GB/T17164—2008和GB/T24762一2009界定的以及下列术语和定义适用于本文件。
3.1
闪测影像测量仪Quickvideomeasuringmachine 一次性获取被测量工件(或工件的被测量区域)的完整影像,并快速完成测量的影像测量仪。
4型式与基本参数
4.1典型结构型式
闪测影像测量仪的型式示意图如图1所示。 4.2 仪器分类
闪测影像测量仪分为全自动闪测影像测量仪和半自动闪测影像测量仪两种。全自动闪测影像测量仪具备自动工件配准功能,半自动闪测影像测量仪不具备自动工件配准功能
闪测影像测量仪可具备自动多工件测量功能。 闪测影像测量仪的Z轴可调整也可不调整。 注1:闪测影像测量仪通过图像匹配和几何校正算法,将被测量工件的影像自动平移和旋转到与保存在测量程序中
的工件影像相同位置和角度的功能,称为自动工件配准功能。
注2:闪测影像测量仪能自动识别出测量范围内的多个相同工件(或同一工件在测量范围内的多个相同特征),并
能一次性地自动完成所有工件(或特征)测量的功能,称为自动多工件测量功能。
I JB/T12639—2016
说明:
载物台:操作面板; -Z轴调节机构; 7- 图像传感器。 一透射光源:
5 一反射光源; 6- 光学镜头:
1-
2-
3~
4
图1闪测影像测量仪型式示意图
4.3照明光源
照明光源按照用途可以分为反射光源和透射光源。闪测影像测量仪至少应配备其中一种光源。
5要求
5.1外观
闪测影像测量仪各工作表面不应有锈蚀、碰伤、显著划痕以及其他影响使用性能的外部缺陷。非工作表面应有防护涂层、镀层或其他防护性处理。各涂层不应有脱落、斑点、颜色不均及其他影响外观质量的缺陷。 5.2 相互作用 5.2.1仪器结构
闪测影像测量仪的所有紧固件应保持紧固可靠,锁紧后不得有松动。闪测影像测量仪各活动部分的移动和转动应平稳、灵活,不应有卡滞、松动和急跳现象。 5.2.2控制器 5.2.2.1 1打开设备电源开关后,仪器能正常自检,各指示灯正常,无异常情况出现。
2 JB/T12639—2016
5.2.2.2闪测影像测量仪操作面板的功能键应灵活、可靠,标注的符号或图文应清晰且含义准确。 5.2.2.3闪测影像测量仪控制器宜设置通信接口,制造商应能够提供控制器与其他设备之间的通信电缆和通信软件。 5.3抗静电干扰能力
闪测影像测量仪控制器抗静电干扰能力不应低于1级(见GB/T17626.2一2006)。 5.4抗电磁干扰能力
闪测影像测量仪控制器抗电磁干扰能力不应低于1级(见GB/T17626.3一2006)。 5.5电气安全 5.5.1绝缘电阻
闪测影像测量仪绝缘电阻不应小于1MQ2。 5.5.2接地电阻
闪测影像测量仪保护接地电路的连续性应符合GB5226.1一2008中第8章的规定。 5.6仪器示值误差
闪测影像测量仪的示值误差应符合制造商文件的规定。
6试验方法
6.1# 抗静电干扰试验
闪测影像测量仪控制器的抗静电干扰试验应符合GB/T17626.2一2006的规定。 6.2抗电磁干扰试验
闪测影像测量仪的抗电磁干扰试验应符合GB/T17626.3—2006的规定。 6.3电气安全试验 6.3.1绝缘电阻
闪测影像测量仪的绝缘电阻试验应符合GB5226.1一2008中18.2的规定。 6.3.2接地电阻
闪测影像测量仪的接地电阻试验应符合GB5226.1一2008中18.3的规定。 6.4示值误差ExY 6.4.1测量标准器
测量标准器可以是一维标准器(量块、线纹尺、一维点阵掩模板)或二维标准器(二维点阵掩模板)。 用于校正设备的标准器不能作为检验设备示值误差的标准器。
6.4.2测量方法 6.4.2.1在工作台面上选择4个位置进行测量。其中两个位置应是XY测量范围对角线方向,另两个位
3 JB/T12639—2016
置应分别平行于X轴和Y轴方向,如图2所示。
图2检测位置示意图
6.4.2.2每个测量位置测量3个近似等间距的间隔,最小检测间隔不大于该检测位置测量行程的10%;最大检测间隔不小于该检测位置测量行程的66%。 6.4.2.3每个测量间隔测量3次。 6.4.2.4测量结果处理:测量值与标准器实际值的差值为示值误差,36个示值误差均不应超过对应的最大允许误差值。
7检验条件
7.1检验仪器示值误差时,检验室温度应为20℃土3℃,且温度变化小于1℃/h。闪测影像测量仪在室内温度平衡时间不少于12h,测量标准器在检验室内温度平衡时间不少于6h。 7.2检验仪器示值误差时,相对湿度不大于75%。 7.3检验室内应保持清洁,振动及电源电压符合厂商要求, 7.4检验仪器示值误差时,测量标准器的不确定度应优于闪测影像测量仪最大允许误差的1/5。
8检验规则
8.1出厂检验 8.1.1每台产品均应进行出厂检验,经质检部检验合格并签发产品合格证后方可出厂。 8.1.2出厂检验应按照6.3、6.4的要求逐项进行。 8.1.3出厂检验中只要有一项不合格,即为不合格。 8.1.4产品项目如有不合格,允许全面修复,修复后再次报请验收。 8.2型式检验 8.2.1进行型式检验的样机应是出厂检验合格的产品。 8.2.2有下列情况之一时,应进行型式检验:
a)新产品试制定型; b)结构、材料、工艺有较大改变,可能影响产品性能; c)产品停产半年以上恢复生产;
4 JB/T12639—2016
d)出厂检验结果与上次型式检验结果有较大差异; e)国家质量监督机构提出型式检验要求。一般情况下,每隔两年应进行一次型式检验。
8.2.3型式检验应按照6.1~6.4的要求逐项进行检验。 8.2.4型式检验中如有一项不符合标准规定,可在同一批产品中加倍抽取样机,并对不合格项目重新试验,若仍不合格则该产品不合格。
9标志与包装
9.1标志 9.1.1闪测影像测量仪上至少应标志:
a)制造厂名称或注册商标; b)测量范围: c)测量精度; d)产品序号。
9.1.2闪测影像测量仪包装箱上至少应标志:
a)制造厂名称或注册商标; b)产品名称。
9.2包装 9.2.1闪测影像测量仪在包装前应经防锈处理并妥善包装,不得因包装不善而在运输过程中损坏产品。 9.2.2 2闪测影像测量仪应附有产品使用说明书及标准附件。 9.2.3 3闪测影像测量仪经检验符合本标准要求的,应附有产品合格证,产品合格证上应标有本标准的标准号、产品序号和出厂日期。
