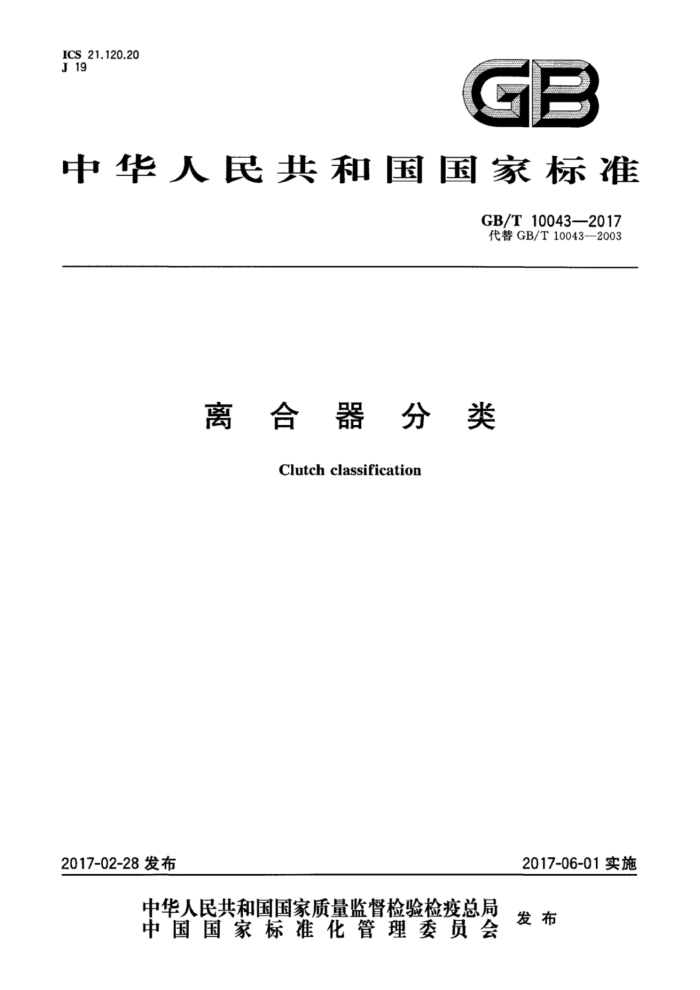

ICS_21.120.20 J19
中华人民共和国国家标准
GB/T 10043—2017 代替GB/T10043—2003
离合器分类
Clutch classification
2017-06-01实施
2017-02-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T10043-2017
目 次
前言 1 范围 2 规范性引用文件 100000000000000000000000000 3 离合器分类
000000
离合器型号表示方法 5 标记方法与示例
4
10 GB/T10043—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T10043—2003《离合器分类》。与GB/T10043--2003相比主要技术差异如下：
对部分中英文印刷错误及部分英文进行了修改；增加了3.1.2.8“永磁离合器”、3.1.2.8.1接触式永磁离合器”、3.1.2.8.2"非接触式永磁离合器” 的分类：增加法兰联结型式及标记
本标准由全国机器轴与附件标准化技术委员会（SAC/TC109）提出并归口。 本标准起草单位：万向钱潮股份有限公司、中机生产力促进中心、陕西咸阳超越离合器有限公司、北
京新兴超越高合器有限公司。
本标准主要起草人：明翠新，范围广，林光钟，任旭鹏、朱春梅、邓高见、朱悦。 本标准所代替标准的历次版本发布情况为：
GB/T10043—1988.GB/T10043—2003。
1 GB/T10043--2017
离合器分类
1范围
本标准规定了操纵离合器和自控离合器的分类及型号表示方法。 本标准适用于操纵离合器和自控离合器
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1144矩形花键尺寸、公差和检验 GB/T3478.1 圆柱直齿渐开线花键（米制模数 齿侧配合） 第1部分：总论 GB/T3852 联轴器轴孔和联结型式与尺寸 GB/T9114 带颈螺纹钢制管法兰 GB/T28701 胀紧联结套
3 离合器分类
3.1 操纵离合器 3.1.1 机械离合器 3.1.1.1 片式离合器 3.1.1.1.1干式单片离合器（简称片式离合器） 3.1.1.1.2 湿式单片式离合器 3.1.1.1.3双片离合器 3.1.1.1.4湿式双片离合器 3.1.1.1.5 多片离合器 3.1.1.1.6 湿式多片离合器 3.1.1.1.7 倒顺湿式多片离合器 3.1.1.1.8 双作用片式离合器 3.1.1.2 牙嵌离合器 3.1.1.2.1 正三角形牙嵌离合器（简称牙嵌离合器） 3.1.1.2.2 双面正三角形牙嵌离合器（简称双面牙嵌离合器） 3.1.1.2.3 斜三角形牙嵌离合器 3.1.1.2.4 正梯形牙嵌离合器 3.1.1.2.5 斜梯形牙嵌离合器 3.1.1.2.6 尖梯形牙嵌离合器 3.1.1.2.7 螺旋形牙嵌离合器
1 GB/T10043—2017
3.1.1.2.8 波形牙嵌离合器 3.1.1.2.9 锯齿形牙嵌离合器 3.1.1.2.10 矩形牙嵌离合器 3.1.1.3 齿形离合器 3.1.1.3.1 单面联合齿形离合器（简称齿形离合器） 3.1.1.3.2 双面齿形离合器 3.1.1.3.3 鼠齿形离合器 3.1.1.4 圆锥离合器 3.1.1.4.1 干式单锥高合器（简称圆锥离合器） 3.1.1.4.2 湿式圆锥离合器 3.1.1.4.3 干式双锥离合器 3.1.1.4.4 湿式双锥离合器 3.1.1.5 摩擦块离合器 3.1.1.6 销式离合器 3.1.1.6.1 滑销式离合器（简称销式离合器） 3.1.1.6.2 插销离合器 3.1.1.7 键式离合器 3.1.1.7.1 滑键式离合器（简称键式离合器） 3.1.1.7.2 拉键离合器 3.1.1.7.3 转健离合器 3.1.1.7.4 移动键离合器 3.1.1.8 棘轮商合器 3.1.1.8.1 外棘轮离合器（简称棘轮离合器） 3.1.1.8.2 内棘轮离合器 3.1.1.9 鼓式离合器 3.1.1.10 扭簧离合器 3.1.1.11 涨圈高合器 3.1.1.12 闸带离合器 3.1.1.13 高合器一制动器 3.1.2 电磁离合器 3.1.2.1 片式电磁离合器 3.1.2.1.1 干式单片电磁离合器（简称片式电磁离合器） 3.1.2.1.2 湿式单片电磁离合器 3.1.2.1.3 单片线圈静止电磁离合器 3.1.2.1.4 干式多片电磁离合器 3.1.2.1.5 湿式多片电磁离合器 3.1.2.1.6 千式多片线图静止电磁离合器 3.1.2.1.7 湿式多片线圈静止电磁离合器 3.1.2.2 牙嵌电磁离合器 3.1.2.2.1 线圈旋转牙嵌电磁离合器（简称牙嵌电磁离合器） 2 GB/T10043—2017
3.1.2.2.2线圈静止牙嵌电磁离合器 3.1.2.3 圆锥电磁离合器 3.1.2.4 扭簧电磁离合器 3.1.2.5 转差电磁离合器 3.1.2.5.1 感应型转差电磁离合器（简称转差电磁离合器） 3.1.2.5.2 瓜型转差电磁离合器 3.1.2.5.3 单电框转差电磁离合器 3.1.2.5.4 双电框转差电磁离合器 3.1.2.5.5 磁滞转差电磁离合器 3.1.2.6磁粉离合器 3.1.2.6.1 单隙式线圈旋转磁粉高合器（简称磁粉离合器） 3.1.2.6.2 线圈静止磁粉离合器 3.1.2.6.3 复隙式磁粉离合器 3.1.2.6.4 复隙式线圈静止磁粉离合器 3.1.2.7 电磁离合器一制动器 3.1.2.8 永磁离合器 3.1.2.8.1 接触式永磁离合器 3.1.2.8.2 非接触式永磁高合器 3.1.3 液压离合器 3.1.3.1 片式液压离合器 3.1.3.1.1 活塞缸固定片式液压离合器（简称片式液压离合器） 3.1.3.1.2旋转片式液压离合器 3.1.3.1.3柱塞缸片式液压离合器 3.1.3.1.4 柱塞缸旋转片式液压离合器 3.1.3.2 牙嵌液压离合器 3.1.3.2.1 活塞缸固定牙嵌液压离合器（简称牙欣液压离合器） 3.1.3.2.2旋转牙嵌液压离合器 3.1.3.2.3 柱塞缸牙嵌液压离合器 3.1.3.2.4 柱塞缸旋转牙嵌液压离合器 3.1.3.3 浮动块液压离合器 3.1.3.3.1 活塞缸固定浮动块液压离合器（简称浮动块液压离合器） 3.1.3.3.2 旋转浮动块液压离合器 3.13.3.3 柱塞缸浮动块液压离合器 3.1.3.3.4 柱塞缸旋转浮动块液压离合器 3.1.3.4圆锥液压离合器 3.1.3.4.1 活塞缸固定圆锥液压离合器（简称圆锥液压离合器） 3.1.3.4.2旋转圆锥液压离合器 3.1.3.4.3 柱塞缸圆锥液压离合器 3.1.3.4.4 柱塞缸旋转圆锥液压离合器 3.1.3.5 调速离合器 3.1.3.6 液压离合器一制动器
3 GB/T10043-2017
3.1.4 气压离合器 3.1.4.1 片式气压离合器 3.1.4.1.1 活塞缸片式气压离合器（简称片式气压离合器） 3.1.4.1.2 多片气压离合器 3.1.4.1.3 环形片式气压离合器 3.1.4.1.4 环形多片气压离合器 3.1.4.1.5 隔膜离合器 3.1.4.1.6 隔膜多片离合器 3.1.4.1.7 湿式片式气压离合器 3.1.4.2 气胎离合器 3.1.4.2.1 通风型气胎离合器（简称气胎离合器） 3.1.4.2.2 普通型气胎离合器 3.1.4.2.3 内收气胎离合器 3.1.4.2.4 外涨气胎高合器 3.1.4.2.5 轴向气胎商合器 3.1.4.3 圆锥气压离合器 3.1.4.3.1 刚性圆锥气压离合器 3.1.4.3.2 弹性圆锥气压离合器 3.1.4.4 浮动块气压离合器 3.1.4.4.1 活塞缸浮动块气压离合器（简称浮动块气压离合器） 3.1.4.4.2 环形浮动块气压离合器 3.1.4.4.3 隔膜浮动块气压离合器 3.1.4.5 气压离合器一制动器 3.2 自控离合器 3.2.1 超越离合器 3.2.1.1 牙嵌超越离合器 3.2.1.2 棘轮超越离合器 3.2.1.3 滑销超越离合器 3.2.1.4 滚柱离合器 3.2.1.4.1 内星轮滚柱离合器（简称滚柱离合器） 3.2.1.4.2 外星轮滚柱离合器 3.2.1.4.3 双向滚柱离合器 3.2.1.5 楔块离合器 3.2.1.5.1 接触式模块离合器（简称模块离合器） 3.2.1.5.2 非接触式模块高合器 3.2.1.5.3 双向楔块离合器 3.2.1.5.4 可控式单向楔块离合器 3.2.1.6 同步离合器 3.2.1.6.1 棘齿同步高合器
4 GB/T-10043—2017
3.2.2 离心离合器
3.2.2.1 钢球离合器 3.2.2.2 缓冲高心离合器 3.2.2.3 橡胶弹性离心离合器 3.2.2.4 闸块离合器 3.2.2.4.14 铰链型闸块离合器（简称闸块离合器） 3.2.2.4.2 弹簧闸块离合器 3.2.3 安全离合器 3.2.3.1 片式安全离合器 3.2.3.1.1单片式安全离合器（简称片式安全离合器） 3.2.3.1.2 多片安全离合器 3.2.3.2牙嵌安全离合器 3.2.3.3 钢球安全离合器 3.2.3.4 销式安全离合器 3.2.3.5 圆锥安全离合器 3.2.3.5.1单圆锥安全离合器（简称圆锥安全离合器） 3.2.3.5.2 双锥安全离合器
4离合器型号表示方法
4.1离合器的型号由组别代号，品种代号、型式代号、规格代号和改型代号组成。 4.2离合器组别代号，品种代号和型式代号，以其名称的第一个字的第一个汉语拼音字母为代号。如有重复时，则用第二个字母。或名称中的第二，三个字的第一、二个汉语拼音字母，以在同一组别、品种和型式中相互之间不得重复为原则。 4.3离合器的主参数为公称转矩Tn单位为牛米（N·m）。 4.4离合器的公称转矩顺序号为规格代号。 4.5离合器型号表示方法：
改型代号规格代号型式代号一品种代号组别代号
型号示例：示例1：公称转矩为100N·m，第二次改型，湿式多片离合器型号为：JPS4-2 示例2：公称转矩为25N·m，湿式多片离合器型号为：JPS1
4.6离合器型号和名称按表1的规定。 4.7新型离合器按类别、组别、品种、型式、规格代号和改型代号列人。
5
