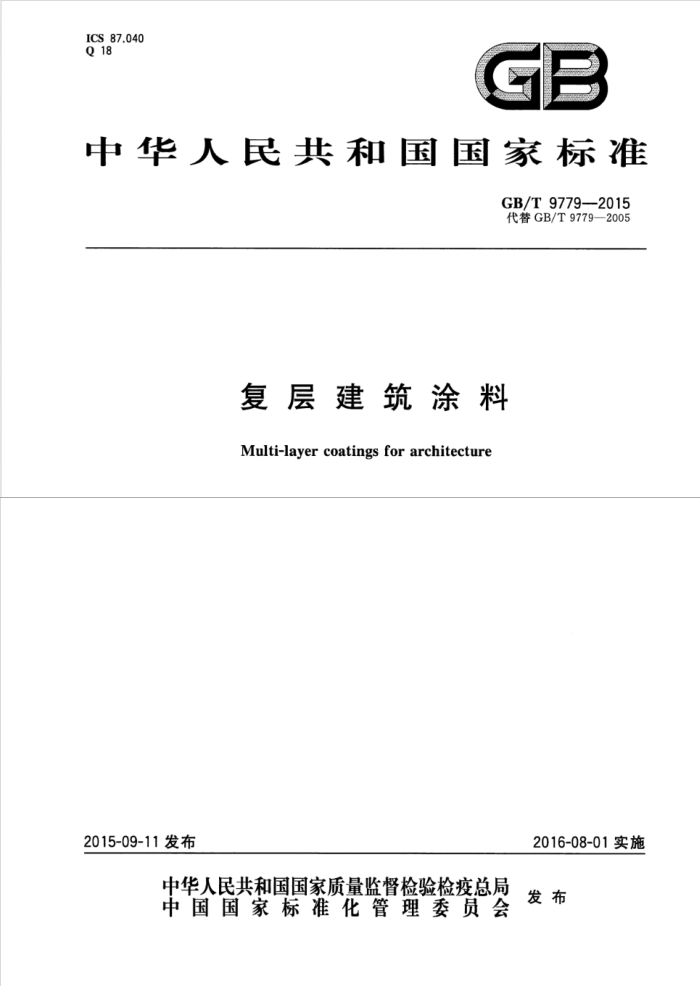

ICS 87.040 Q 18
GB
中华人民共和国国家标准
GB/T9779—2015 代替GB/T9779—2005
复层建筑涂料 Multi-layer coatings for architecture
2016-08-01实施
2015-09-11发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 9779—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T9779一2005《复层建筑涂料》。 本标准与GB/T9779一2005相比，除编辑性修改外主要技术变化如下：
修改了产品分类（见4.1，2005年版的3.2）； -增加了术语和定义（见第3章）；增加了标记（见4.2）； -增加了产品施工性、干燥时间、耐碱性、耐水性、耐洗刷性项目（见表1、表2）；
—增加了弹性复层建筑涂料断裂伸长率、柔韧性项目（见表1、表2）；
增加了外保温体系用外墙复层建筑涂料水蒸气透过率项目（见表2）；修改了试验底材（见6.3.1，2005年版的5.2.2)；一增加了底漆、中层漆、面漆的性能指标，作为资料性附录（见附录A）。 本标准由中国建筑材料联合会提出本标准由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195)归口。 本标准负责起草单位：上海市建筑科学研究院（集团）有限公司、滨州市建设工程质量检测站、四川
-
省建材工业科学研究院、上海保立佳化工有限公司、上海建科检验有限公司。
本标准参加起草单位：立邦涂料(中国)有限公司、亚士漆（上海)有限公司、广东省建筑科学研究院、 福建省建筑科学研究院、上海汇丽涂料有限公司、海虹老人涂料（中国)有限公司、深圳市广田环保涂料有限公司、北京莱恩斯涂料有限公司、富思特新材料科技发展股份有限公司、厦门市工程检测中心有限公司、国家化学建筑材料测试中心、阿克苏诺贝尔太古漆油（上海)有限公司、中国建筑科学研究院、上海申得欧有限公司、瓦克化学（中国）有限公司、铃鹿复合建材（上海）有限公司、北京金隅涂料有限责任公司、南京天祥涂料有限公司。
本标准主要起草人：杨勇、胡晓珍、徐宴华、甘路青、姚琪钦、李建业、赵飞、崔建宾、徐志新、王元光、 林宣益、宋凯、张健、薛燕波、王连盛、彭洪均、蔡伟、孙国妹、赵雅文、吕萍、李志军、沙圣刚、赵雪莲、张旭、 王志生、徐凯斌、孟庆娟。
本标准所代替标准的历次版本发布情况为：
-GB/T9779—1988,GB/T9779—2005。
-
I GB/T9779——2015
复层建筑涂料
1范围
本标准规定了复层建筑涂料的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于建筑物内、外墙面上具有立体或平状等装饰效果的复层涂料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB175 5通用硅酸盐水泥 GB/T528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T1728- —1979 漆膜、腻子膜干燥时间测定法 GB/T1733—1993 漆膜耐水性测定法 GB/T 1748 腻子膜柔韧性测定法 GB/T 1766 色漆和清漆涂层老化的评级方法 GB/T1865—2009 色漆和清漆人工气候老化和人工辐射曝露 滤过的氙弧辐射 GB/T 3186 色漆、清漆和色漆与清漆用原材料取样 GB/T 6682 分析实验室用水规格和试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 9265 建筑涂料涂层耐碱性的测定 GB/T9266 建筑涂料涂层耐洗刷性的测定 GB/T 9271— -20081 色漆和清漆 标准试板 GB/T9750 涂料产品包装标志 GB/T9780—2013 建筑涂料涂层耐沾污性试验方法 GB/T13491 涂料产品包装通则 GB/T16777-2008建筑防水涂料试验方法 GB/T17671水泥胶砂强度检验方法（ISO法） JC/T412.1一2006纤维水泥平板第1部分：无石棉纤维水泥平板 JG/T251999 建筑涂料涂层耐冻融循环性测定法 JG/T309外墙涂料水蒸气透过率的测定及分级
3 ：术语和定义
下列术语和定义适用于本文件。
3.1
复层建筑涂料 multi-layer coatings for architecture 由底漆、中层漆和面漆组成的具有多种装饰效果的质感涂料。
1 GB/T9779—2015
3.2
底漆primer 以合成高分子材料为主要成分，用于封闭基层、加固底材及增强主涂层与底材附着能力的涂料。
3.3
渗透型底漆penetratingprimer 能渗透到底材内部的底漆。
3.4
封闭型底漆sealingprimer 能在底材表面连续成膜的底漆。
3.5
中层漆middle-coat 以水泥系、硅酸盐系或合成树脂乳液系等胶结料及颜料和骨料为主要原料，用于形成立体或平面装
饰效果的薄质或厚质涂料。 3.6
面漆topcoat 用于增加装饰效果、提高涂膜性能的涂料。
3.7
单色型复层建筑涂料 4mono-color type of multi-layer architectural coating 以水泥系、硅酸盐系或合成树脂乳液系等胶结料及颜料或骨料为主要原料，通过刷涂、辊涂或喷涂
等施工方法，在建筑物表面形成单一色装饰效果的涂料。 3.8
多彩型复层建筑涂料multi-colortypeofmulti-layerarchitecturalcoating 以水性成膜物质（合成树脂乳液等）、水性着色胶颗粒、颜填料、水、助剂等构成的体系制成的多彩涂
料，通过喷涂等施工方法，在建筑物表面形成具有仿石等装饰效果的涂料。 3.9
厚浆型复层建筑涂料texturetypeofmulti-layerarchitecturalcoating 以水泥系、硅酸盐系或合成树脂乳液以及各种颜料、体质颜料、助剂为主要原料，通过刮涂、辊涂、喷
涂等施工方法，在建筑物表面形成具有立体造型艺术质感效果的质感涂料。 3.10
岩片型复层建筑涂料stone-chiptypeofmulti-layerarchitecturalcoating 以合成树脂乳液为主要成膜物质，由彩色岩片和砂、助剂等配制而成，通过喷涂等施工方法，在建筑
物表面上形成具有仿石效果的质感涂料。 3.11
砂粒型复层建筑涂料stuccotypeofmulti-layerarchitecturalcoating 以合成树脂乳液为基料，由颜料、不同色彩和粒径的砂石等填料及助剂配制而成，通过喷涂、刮涂等
施工方法，在建筑物表面形成具有仿石等艺术效果的质感涂料。 3.12
复合型复层建筑涂料compositetypeofmulti-layerarchitecturalcoating 由二种或二种以上的中层漆组成，分多道施工，并与底漆和面漆配套使用，形成具有质感效果的涂料。
4分类和标记
4.1分类
复层建筑涂料按下列方式分类：
2 GB/T 9779—2015
根据使用部位分为：内墙（N）、外墙（W)；根据功能性分为：普通型(P)、弹性（T)；根据面漆组成分为：水性(S)、溶剂型（R)；根据施工厚度和产品类型分为：
a) b)
c)
I型（薄涂，施工厚度<1mm）：单色型、多彩型；
·
。Ⅱ型（厚涂，施工厚度≥1mm）：厚浆型、岩片型、砂粒型等；
Ⅲ型（施工厚度≥1mm）：复合型，任一I型和Ⅱ型的配套使用。
.
4.2 2标记
按产品名称、使用部位、功能性、罩面漆组成、施工厚度、产品类型和标准号的顺序标记。 示例：水性弹性多彩型外墙复层建筑涂料标记为：复层建筑涂料NTSIGB/T9779—2015。
5要求
5.1 内墙复层建筑涂料应符合表1的要求。
表1 内墙复层建筑涂料的要求
指 标
项目
ⅡI 型
Ⅱ型复合型
I型
单色型
多彩型 厚浆型 岩片型、砂粒型
容器中状态施工性
揽拌混合后无硬块，呈均匀状态
施工无困难
干燥时间(表干)/h
<4 不变质
低温稳定性初期干燥抗裂性
无裂纹
标准状态热处理 (80 ℃,96 h)
≥200
-
断裂伸长率/%
≥80
柔韧性(标准状态)。
直径50mm无裂纹
涂膜外观耐洗剧性/次
正常
≥2 000
复合涂层
粘结强度(标准状态)/
≥0.40
MPa
·仅适用于弹性内复层建筑涂料。
5.2 外墙复层建筑涂料应符合表2的要求。
3
