ICS 19.020 P 28
DB21

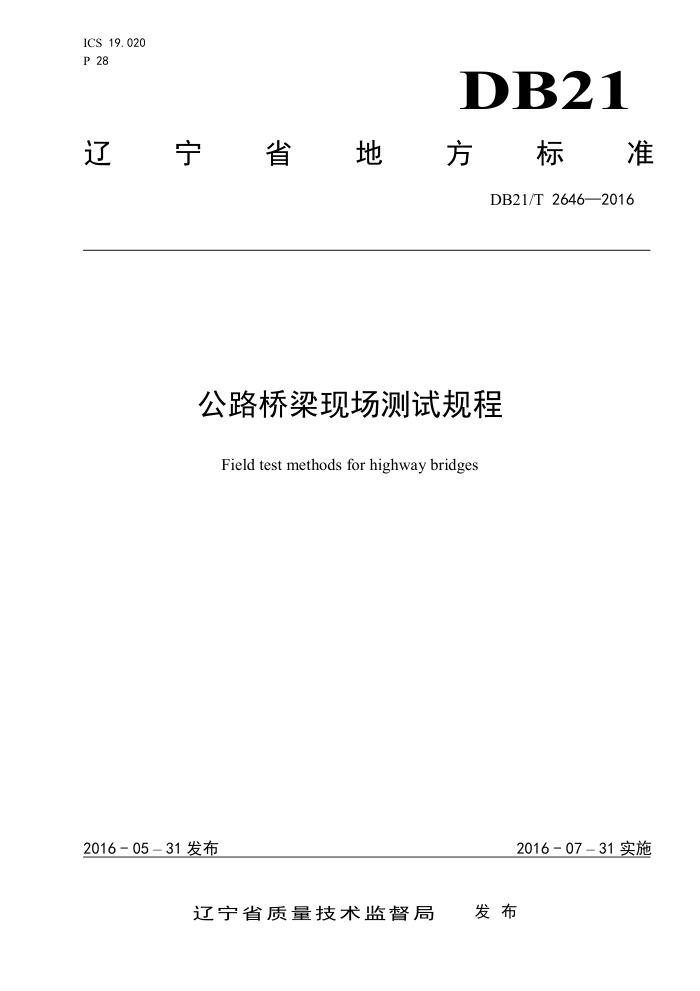

辽宁省地 方 标准
DB21/T2646—2016
公路桥梁现场测试规程
Field test methods for highway bridges
2016-07-31实施
2016-05-31发布
发布
辽宁省质量技术监督局 DB21/T2646—2015
目次
前 言 1范围 2规范性引用文件 3术语和符号 4总则 5桥梁线形及结构尺寸测量 6混凝土结构 7坛工结构 8钢结构. 9拉（吊）索 10桥梁长期监测 11桥梁动载试验 12地基与基础. 附录A. 附录B. 附录C.. 附录D. 附录E.. 附录F.. 附录G.. 附录H... 附录I.. 附录J. 附录K. 附录L. 附录M. 附录N. 附录0.. 附录P... 附录Q.. 附录R.. 附录S. 附录T. 附录U.
II
0 11
35 40 69 72 73 76 96 97 99 102 103 104 105 106 108 109 110 113 117 118 120 128 133 136 137 138 139 140
附录V.
1 www. xuet utu. con
DB21/T2646—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由辽宁省交通工程质量与安全监督局提出。 本标准由辽宁省交通厅归口。 本标准起草单位：辽宁省交通工程质量与安全监督局、大连理工大学、辽宁省交通科学研究院、辽
宁省交通规划设计院。
本标准主要起草人：吴波、潘宝峰、张德喜、鄂宇辉、李伟钊、孟军、罗利华、张冠华、车轶、周长红、焦鹏飞、王洪涛、门广鑫、邓昌宁、徐进伏、徐金凤、刘军、郭乃胜、白杨、王俊清、张宏斌、 王佳伟、时彦宁、李银、车天凯、史春晖。
II ww. xuetutu. c
DB21/T2646—2015
公路桥梁现场测试规程
1范围
本规程规定了公路桥现场测试方法的目的与适用范围、仪器与材料技术要求、方法与步骤、
试验结果处理及报告内容等。
本规程适用于公路桥梁的现场调查、工程质量检测以及技术状况检测等，
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T3323金属熔化焊焊接接头射线照相 GB/T9445无损检测人员资格鉴定与认证 GB/T11345焊缝无损检测超声检测技术、检测等级和评定 GB/T12604.1无损检测术语超声检测 GB/T12604.3无损检测术语渗透检测 GB/T12604.5无损检测术语磁粉检测 GB/T12897国家一、二等水准测量规范 GB/T12898国家三、四等水准测量规范 GB18871电离辐射防护与辐射源安全基本标准 GB50026工程测量规范 GB50204混凝土结构工程施工质量验收规范 GB/T50344建筑结构检测技术标准 GB/T50621钢结构现场检测技术标准 GB/T50784混凝土结构现场检测技术标准 CH/T2007三、四等导线测量规范 CECS02超声回弹综合法检测混凝土强度技术规程 CECS03钻芯法检测混凝土强度技术规程 CECS21超声法检测混凝土缺陷技术规程 JB/T6061无损检测焊缝磁粉检测 JB/T9218无损检测渗透检测 JB/T10061A型脉冲反射式超声波探伤仪通用技术条件 JG/T5004混凝土超声波检测仪 JGJ／T23回弹法检测混凝土抗压强度技术规程 JGJ106建筑基桩检测技术规范 JGJ/T136贯入法检测砌筑砂浆抗压强度技术规程 JGJ/T152混凝土中钢筋检测技术规程 JGJ/T322混凝土中氯离子含量检测技术规程 JJG817混凝土回弹仪 JTG/TJ21公路桥梁承载能力检测评定规程 JTG/TF50公路桥涵施工技术规范
1 NA- XUELLU
DB21/T2646—2015
JTGH10公路养护技术规范 JTGH11公路桥涵养护规范 JTG/TH21公路桥梁技术状况评定标准 JTGF80/1公路工程质量检验评定标准 JTG/TF81公路工程基桩动测技术规程
3术语和符号
3.1术语 3. 1. 1
桥跨结构纵向线形longitudinallinearofbridgespanstructure 桥跨轴线或两侧边缘线在垂直水平面方向上的投影。
3.1.2
桥梁主要结构尺寸mainstructuresizeofbridge 表述桥梁构件长度、宽度、角度等的参数。
3.1.3
检定verification 仪器检定是指任何一个测量结果或计算标准的值都能通过一条具有规定不确定度的比较链，与
计量基准（国家基准或国际基准）联系起来，从而使准确性和一致性得到保证。 3.1.4
校准calibration 在规定条件下，为确定测量仪器，或测量系统所指示的量值，或实物量具或参考物质所代表的
量值，与对应的由标准所复现的量值之间的关系的一级操作，称为校准。 3.1.5
回弹法rebound method 通过测定回弹值及有关参数检测材料抗压强度或强度均匀性的方法。
3.1.6
超声回弹综合法ultrasonic-reboundcombinedmethod 通过测定混凝土的超声波声速值和回弹值检测混凝土抗压强度的方法。
3. 1.7
钻芯法drilledcoremethod 通过从结构或构件中钻取圆柱状试件检测材料强度的方法。
3.1.8
超声法ultrasonicmethod 通过测定超声脉冲波的有关声学参数检测非金属材料缺陷的方法。
3.1.9
混凝土缺陷concretedefects
2
