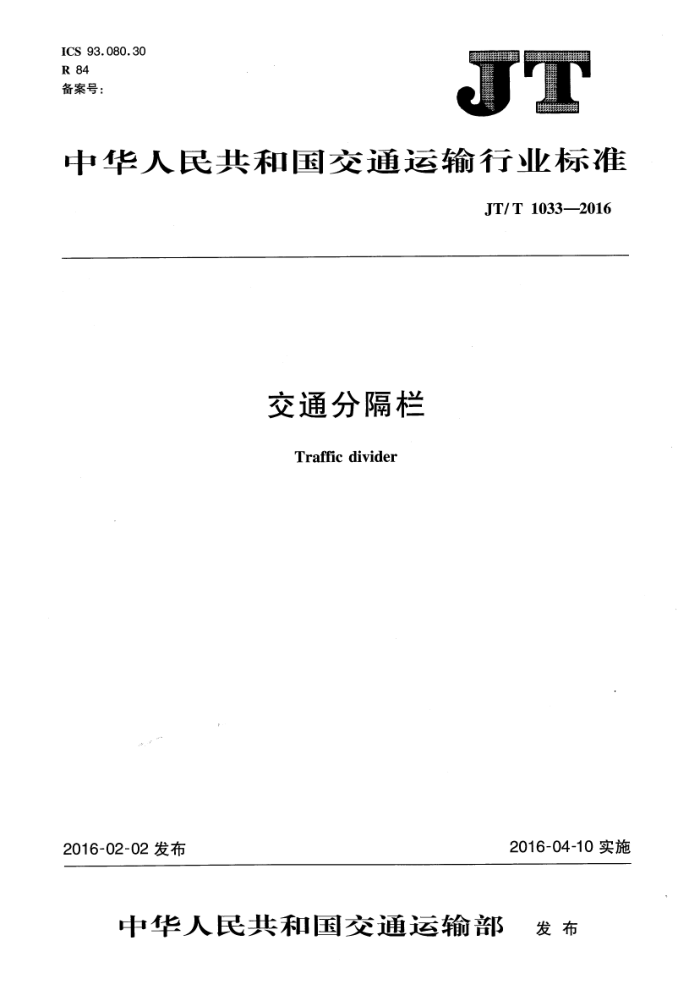

ICS 93.080.30 R 84 备案号：
中华人民共和国交通运输行业标准
JT/T 1033—2016
交通分隔栏 Traffic divider
2016-04-10实施
2016-02-02发布
中华人民共和国交通运输部 发布 JT/T1033—2016
目 次
III
前言
范围 2 规范性引用文件 3 产品组成、分类与标记· 4 技术要求 5 试验方法 6 检验规则
1
标志、包装、运输、储存和随行文件
7 JT/T1033—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 本标准主要起草单位：交通运输部公路科学研究院、国家交通安全设施质量监督检验中心。 本标准参加起草单位：常州百川新型护栏有限公司、江苏瞬通交通设施有限公司、浙江路通交通安
全设施有限公司、广东立乔交通工程有限公司、潍坊畅讯交通设施工程有限公司。
本标准主要起草人：张璇、马骏、彭雷、蒋强、华介芳、刘志文、丁晓伟、林立葛、刘华波、王立平、周耀坤、马学锋、郭占洋、徐东、钟向勋、柯东青。
Ⅲ JT/T1033—2016
交通分隔栏
1范围
本标准规定了交通分隔栏的产品组成、分类与标记、技术要求、试验方法、检验规则，以及标志、包装、运输、储存和随行文件。
本标准适用于公路用交通分隔栏产品。城市道路、机场、铁路、广场等场所所用交通分隔栏产品可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
钢的成品化学成分允许偏差碳素结构钢不锈钢棒连续热镀锌钢板及钢带
GB/T 222 GB/T 700 GB/T 1220 GB/T 2518 GB/T3098.1—2010 紧固件机械性能螺栓、螺钉和螺柱
直缝电焊钢管塑料实验室光源暴露试验方法第2部分：氙弧灯公路交通工程钢构件防腐技术条件道路交通反光膜公路沿线设施塑料制品耐候性要求及测试方****廓标公路交通安全设施质量检验抽样方法
GB/T 13793 GB/T16422.2 GB/T18226 GB/T 18833 GB/T 22040 GB/T 24970 JT/T 495
3产品组成、分类与标记
3.1产品组成
交通分隔栏产品由立柱、横杆、竖杆、斜杆、连接件及包括立柱帽、底座在内的主要配件和装饰件组成。横杆、竖杆和斜杆采用焊接、开孔串接或螺栓机械连接等方式连接成栏片，立柱和栏片焊接或用连接件连接，立柱经底座固定于地面（移动式护栏除外）或和砌体的金属预埋件连接。 3.2产品分类 3.2.1# 按产品结构划分为：
a) 固定式：底座固定于地面，代号为G； b） 移动式：底座可移动，代号为Y。
3.2.2 按产品用途划分：
a) 设置于公路中间的分隔栏，代号为ZY； b) 设置于公路机动车道与非机动车道隔离带上的分隔栏，代号为JF；
1 JT/T1033—2016
c 用于分隔人行道与车行道以警示和强制人车分道的分隔栏，代号为RC； d) 禁止通行区域分隔栏，代号为JZ。
3.2.3 按防腐处理形式的不同划分：
热浸镀锌交通分隔栏，代号为DX； b) 双涂层交通分隔栏，代号为ST； c) 其他防腐处理形式，代号为QT。
a)
3.3产品标记
交通分隔栏标记方法如图1所示。
口 口
口 X
竖杆最大间距，单位为毫米(mm)：地面以上有效高度，单位为毫米(mm); 防腐处理形式，代号按3.2.3；产品用途，代号按3.2.2；产品结构，代号按3.2.1。
图1 交通分隔栏标记方法
示例：设置于城市道路中央分隔带内的规格为高1000mm、竖杆间距120mm的固定式双涂层交通分隔栏表示为GZYST
1 000 ×120。
4技术要求
4.1一般要求 4.1.1交通分隔栏应装配牢固稳定，外形美观，线形诱导性好。可采用图形贴片、立柱帽、反光标记等配件作装饰性、功能性或警示性配置，色泽应鲜明或协调。反光标记包括反光膜、轮廓标等，应符合 CB/T18833、GB/T24970的规定。 4.1.2钢构件防腐处理前表面不得有气泡、裂纹、结疤、折叠、夹杂和端面分层；轻微凹坑、凸起、压痕、 花纹、擦伤和压人的氧化铁皮等缺陷应不大于公称厚度的10%。 4.1.3交通分隔栏用金属钢构件和栏片经防腐处理后，表面应光滑、平整、色泽均匀、光泽一致，无明显划痕、开裂和异常变形，涂覆层不应脱落、露底。交通分隔栏构件的各部位应无尖刺和锐角。 4.1.4螺栓、螺母和带螺纹构件在进行防腐处理后，应清理螺纹或做离心分离。 4.1.5交通分隔栏应采取技术措施，避免车辆碰撞后，分隔栏构件刺穿车辆导致的人身伤害。 4.2结构尺寸及精度要求 4.2.1结构尺寸 4.2.1.13 交通分隔栏按产品用途不同，其结构尺寸应符合以下要求：
中央分隔栏和禁止通行区域分隔栏栏片上边缘距地面高度宜为1200mm~1600mm，下边缘距
a)
地面高度应不大于250mm；竖杆间距应不大于120mm。 b) 人行道分隔栏地面以上有效高度宜为800mm~1200mm。
2
